Кабельный ввод латунный МGM 20 (10-14 мм) | 87978 Fortisflex КВТ

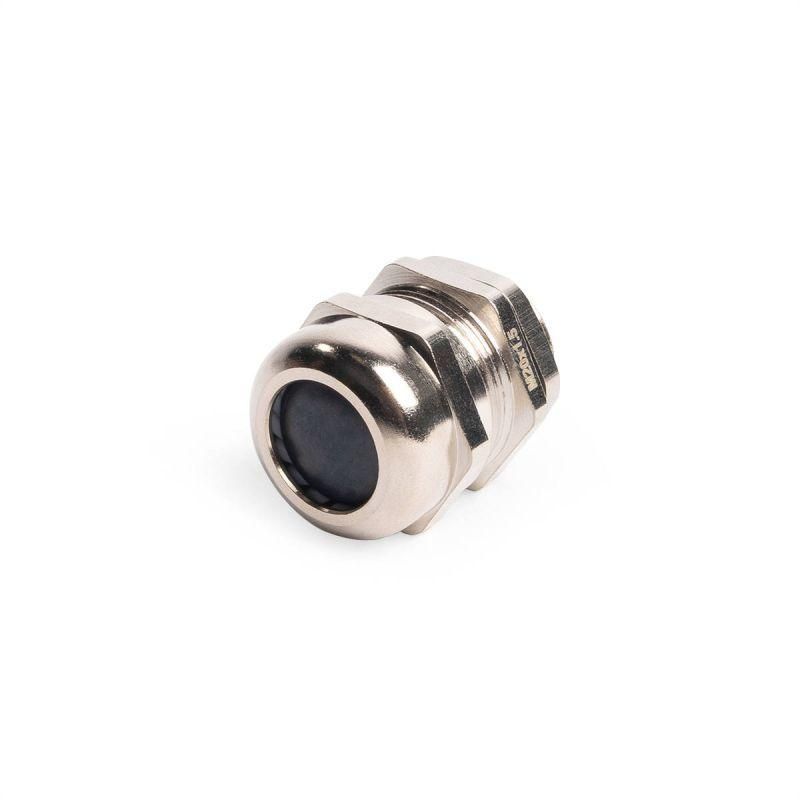

Ввод кабельный латунный МGM 20 (10-14 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 10–14 мм в электрощитах и оборудовании, выдерживая экстремальные температуры и агрессивные среды благодаря латунному корпусу с никелированным покрытием.

Назначение и область применения

Ввод кабельный латунный МGM 20 (10-14 мм) предназначен для герметичного прохода кабелей через стенки электрощитов, распределительных устройств, станков и другого промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, на открытом воздухе или в помещениях с химически активными веществами. Применяется в машиностроении, энергетике, пищевой и химической промышленности.

Технические характеристики

• Материал корпуса: никелированная латунь - устойчива к коррозии, не требует дополнительной антикоррозийной обработки
• Диаметр кабеля: 10–14 мм - оптимальна для силовых и сигнальных кабелей среднего сечения
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления; в описании указано IP68 - уточните у производителя, так как в характеристиках указана IP65
• Температурный режим: от –40 C до +100 C, кратковременно до +120 C - работает в холодных регионах и рядом с нагревательными элементами
• Уплотнение: неопреновое кольцо и нейлоновая прижимная вставка - обеспечивают плотный контакт с кабелем, не деформируются при многократном монтаже
• Размер ключа: 22 мм - совместим со стандартными рожковыми и накидными ключами
• Длина резьбы: 2023 мм - указано некорректно, вероятно опечатка; типичная длина резьбы для таких вводов - 10–15 мм, проверьте документацию
• Наличие контргайки: да - позволяет фиксировать ввод в отверстии и исключить самопроизвольное ослабление
• Покрытие: никелированное - повышает эстетику, улучшает сопротивление окислению
• Состав: без галогенов - безопасен при возгорании, соответствует требованиям пожарной безопасности
• Тип резьбы: метрическая по EN 60423 - стандартизированная, совместима с большинством щитов и панелей

Совместимость и монтаж

Ввод кабельный латунный МGM 20 (10-14 мм) устанавливается в подготовленное круглое отверстие в стенке шкафа. Диаметр отверстия должен соответствовать наружному диаметру корпуса ввода - обычно 20–22 мм. Установка выполняется с помощью ключа на 22 мм. Контргайка фиксирует положение после затяжки. Для точного сверления/пробивания отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО с наборами НМПО-PG и НМПО-MG.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрической резьбы
• Материалы не содержат галогенов - снижают токсичность продуктов горения
• Неопрен и нейлон 6.6 по UL94 V2 - устойчивы к воспламенению
• Работает в широком температурном диапазоне - безопасен при перегрузках и низких температурах

Преимущества

• Высокая механическая прочность - корпус из латуни не деформируется при затяжке
• Долговечность - никелированное покрытие защищает от коррозии даже в агрессивной среде
• Эффективная герметизация - комбинация неопрена и нейлона плотно обжимает кабель, не допуская проникновения влаги и пыли
• Устойчивость к маслам и топливу - подходит для установки вблизи гидравлических систем и двигателей
• Простота монтажа - наличие контргайки и стандартный размер ключа позволяют работать без специального инструмента

Ограничения применения

• Не предназначены для кабелей меньше 10 мм - возможен люфт и потеря герметичности
• Длина резьбы 2023 мм в характеристиках явно ошибочна - реальная длина должна быть около 10–15 мм; перед монтажом убедитесь в соответствии с отверстием
• Не следует использовать в условиях постоянного погружения в воду - хотя в описании указано IP68, в основных характеристиках стоит IP65, что не гарантирует длительного погружения
• Пластиковые вставки теряют эластичность при температурах выше +120 C - не применяйте в зонах с регулярным перегревом

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводе
• Подключение датчиков и исполнительных механизмов на конвейерах
• Проход кабелей через металлические корпуса насосов и компрессоров
• Установка в наружных электрошкафах на объектах ЖКХ и транспорта
• Обвязка оборудования в пищевых цехах - где требуется частая мойка и высокая санитарная норма

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 10–14 мм. Кабель меньшего диаметра потребует дополнительного уплотнения
• Используйте только рекомендованные прессы для пробивки отверстий - неправильный размер вызывает трещины в металле и нарушение герметизации
• Затягивайте ввод равномерно, не переусердствуя - перетяжка может повредить уплотнительное кольцо
• При замене старого ввода - осмотрите состояние резьбы в корпусе. При наличии повреждений используйте переходник или ремонтную муфту
• Для работы в агрессивных средах (например, с кислотами) дополнительно проверьте совместимость неопрена с конкретными химикатами - материал устойчив ко многим, но не ко всем
