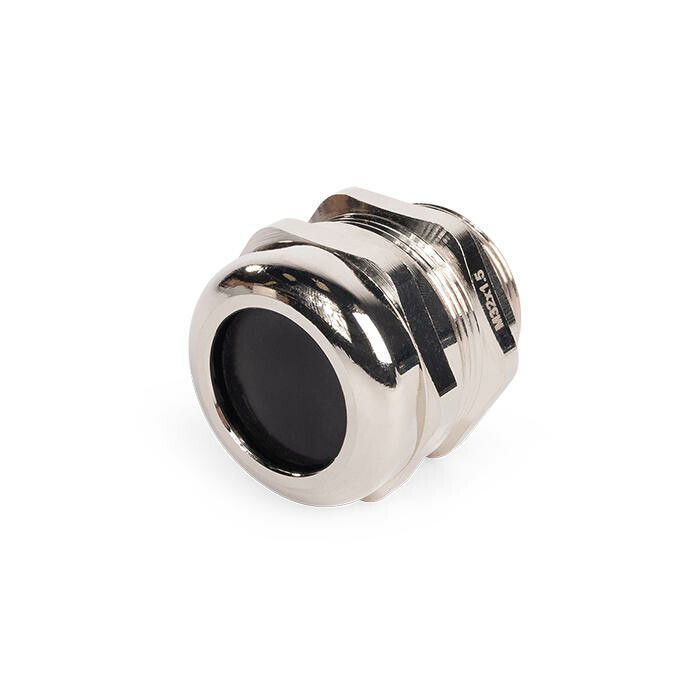

Ввод кабельный латунный МGM-L 20 (6-12 мм) | 88616 Fortisflex КВТ

Кабельный ввод латунный МGM-L 20 (6-12 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в электрощитах, сохраняя степень защиты IP68 даже при высоких температурных нагрузках. Артикул 88616 подходит для профессиональной установки в промышленном оборудовании.

Назначение и область применения

Кабельный ввод латунный МGM-L 20 (6-12 мм) предназначен для герметичного прохода кабелей и проводов через стенки электрощитов, распределительных коробок и другого электрооборудования. Применяется там, где важна защита от пыли, влаги, химических веществ и механических повреждений - например, на заводах, в насосных станциях, на объектах с повышенной влажностью или агрессивной средой.

Технические характеристики

• Диапазон диаметров кабелей: 6–12 мм
• Резьба: метрическая, соответствует EN 60423
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен
• Степень защиты: IP68 (полная защита от пыли и длительного погружения в воду)
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает до +120 C
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Кабельный ввод латунный МGM-L 20 (6-12 мм) устанавливается в подготовленное отверстие диаметром 20 мм. Удлинённая резьба позволяет плотно закрепить его в толстых стенках щитового оборудования. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG.

Перед установкой проверьте, чтобы диаметр кабеля находился в допустимом диапазоне 6–12 мм - меньший кабель не будет достаточно зажат, больший - может повредить уплотнение.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрической резьбы
• Материалы уплотнителей и вставок сертифицированы по UL94 V2 (класс самозатухаемости)
• IP68 подтверждает высокую безопасность в условиях постоянной влажности и запылённости

Преимущества

• Никелированная латунь обеспечивает коррозионную стойкость и долгий срок службы
• Неопреновые уплотнения сохраняют эластичность при экстремальных температурах
• Пластиковая прижимная вставка равномерно сдавливает кабель, исключая люфт и протечки
• Защитная мембрана дополнительно препятствует проникновению пыли внутрь корпуса
• Высокая механическая прочность - подходит для вибрационных и ударных условий

Ограничения применения

• Не предназначена для кабелей с диаметром менее 6 мм или более 12 мм - возможна потеря герметичности
• Не рекомендуется использовать в условиях постоянного давления выше нормального (не является фланцевым соединением под избыточным давлением)
• При температурах выше +120 C материал уплотнителей теряет целостность - кратковременный нагрев допустим, но не продолжительный
• Не совместим с кабелями с жёсткой оболочкой толще 12 мм - требуется предварительная подготовка или другой тип ввода

Примеры использования

• Подключение силовых кабелей к щитам управления станков
• Ввод сигналов в распределительные шкафы на конвейерах
• Герметизация кабелей в системах автоматизации на пищевых производствах
• Использование в наружных электрощитах на объектах ЖКХ, транспорта и энергетики

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля указанному диапазону - оптимально, когда он занимает около 70–85% от максимального значения (8–10 мм)
• Затягивайте накидную гайку руками до упора, затем слегка подтяните ключом - переусиливать нельзя, иначе треснет уплотнение
• Для многожильных кабелей используйте специальные переходники или обжимные наконечники, чтобы избежать деформации уплотнителя
• При замене старого ввода удалите все остатки старого уплотнителя - они снижают герметичность нового изделия
• Латунный корпус легко окисляется при контакте с цементом - перед заливкой бетона закрывайте резьбу малярным скотчем
