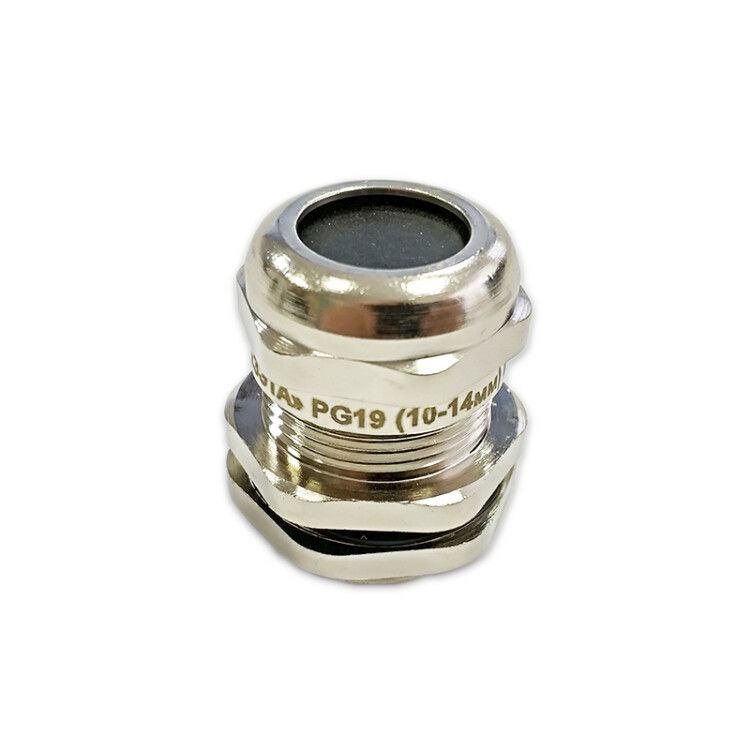

Кабельный ввод PG 19 латунный УТ1,5 IP68 (d кабеля 10-14 мм) | zeta30150 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод PG 19 латунный УТ1,5 IP66/67/68 (диаметр кабеля 10-14 мм) от ЗЭТА Новосибирск обеспечивает герметичный и прочный ввод небронированных кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Артикул zeta30150 подходит для промышленного оборудования, где важна надежность и долговечность.

Назначение и область применения

Кабельный ввод PG 19 латунный УТ1,5 IP66/67/68 (диаметр кабеля 10-14 мм) используется для безопасного прохода кабелей через стенки щитов, распределительных устройств, станков и другого промышленного оборудования. Предназначен для небронированных кабелей круглого сечения с диаметром 10–14 мм. Подходит для установки в условиях повышенной запыленности, влажности, на открытых площадках и внутри помещений с агрессивной средой.

Технические характеристики

• Номинальный размер резьбы: 19 PG (соответствует DIN 40430)
• Диапазон диаметров кабеля: 10–14 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь никелированная — устойчив к коррозии и износу
• Тип уплотнения: резиновая втулка + уплотнительное кольцо — обеспечивают плотную посадку кабеля
• Температурный режим работы: от –40 °C до +100 °C
• Длина резьбы: 9 мм
• Размер шестигранника: 27 мм — удобно затягивать ключом
• Крепление: с контргайкой — предотвращает самооткручивание
• Исполнение: прямолинейное — монтаж без угловых переходов
• Покрытие: никелированное — антикоррозийное и эстетичное
• Состав: без галогенов — соответствует требованиям экологической безопасности
• Цвет: серый

Совместимость и монтаж

Кабельный ввод PG 19 латунный УТ1,5 IP66/67/68 (диаметр кабеля 10-14 мм) совместим с любыми щитами и корпусами, имеющими отверстие под резьбу PG 19. Для монтажа:

• Сверлится отверстие диаметром 18,5–19 мм (по стандарту PG 19)
• Вставляется ввод с уплотнительной втулкой и кольцом
• Затягивается контргайкой с помощью ключа на 27 мм
• Кабель протягивается через центральное отверстие — не требуется его зачистка
• Пластиковая заглушка-пыльник снимается перед использованием

Подходит для плоских кабелей, если их максимальный размер попадает в диапазон 10–14 мм по окружности. Перед установкой проверьте соответствие внешнего диаметра кабеля указанному интервалу — меньший диаметр снижает герметичность, больший — рискует повредить уплотнение.

Безопасность и стандарты

Кабельный ввод PG 19 латунный УТ1,5 IP66/67/68 (диаметр кабеля 10-14 мм) соответствует международным нормам DIN 40430 для резьбового соединения PG. Степень защиты IP68 подтверждает полную герметичность даже при постоянном контакте с водой. Отсутствие галогенов делает изделие безопасным при возгорании — не выделяет токсичных паров. Материал латуни и никелирование обеспечивают химическую стойкость в агрессивных средах.

Преимущества

• Высокая ударопрочность — выдерживает вибрацию и механические нагрузки
• Никелированное покрытие — увеличивает срок службы в агрессивной среде
• Двухступенчатое уплотнение — гарантирует герметичность даже при перегрузке кабеля
• Контргайка — исключает случайное ослабление крепления
• Широкий температурный диапазон — работает в холодильных камерах и нагреваемых помещениях
• Готовый комплект — все элементы входят в поставку, не требуют доп purchases

Ограничения применения

• Не предназначены для бронированных кабелей — высокая жесткость может повредить уплотнение
• Не рекомендован для кабелей с диаметром менее 10 мм — риск проскальзывания и потери герметичности
• Не следует использовать в местах с постоянным давлением выше атмосферного — например, в подводных системах без специальной сертификации
• При монтаже в тонколистовые металлические панели (менее 2 мм) используйте усилительные кольца — возможна деформация

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Монтаж в насосных станциях, водоочистных сооружениях
• Оборудование для пищевой промышленности — благодаря отсутствию галогенов и легкости очистки
• Аппараты автоматизации в холодильных камерах и сушильных установках

Практические советы

• Перед установкой проверьте реальный диаметр кабеля — он должен быть в пределах 10–14 мм. Лучше выбирать кабель с диаметром около 12 мм — оптимальная посадка
• Не перетягивайте контргайку — это может сплющить уплотнительную втулку и нарушить герметичность
• Если кабель слишком мягкий, используйте внутренний усилитель (например, термоусадку) — так уплотнение будет работать эффективнее
• При работе в агрессивных средах (масла, растворители) регулярно осматривайте уплотнения — латунь устойчива, но резина может стареть
• Для многожильных кабелей с большим количеством проводников — убедитесь, что суммарный диаметр не превышает 14 мм
• Артикул zeta30150 от ЗЭТА Новосибирск совместим с аналогами других брендов (ГОФРОМАТИК, ЗЭТАРУС) — можно заменить без изменения монтажа
