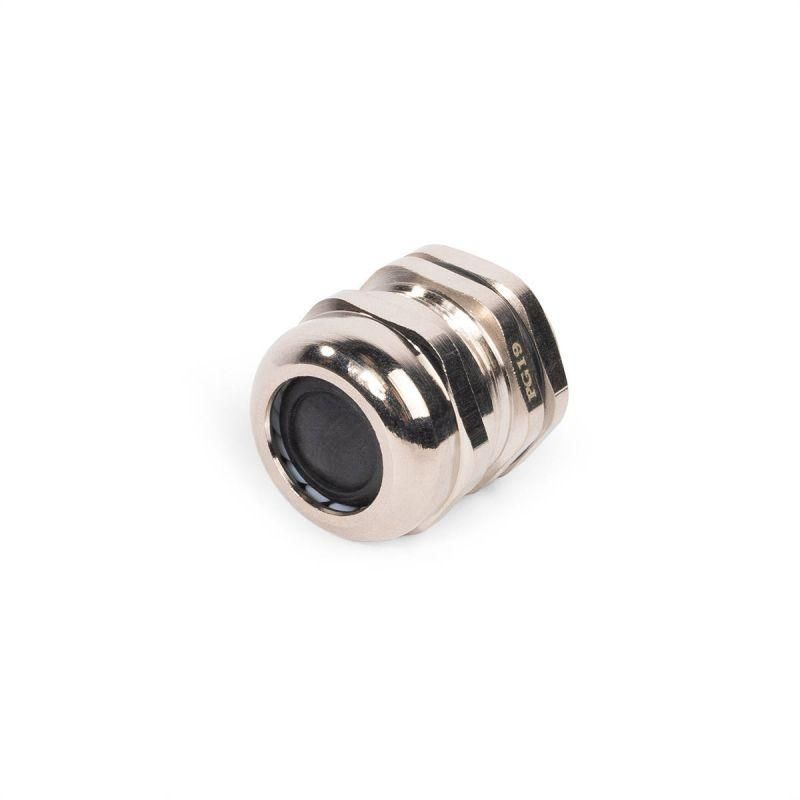

Ввод кабельный латунный PGM 19 (10-15мм) (уп.10шт) Fortisflex 88003 КВТ

Ввод кабельный латунный PGM 19 (10-15 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 10–15 мм в электрошкафах и распределительных устройствах. Латунный корпус с никелированным покрытием и уплотнительное кольцо из неопрена гарантируют долговечность даже в агрессивной среде.

Назначение и область применения

Ввод кабельный латунный PGM 19 (10-15 мм) предназначен для герметичного прохода силовых и сигнальных кабелей через стенки металлических шкафов, панелей управления, промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, на открытом воздухе или в помещениях с химическими испарениями. Часто используется в системах автоматизации, на конвейерах, в машиностроении, пищевой и фармацевтической промышленности.

Технические характеристики

• Материал корпуса: никелированная латунь
• Диапазон диаметров кабеля: 10 – 15 мм
• Степень защиты: IP65 (полная защита от пыли, защищено от струй воды)
• Температурный режим: от -40 °C до +100 °C (кратковременно выдерживает +120 °C)
• Длина резьбы: 8 мм
• Размер ключа: 25 мм
• Тип уплотнения: уплотнительное кольцо из неопрена
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Наличие контргайки: да
• Исполнение: прямолинейное
• Состав: безгалогенный материал
• Цвет: никелевый
• Покрытие: никелированное

Совместимость и монтаж

Ввод кабельный латунный PGM 19 (10-15 мм) имеет резьбу типа PG, соответствующую стандарту DIN 40430. Для установки требуется подготовить отверстие в стенке шкафа диаметром 19 мм. Установка выполняется путём ввинчивания корпуса в отверстие с последующим затягиванием накидной гайки и контргайки. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А, а также матрицы НМПО-PG.

Безопасность и стандарты

Конструкция соответствует требованиям DIN 40430. Материалы сертифицированы по UL94 V2 — самозатухающие свойства нейлона снижают риск распространения пламени. Отсутствие галогенов делает изделие безопасным при возгорании — не выделяет токсичных паров. Степень защиты IP65 обеспечивает работу в условиях, где возможны брызги воды и пылевые нагрузки.

Преимущества

• Высокая механическая прочность благодаря латуни и никелированию — устойчив к коррозии и деформациям
• Эластичное уплотнение из неопрена плотно обхватывает кабель, исключая просачивание влаги и пыли
• Пластиковая прижимная вставка равномерно распределяет усилие, не повреждает изоляцию кабеля
• Никелированное покрытие улучшает эстетику и увеличивает срок службы в агрессивных средах
• Контргайка позволяет жестко закрепить устройство и предотвратить самооткручивание
• Устойчив к синтетическим маслам, топливу, растворителям — подходит для промышленных условий

Ограничения применения

Не предназначается для постоянного погружения в воду — степень защиты IP65 не заменяет IP67/IP68. Не следует использовать в условиях частых ударных нагрузок или вибраций выше нормированных значений. Диаметр кабеля должен точно соответствовать заявленному диапазону 10–15 мм; использование кабелей меньшего диаметра может нарушить герметичность. Не совместим с кабелями с жёсткой бронёй или большими радиусами изгиба, которые не помещаются внутрь уплотнения.

Примеры использования

• Ввод кабелей питания в шкафы ЧПУ станков
• Подключение датчиков и приводов на конвейерных линиях
• Проход кабелей в распределительных щитах на объектах водоснабжения и канализации
• Фиксация сигналов в системах автоматизации пищевых цехов
• Запитка оборудования в зонах с высокой влажностью — холодильные камеры, мойки

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен входить в диапазон 10–15 мм без чрезмерного натяга или люфта
• Затягивайте накидную гайку рукой до упора, затем используйте ключ на 25 мм — переусиливать нельзя, чтобы не повредить уплотнение
• Обязательно используйте контргайку для фиксации — особенно в вибрирующих системах
• Для отверстий применяйте только подходящие матрицы НМПО-PG — другие типы не обеспечат точный размер
• При работе в агрессивных средах регулярно осматривайте поверхность изделия — наличие белого налёта указывает на окисление, требует замены
• Если кабель слишком мягкий — рассмотрите возможность использования дополнительной оплетки для сохранения формы при затяжке
