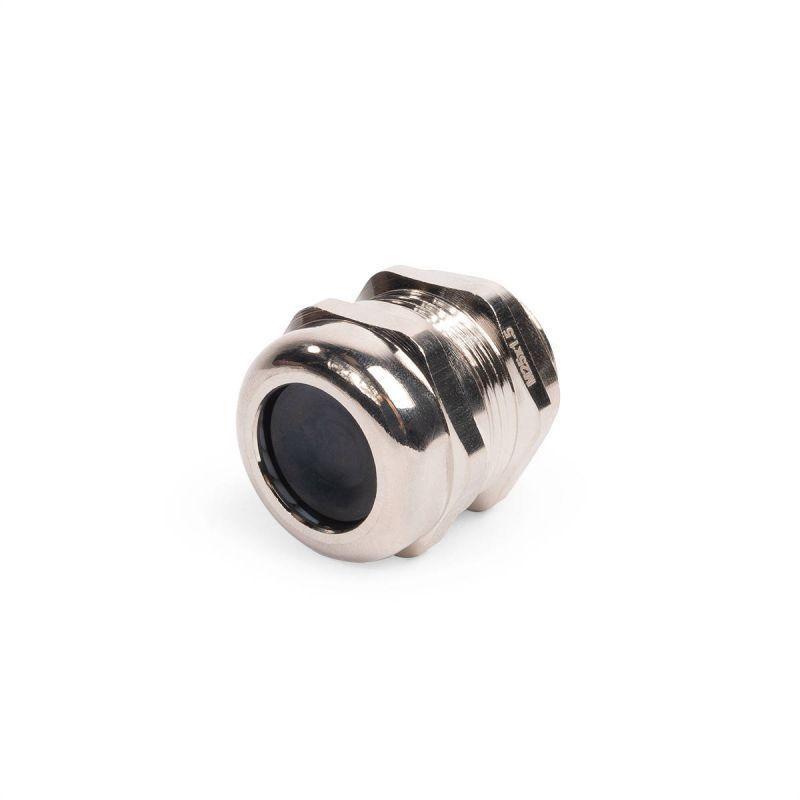

Кабельный ввод латунный МGM 25 (13-18 мм) | 87980 Fortisflex КВТ

Ввод кабельный латунный МGM 25 (13-18 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надёжную изоляцию и защиту от пыли и влаги, сохраняя работоспособность оборудования даже в сложных условиях. Артикул 87980 соответствует требованиям промышленной автоматизации и энергетики.

Назначение и область применения

Ввод кабельный латунный МGM 25 (13-18 мм) используется для вывода кабелей из электрощитов, панелей управления, шкафов автоматики и других закрытых корпусов. Применяется там, где важна герметичность: на производствах с высокой запылённостью, во влажных помещениях, на открытых площадках, в пищевой, химической и нефтегазовой отраслях. Подходит для кабелей с диаметром 13–18 мм, включая силовые, сигнальные и управляющие жилы.

Технические характеристики

• Материал корпуса: никелированная латунь - устойчива к коррозии, не выделяет вредных веществ
• Диапазон диаметров кабеля: 13–18 мм - позволяет фиксировать кабели без лишнего зазора
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Температурный режим: от –40 C до +100 C (кратковременно до +120 C)
• Уплотнение: неопреновое кольцо + нейлоновая прижимная вставка - обеспечивает плотный контакт с кабелем
• Длина резьбы: 8 мм - достаточна для надёжного крепления в стенке щита толщиной до 6 мм
• Размер ключа: 30 мм - совместим со стандартными рожковыми и накидными ключами
• Наличие контргайки: да - исключает самопроизвольное ослабление при вибрациях
• Покрытие: никелированное - антикоррозийное, эстетичное, легко моется
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных газов
• Тип резьбы: метрическая по EN 60423 - стандартизированная, совместима с большинством европейских и российских шкафов

Совместимость и монтаж

Ввод кабельный латунный МGM 25 (13-18 мм) монтируется в подготовленное отверстие диаметром 25 мм. Установка требует точного сверления или пробивки. Для этого рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО с наборами НМПО-PG и НМПО-MG. После установки вставьте кабель, затяните накидную гайку с помощью ключа на 30 мм, затем зафиксируйте контргайкой. Не используйте инструменты с острыми краями - можно повредить уплотнение.

Безопасность и стандарты

Соответствует стандарту EN 60423 для метрической резьбы. Соответствует требованиям UL94 V2 для материала прижимной вставки. Безгалогенный состав снижает риск образования ядовитых паров при нагреве. Сертифицирован для работы в соответствии с ГОСТ Р 51317 и IEC 60529. Не содержит свинца, кадмия и других опасных компонентов.

Преимущества

• Высокая механическая прочность благодаря латуни и усиленному уплотнению
• Устойчивость к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Не требует периодического обслуживания - уплотнители не теряют эластичность при температурных колебаниях
• Никелированное покрытие не окисляется и не тускнеет
• Контргайка гарантирует сохранение герметичности при вибрациях и ударных нагрузках

Ограничения применения

Не предназначена для постоянного погружения в воду - степень защиты IP65 не заменяет IP67/IP68. Не использовать в условиях частого гидроудара или высокого гидростатического давления. Не подходит для кабелей меньше 13 мм - возможен проскальзывание и потеря герметичности. Не применять при температуре выше +120 C длительно - материал уплотнителей начнёт деформироваться.

Примеры использования

• Ввод кабелей питания в шкафы ЧПУ на металлообрабатывающих станках
• Подключение датчиков и исполнительных механизмов в системах автоконтроля на конвейерах
• Проход кабелей в распределительные щиты на нефтеперекачивающих станциях
• Фиксация сигнальных линий в холодильных камерах и цехах с мойкой оборудования
• Монтаж в шкафах автоматики на объектах ЖКХ и водоснабжения

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 13–18 мм. Если кабель слишком тонкий, используйте дополнительный уплотнитель или переходник.
• Затягивайте накидную гайку равномерно - перетягивание может сплющить уплотнительное кольцо и нарушить герметичность.
• При использовании в агрессивной среде (например, с кислотами) регулярно осматривайте поверхность - хотя никелирование устойчиво, некоторые химикаты могут повредить покрытие.
• Для быстрого монтажа в уже установленном шкафе используйте ключ на 30 мм с удлинителем - доступ к резьбе часто ограничен.
• Не комбинируйте этот ввод с другими типами уплотнений - они не гарантированно совместимы по размерам и материалам.
