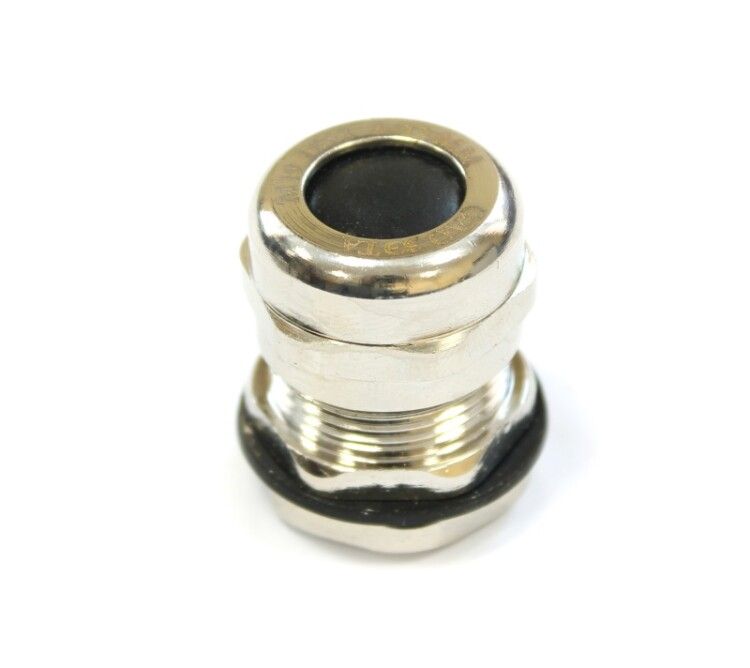

Кабельный ввод М 19 латунный УТ1,5 IP66/IP67/IP68 (аналог У261,d кабеля 6-12 мм) | zeta30112 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод М 19 латунный УТ1,5 IP66/IP67/IP68 от ЗЭТАРУС - надёжный элемент для герметичного ввода кабелей в щиты и оборудование, обеспечивающий защиту от пыли, воды и механических воздействий. Артикул zeta30112 подходит для промышленной автоматизации, где важна долговечность и высокая степень защиты.

Назначение и область применения

Кабельный ввод М 19 латунный УТ1,5 IP66/IP67/IP68 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Применяется в условиях повышенной запылённости, влажности, на открытых площадках, в цехах с мойкой, на транспорте и в системах автоматизации. Подходит для кабелей круглого сечения с диаметром 6–12 мм. Также допускается использование с плоскими кабелями, если их наибольший размер попадает в указанный диапазон.

Технические характеристики

• Номинальный размер резьбы: М19 (метрическая внутренняя резьба)
• Диапазон диаметров кабеля: 6–12 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение при заданных условиях)
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, не выделяет галогены
• Тип уплотнения: эластичное кольцо из резины, обеспечивает плотную посадку вокруг кабеля
• Длина резьбы: 7 мм - достаточна для надёжного соединения с корпусом щита
• Размер шестигранника: 22 мм - удобно затягивать ключом
• Температурный диапазон: от –40 C до +100 C - работает в суровых климатических условиях
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Крепление: с контргайкой - предотвращает самоотвинчивание
• Исполнение: прямолинейное - кабель вводится по оси устройства
• Цвет: серый
• Состав: корпус, уплотнительное кольцо, резиновая втулка, пластиковая зажимная втулка, накидная гайка, защитная заглушка

Совместимость и монтаж

Кабельный ввод М 19 латунный УТ1,5 IP66/IP67/IP68 совместим с любыми металлическими или прочными неметаллическими панелями толщиной до 7 мм. Для установки просверливается отверстие диаметром 19 мм. После введения кабеля через уплотнительную втулку, изделие вставляется в отверстие и фиксируется накидной гайкой с контргайкой. Затяжка должна быть равномерной - перетягивание может деформировать уплотнение. Перед монтажом проверьте, чтобы диаметр кабеля находился в пределах 6–12 мм; слишком тонкий кабель требует дополнительной подмотки, слишком толстый - не войдёт.

Безопасность и стандарты

Кабельный ввод соответствует требованиям к защите от проникновения пыли и жидкостей согласно ГОСТ 14254-2015 (IEC 60529). Отсутствие галогенов в составе материалов делает его безопасным при возгорании - не выделяет токсичных паров. Никелированное покрытие снижает риск электрохимической коррозии в агрессивных средах.

Преимущества

• Высокая степень защиты IP66–IP68 - подходит для внешних и влажных помещений
• Латунь с никелем - прочнее и долговечнее, чем пластиковые аналоги
• Контргайка исключает ослабление крепления при вибрациях
• Герметизация достигается за счёт комбинации резиновой и пластиковой втулок - надёжнее одиночного уплотнения
• Подходит для широкого спектра кабелей - от слаботочных до силовых

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на жёсткую оплётку
• Не рекомендуется использовать с кабелями диаметром менее 6 мм без дополнительной подмотки - возможна протечка
• Пластиковая зажимная втулка не выдерживает температуру выше 100 C - при нагреве кабеля свыше этого значения требуется проверка
• Не следует применять в средах с постоянным контактом с растворителями, маслами или кислотами - материал не химически стойкий

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах
• Подключение датчиков и актуаторов на конвейерах с частой мойкой
• Фиксация кабелей в наружных пунктах управления (НКУ)
• Монтаж в оборудовании пищевой и фармацевтической промышленности - благодаря отсутствию галогенов
• Автомобильные и железнодорожные системы контроля

Практические советы

• Перед установкой проверьте точный диаметр кабеля - лучше измерить несколько мест, особенно если он плоский
• Если кабель тоньше 6 мм, используйте термоусадку или намотку из изоленты для увеличения диаметра
• При монтаже в толстые панели - убедитесь, что длина резьбы 7 мм достаточно для захвата контргайкой
• Не забудьте закрыть свободные входы заглушками - даже если они пока не используются
• При замене старого ввода - сохраняйте оригинальную последовательность деталей: резиновая втулка → пластиковая зажимка → уплотнительное кольцо
• Для доступа к кабелю после монтажа - не откручивайте полностью, а лишь ослабьте контргайку
