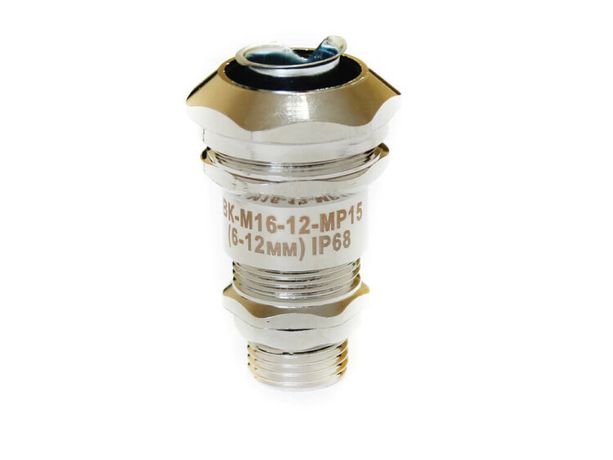

Кабельный ввод ВК-М16-12-МР15 IP66/IP67/IP68 для металлорукава | zeta30011 ГОФРОМАТИК ЗЭТА

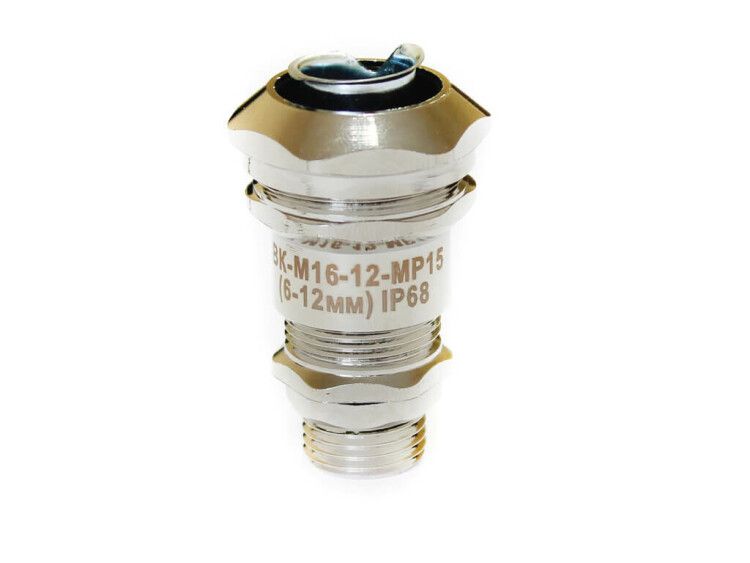

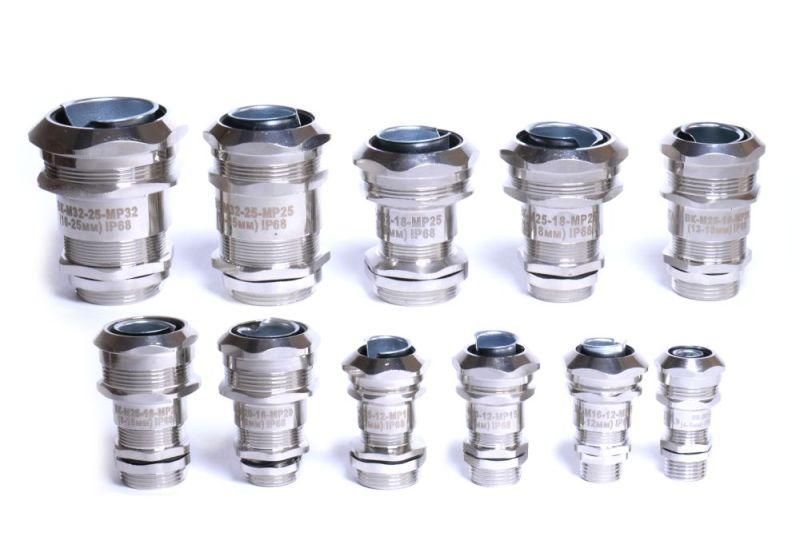

Кабельный ввод ВК-М16-12-МР15 IP68 для металлорукава — это герметичный сальник из никелированной латуни, предназначенный для безопасного и надёжного ввода кабелей, проложенных в металлорукаве, в металлические корпуса оборудования. Бренд ЗЭТА Новосибирск выпускает этот продукт как часть серийного решения для промышленной автоматизации, где важна защита от пыли, влаги и обеспечение заземления. Артикул zeta30011 соответствует требованиям ГОСТ и ПУЭ.

Назначение и область применения

Кабельный ввод ВК-М16-12-МР15 IP68 используется для герметичного прохода кабеля через стенку металлического щита, шкафа или коробки, когда кабель предварительно защищён металлорукавом. Он обеспечивает не только механическую фиксацию и герметизацию, но и создаёт непрерывную цепь заземления между металлорукавом и корпусом оборудования — что требуется по пункту 1.7.77 ПУЭ. Применяется в условиях высокой запылённости, влажности, на открытых площадках, в производственных цехах, на транспорте и в системах автоматизации.

Технические характеристики

• Резьба: M16 мм — позволяет закручивать ввод в стандартные отверстия 16 мм в корпусах оборудования.
• Длина резьбы: 15 мм — достаточна для плотного соединения с тонкими и средними стенками корпусов.
• Размер шестигранника: 18 мм — удобен для монтажа обычным ключом.
• Диапазон диаметров кабеля: 6–12 мм — подходит для большинства силовых и сигнальных кабелей в металлорукаве.
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду даже под давлением.
• Материал: Латунь никелированная — коррозионностойкая, прочная, не требует дополнительной антикоррозийной обработки.
• Температурный диапазон: от -40 °C до +100 °C — работает в суровых климатических условиях, включая холодильные камеры и нагреваемые участки.
• Уплотнение: Резиновое кольцо — обеспечивает герметичность вокруг кабеля и сохраняет её до установки.
• Исполнение: Прямолинейное — кабель вводится прямо, без поворотов.
• Крепление: С контргайкой — исключает самопроизвольное раскручивание при вибрациях.
• Галогены: Отсутствуют — материал безопасен при возгорании, не выделяет токсичных паров.
• Поддержка плоского кабеля: Да — можно использовать с кабелями типа ПВС, КГ, ШВВП с плоской формой жил.
• Ударопрочность: Да — выдерживает механические нагрузки при монтаже и эксплуатации.
• Цвет: Серый — визуально отличается от пластиковых аналогов, легко определяется на объекте.

Совместимость и монтаж

Кабельный ввод ВК-М16-12-МР15 IP68 совместим с любым металлорукавом, имеющим наружный диаметр до 12 мм. Перед установкой необходимо удалить внутреннюю резиновую заглушку — она служит временной защитой до ввода кабеля. Монтаж выполняется в следующем порядке:

• Надеть на металлорукав кабельный ввод с контргайкой;
• Вставить рукав в корпус через подготовленное отверстие;
• Закрутить ввод до упора, используя ключ на 18 мм;
• Затянуть контргайку против часовой стрелки — это фиксирует положение и предотвращает проворот.

Обязательно проверьте, чтобы металлорукав плотно прилегал к зажимной муфте внутри ввода — это гарантирует надёжный электрический контакт. Для кабелей с большим диаметром (близко к 12 мм) рекомендуется использовать уплотнительные вставки, если они доступны.

Безопасность и стандарты

Кабельный ввод ВК-М16-12-МР15 IP68 соответствует требованиям ПУЭ (пункт 1.7.77) по организации системы уравнивания потенциалов. Конструкция обеспечивает непрерывный электрический путь: металлорукав → оконцеватель → зажимная муфта → штуцер → эквипотенциальная гайка → корпус. Это делает устройство законным решением для заземления в промышленных сетях. Соответствие IP68 подтверждено испытаниями на пыле- и водонепроницаемость. Материал не содержит галогенов — соответствует нормам пожарной безопасности для помещений с повышенными требованиями к токсичности дыма.

Преимущества

• Высокая степень защиты IP68 — выше, чем у большинства аналогов (обычно IP67), что важно для влажных и агрессивных сред.
• Никелированная латунь — долговечнее стали, не ржавеет, не теряет проводимость.
• Автоматическое заземление — не требует дополнительных перемычек или болтовых соединений.
• Поддержка плоского кабеля — универсальность для различных типов проводки.
• Контргайка — снижает риск ослабления при вибрациях, характерных для станков и конвейеров.
• Ударопрочность — выдерживает случайные удары при сборке и обслуживании.

Ограничения применения

Кабельный ввод ВК-М16-12-МР15 IP68 не предназначен для:

• Кабелей с наружным диаметром более 12 мм — возможна потеря герметичности.
• Металлорукавов с толщиной стенки менее 0,3 мм — не обеспечивается надёжный контакт с зажимной муфтой.
• Активного движения кабеля (гибкие шлейфы) — не рассчитан на частые изгибы после монтажа.
• Сред с агрессивными химическими веществами (например, растворители, кислоты) — хотя латунь устойчива, длительный контакт с такими средами может повредить никелевое покрытие.

Не применяйте в качестве единственного средства заземления там, где требуется контроль сопротивления — всегда дополняйте тестированием.

Примеры использования

• Ввод кабеля в шкаф управления станком ЧПУ с металлорукавом ПВХ-металл.
• Подключение датчиков на конвейере в пищевой промышленности — где необходима мойка водой под давлением.
• Монтаж в распределительном щите на открытом воздухе — например, на насосной станции или в теплице.
• Системы освещения в тоннелях и подземных переходах — где требуется постоянная защита от влаги и пыли.

Практические советы

• Перед монтажом проверьте, что внутренняя резиновая заглушка ещё на месте — если её удалили заранее, герметичность будет нарушена.
• Для кабелей близких к максимальному диаметру (11–12 мм) слегка подтяните уплотнительное кольцо — это повысит плотность.
• Не перетягивайте контргайку — это может деформировать резьбу или треснуть латунь.
• При использовании нескольких вводов в одном корпусе — соблюдайте равномерное расстояние между ними, чтобы не создавать точек концентрации напряжений.
• Артикул zeta30011 совпадает с другими изделиями серии от ЗЭТА Новосибирск — замена возможна без переделки монтажа.
• Если нужна защита от радиопомех — комбинируйте с экраном металлорукава, который уже связан с корпусом через этот ввод.
