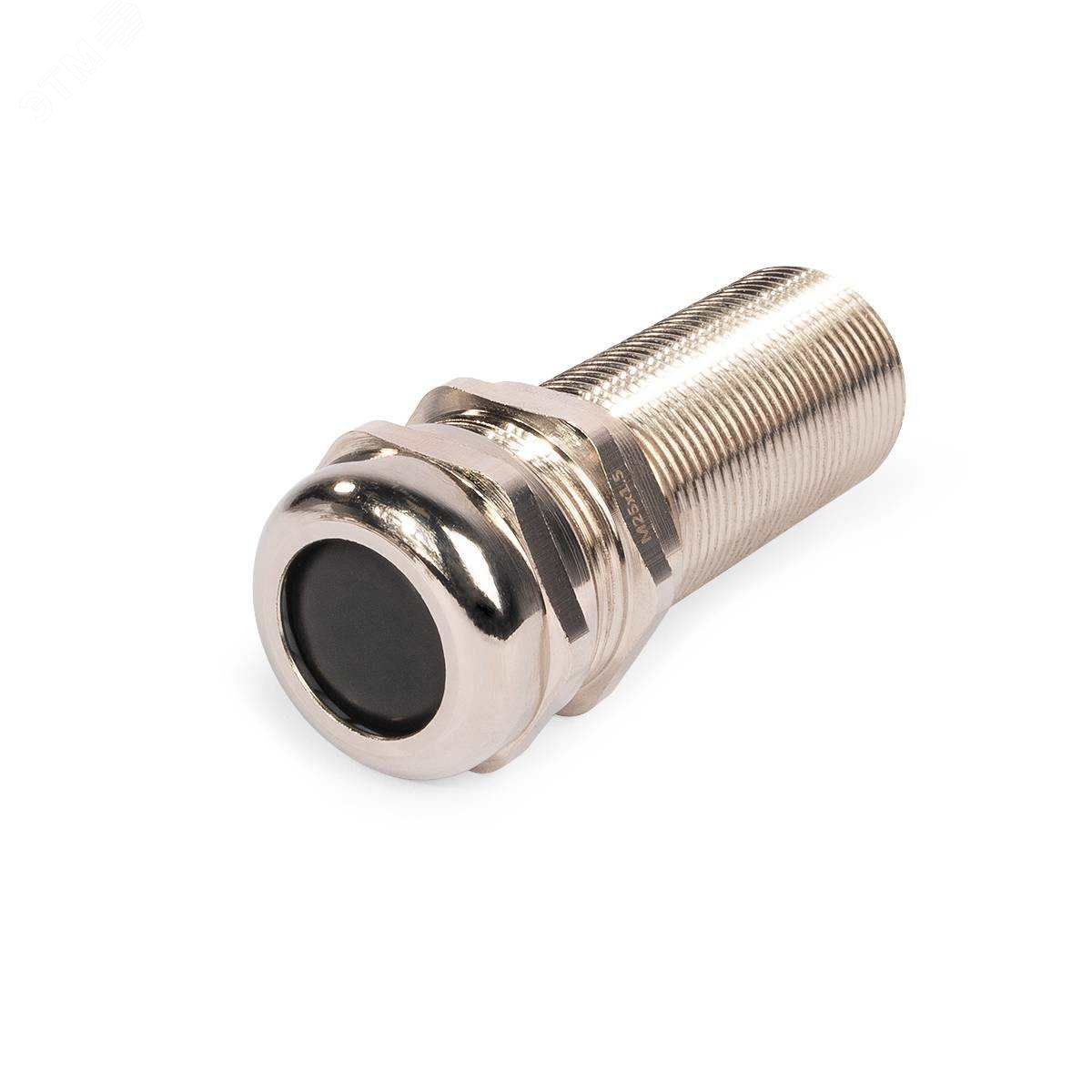

Кабельный ввод латунный МGM-XL 20 (6-12 мм) | 88624 Fortisflex КВТ

Кабельный ввод латунный МGM-XL 20 (6-12 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрощитов и распределительных устройств, обеспечивая надёжную защиту от пыли, воды и химических веществ. Этот элемент особенно актуален там, где важна долговечность и устойчивость к агрессивной среде.

Назначение и область применения

Кабельный ввод латунный МGM-XL 20 (6-12 мм) используется для вывода кабелей из корпусов электрощитового оборудования с сохранением степени защиты IP68. Подходит для установки в промышленных щитах, на станках, конвейерах, системах автоматизации, в условиях повышенной влажности, запылённости или агрессивной среды. Применяется в пищевой, химической, нефтегазовой и машиностроительной отраслях.

Технические характеристики

• Размер кабеля: 6–12 мм (диаметр оболочки)
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (соответствие UL94 V2)
• Уплотнители: неопрен - устойчив к температурным колебаниям и химикатам
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствует EN 60423
• Особенность: удлинённая резьба для фиксации в толстостенных корпусах
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим нефтепродуктам

Совместимость и монтаж

Кабельный ввод латунный МGM-XL 20 (6-12 мм) монтируется в предварительно просверленное или пробитое отверстие диаметром 20 мм. Установка выполняется путём введения ввода в отверстие и затяжки накидной гайки снаружи корпуса. Герметизация достигается за счёт комбинации неопренового кольца и нейлоновой вставки, которые плотно обжимают кабель.

Для формирования отверстия рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы МПО и наборы перфоформ: НМПО-PG, НМПО-MG

Не используйте обычные свёрла - они не гарантируют точный размер и чистоту края отверстия, что снижает герметичность.

Безопасность и стандарты

Кабельный ввод латунный МGM-XL 20 (6-12 мм) соответствует стандарту EN 60423 на метрическую резьбу и обеспечивает степень защиты IP68, что подтверждает соответствие требованиям безопасности для промышленного электрооборудования. Материалы сертифицированы по UL94 V2 - самозатухающий нейлон, безопасный при возможном нагреве.

Преимущества

• Никелированная латунь - устойчива к коррозии, легко моется, не теряет прочность при перепадах температур
• Удлинённая резьба позволяет надёжно закрепить ввод даже в толстые металлические панели
• Комбинированная система уплотнений (неопрен + нейлон) обеспечивает герметичность для кабелей разного диаметра в заданном диапазоне
• Высокая химическая стойкость - не разрушается при контакте с маслами, топливом, растворителями
• Долговечность: срок службы превышает аналоги из пластика при одинаковых нагрузках

Ограничения применения

• Не предназначена для кабелей с диаметром менее 6 мм - возможен слабый зажим и потеря герметичности
• Не следует использовать в условиях постоянного давления выше атмосферного - не является напорным соединением
• Запрещено применять с кабелями, имеющими жёсткую броню или металлическую оплётку - риск повреждения уплотнителей
• При температурах выше +120 C материал уплотнителей начинает деградировать - кратковременный режим допустим, но не продолжительный

Примеры использования

• Ввод силовых кабелей в щит управления насосной станцией
• Проход кабелей датчиков в взрывозащищённом шкафу на нефтеперерабатывающем заводе
• Подключение сигнальных линий в холодильной камере с высокой влажностью
• Фиксация кабелей питания на конвейерной ленте в пищевом цеху

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 6–12 мм. Если кабель слишком тонкий, используйте дополнительные уплотнительные кольца.
• Не перетягивайте накидную гайку - это может деформировать уплотнители и нарушить герметизацию.
• Используйте только рекомендованные инструменты для пробивки отверстий - некорректный размер отверстия делает ввод бесполезным.
• При замене старого ввода удалите все остатки старого уплотнителя - новый комплект требует чистой поверхности.
• Латунный корпус можно мыть водой и мягкими чистящими средствами - не применяйте ацетон или сильные кислоты.
