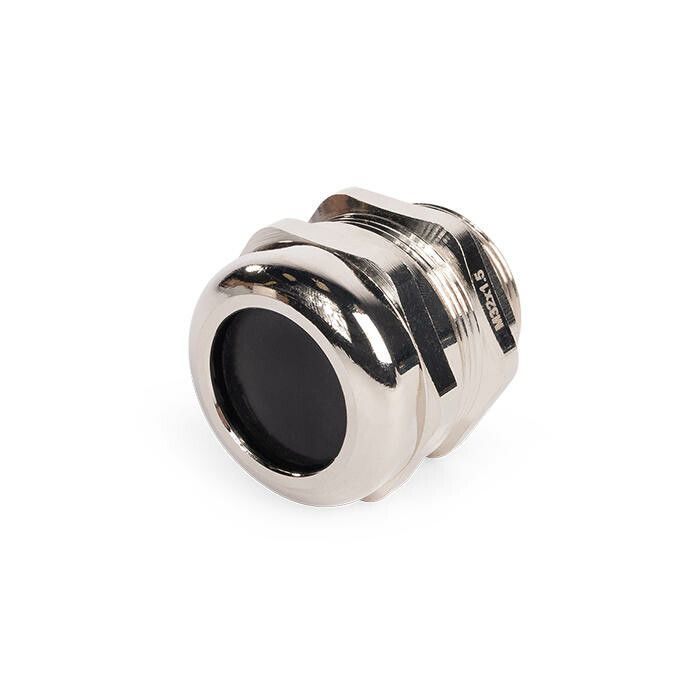

Ввод кабельный латунный МGM-L 16 (4-8 мм) | 88615 Fortisflex КВТ

Кабельный ввод латунный МGM-L 16 (4-8 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрощитов и распределительных устройств. Этот элемент обеспечивает надежную защиту от пыли, влаги и химических веществ, сохраняя целостность изоляции и безопасность оборудования даже в сложных условиях эксплуатации.

Назначение и область применения

Кабельный ввод латунный МGM-L 16 (4-8 мм) используется для вывода кабелей и проводов внутрь металлических или композитных корпусов электрощитового оборудования. Подходит для установки в промышленных щитах, автоматизированных системах, наружных устройствах, оборудовании для пищевой и химической промышленности, а также в зонах с высокой запыленностью или повышенной влажностью.

Технические характеристики

• Размер кабеля: 4–8 мм (диаметр изолированного провода)
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (соответствие UL94 V2)
• Уплотнители: неопрен - эластичный, устойчивый к старению
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температурный диапазон: от –40 C до +100 C; кратковременно выдерживает до +120 C
• Тип резьбы: метрическая, соответствует EN 60423
• Устойчивость к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Длина резьбы: увеличенная - для надежного крепления в толстых стенках корпусов

Совместимость и монтаж

Кабельный ввод латунный МGM-L 16 (4-8 мм) устанавливается в подготовленное круглое отверстие диаметром 16 мм. Для сверления такого отверстия рекомендуются специализированные инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы МПО и наборы перфоформ: НМПО-PG, НМПО-MG

Перед установкой проверьте соответствие диаметра кабеля указанному диапазону (4–8 мм). Перегрузка по размеру снижает степень защиты. После введения кабеля затяните накидную гайку рукой, затем доверните ключом до плотного контакта - переусиливать нельзя, чтобы не повредить уплотнительные кольца.

Безопасность и стандарты

• Соответствует требованиям стандарта EN 60423 для метрической резьбы
• Материалы сертифицированы по UL94 V2 - самозагасаемые свойства нейлона
• IP68 подтверждает возможность работы в условиях постоянного контакта с водой
• Не содержит свинец и другие запрещённые в ЕС токсичные вещества

Преимущества

• Никелированная латунь обеспечивает антикоррозийную стойкость и долгий срок службы
• Удлинённая резьба позволяет фиксировать ввод в толстых стенках корпусов без дополнительных шайб
• Пластиковая прижимная вставка равномерно сдавливает кабель, исключая люфт и механические нагрузки
• Неопреновые кольца сохраняют эластичность при экстремальных температурах
• Защитная мембрана дополнительно задерживает пыль и мелкий мусор
• Подходит для многократной сборки/разборки без потери герметичности

Ограничения применения

• Не предназначены для использования с жесткими однопроволочными кабелями диаметром менее 4 мм - возможен проскальзывание
• Запрещено применять при температурах выше +120 C более нескольких минут - риск деформации уплотнителей
• Не подходят для кабелей с внешним диаметром больше 8 мм - потеря IP68
• Избегайте установки в местах с постоянным ударным воздействием - может повредить резьбу или корпус

Примеры использования

• Щиты управления насосными станциями в канализационных коллекторах
• Электроника на производственных линиях с мойкой оборудования водой под давлением
• Кабельные вводы в АСУ ТП на нефтеперерабатывающих заводах
• Наружные светильники и камеры видеонаблюдения в холодном климате
• Автомобильные и железнодорожные системы управления с высокой вибрацией

Практические советы

• Выбирайте кабель с диаметром в середине допустимого диапазона (например, 6 мм) - так достигается оптимальная герметизация
• Перед установкой протестируйте герметичность: после монтажа продувайте воздухом или используйте тестер на утечку
• Не применяйте смазку на резьбе - она может повредить уплотнители из неопрена
• При замене старого ввода удалите все остатки старого уплотнителя - они нарушают контакт нового изделия
• Для частых демонтажей рассмотрите использование модификаций с фланцевым креплением - они удобнее в обслуживании
