Кабельные вводы для металлорукава

Устройства для герметичного ввода кабеля в защитном металлорукаве в электрощиты, шкафы и другие корпуса. Обеспечивают водонепроницаемость, механическую фиксацию и выполнение требований ПУЭ по заземлению.

Как выбрать

Основные технические параметры, определяющие применимость ввода:

• Диаметр кабеля: должен соответствовать внешнему диаметру кабеля в металлорукаве. Указывается диапазон - слишком маленькое отверстие повредит изоляцию, слишком большое снижает степень защиты и качество зажима.
• Материал корпуса: латунь (часто с никелированием) - стандартный вариант; нержавеющая сталь - повышенная стойкость к коррозии, но выше цена. Выбор зависит от условий эксплуатации (влажность, химические воздействия).
• Степень защиты: все представленные модели имеют минимум IP68 - полная пылезащищённость и возможность длительного погружения в воду. Это гарантирует герметичность даже в сложных условиях.
• Наличие контргайки: наличие второй гайки позволяет более надежно затянуть соединение, особенно важна при вибрациях или жестких условиях. Отсутствует у некоторых моделей, но большинство оснащено этим элементом.
• Тип уплотнения: используется эластомерное (неопреновое) уплотнительное кольцо. Обеспечивает равномерное давление по периметру, сохраняя целостность оболочки кабеля и предотвращая протечку.

Выбор по характеристикам

По диаметру кабеля и типоразмеру резьбы

Ключевой фактор - соответствие внешнего диаметра кабеля в металлорукаве допустимому диапазону ввода. Продукты разделены на группы по минимальному и максимальному диаметру кабеля. При этом один и тот же типоразмер резьбы (например, M20) может использоваться с разными диапазонами кабеля - выбор зависит от фактического сечения трассы. Например, модель [1] рассчитана на кабели 8-16 мм, тогда как [2] - на 6-12 мм, хотя обе используют M20. Такая градация позволяет точно подобрать ввод под реальные условия монтажа.

Товары: [3] [4] [1] [5] [2] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20]

По материалу корпуса

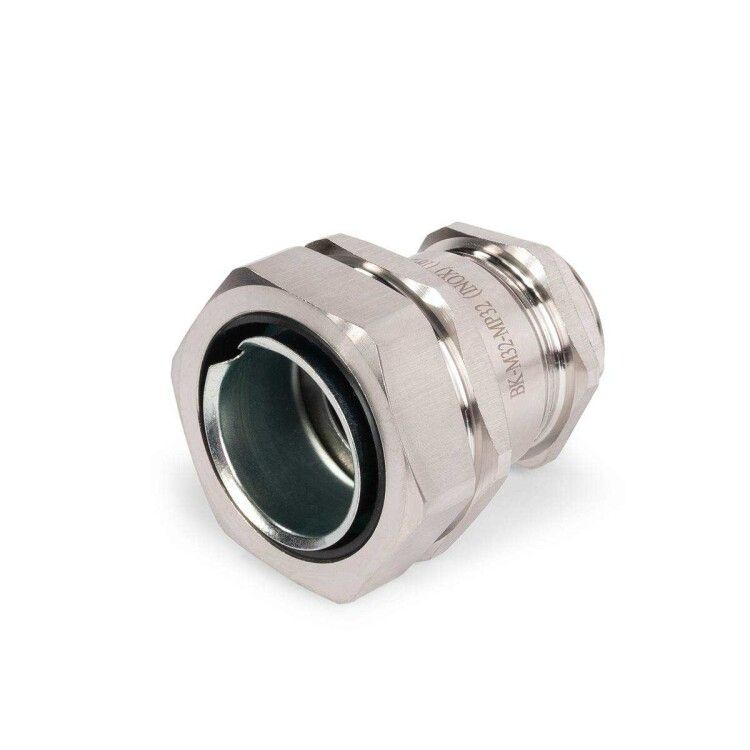

Подавляющее большинство вводов изготовлены из латуни с никелированием - хороший баланс цены, антикоррозионных свойств и механической прочности. Подходят для большинства помещений и улицы при умеренной агрессивности среды. Варианты из нержавеющей стали (AISI304 / V2A) - решение для высококоррозионных сред: пищевая промышленность, химические производства, побережья. Они дороже, но обеспечивают значительно больший срок службы при постоянном воздействии влаги, моющих средств или солей. Разница не в электрических параметрах, а исключительно в долговечности материала.

Товары: [3] [4] [1] [5] [2] [6] [7] [8] [9] [12] [11] [13] [19] - латунь; [21] [10] [15] [16] [14] [20] [18] - нержавеющая сталь

По наличию контргайки и сборке

Все рассмотренные модели являются разъемными сальниками «2 в 1» - одновременно выполняют роль кабельного ввода и муфты для присоединения металлорукава. Большинство имеют контргайку, которая дополнительно фиксирует положение после основной затяжки, предотвращая самоотвинчивание. Эта функция критична при наличии вибраций (насосные станции, производственные линии). Некоторые модели указаны без явного указания на контргайку, однако описание всех продуктов содержит ссылку на состав: накидная гайка, корпус, оконцеватель - что говорит о стандартной трехкомпонентной конструкции с двойной фиксацией. Таким образом, различий в базовой конструкции практически нет - все подходят для надежного монтажа.

Товары: [3] [4] [1] [5] [2] [6] [7] [8] [9] [12] [11] [10] [13] [21] [15] [16] [14] [20] [18] [19]

Выбор по бюджету

Бюджетные решения

На нижнем уровне находятся латунные вводы меньших размеров (до M20), например [3] [4] [5]. Что теряете: возможность установки крупногабаритных кабелей, меньше запас по механической прочности при экстремальных нагрузках. Однако по герметичности, температурному диапазону (-40...+100  град. C) и качеству уплотнения они ничем не уступают более дорогим аналогам. Выбор оправдан при работе с кабелями малых и средних сечений в обычных условиях - офисах, административных зданиях, сухих помещениях.

Товары: [3] [4] [5] [2]

Средний сегмент

Сюда относятся латунные вводы увеличенного размера (M25-M32): [8] [9] [12] [17]. Что добавляется: возможность работы с толстыми кабелями (до 25 мм), усиленная конструкция, лучшее усилие зажима. Сохраняются те же температурные и защитные характеристики. Оптимальны для промышленных объектов, где требуется ввод многожильных силовых кабелей, но нет агрессивной коррозионной среды. Цена возрастает за счет расхода материалов и специфики применения.

Товары: [8] [9] [12] [17] [7] [6]

Высокий ценовой сегмент

В этой категории - вводы из нержавеющей стали ([21] [10] [15] [16] [14] [20] [18]) и самые крупные латунные модели ([11] [13] [19]). Что получаете: максимальная коррозионная стойкость (для сталей) или способность работать с очень толстыми кабелями (до 44 мм). Особенно актуально для АЭС, очистных сооружений, судостроения, холодильных камер. Переплата оправдана там, где замена ввода связана с простоем оборудования или труднодоступностью места установки.

Товары: [21] [10] [15] [16] [14] [20] [18] [11] [13] [19]

Выводы

Если задача - организовать ввод кабеля Ø4-12 мм в щите дома или офиса - достаточно моделей из латуни, таких как [3] [4] [5]. Для промышленных условий с кабелями 13-25 мм - смотрите [8] [9] [12]. Если кабель больше 25 мм - обращайте внимание на [11] [13] [19]. В условиях агрессивной среды (повышенная влажность, химические испарения) - обязательно выбирайте нержавеющую сталь: [21] [10] [15]. Для кабелей 16-25 мм в агрессивной среде - [20] [18]. Критически важна надежная герметизация? Все продукты имеют IP68 - уровень защиты одинаковый вне зависимости от цены.
