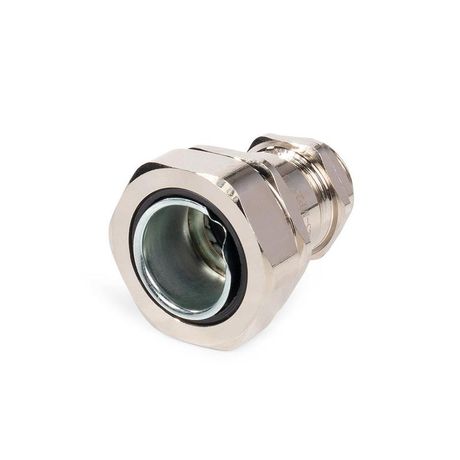

Ввод кабельный для металлорукава латунный ВК-М32(16-25 мм)-МР32 | 87954 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М32(16-25 мм)-МР32 от Fortisflex и КВТ обеспечивает герметичный вывод кабелей из металлорукава в электрооборудование. Изделие совмещает функции кабельного ввода и муфты для металлорукава, что упрощает монтаж и повышает надёжность соединений.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М32(16-25 мм)-МР32 предназначен для герметичного прохода кабелей и проводов через стенки электрощитов, распределительных устройств и других корпусов, когда кабель защищён металлорукавом. Подходит для установки в условиях повышенной запылённости, влаги, химического воздействия и экстремальных температур. Применяется на промышленном оборудовании: станках, конвейерах, насосных станциях, системах автоматизации, в пищевой и химической промышленности.

Технические характеристики

• Материал корпуса: никелированная латунь — высокая коррозионная стойкость и механическая прочность
• Диапазон диаметров кабеля: 16–25 мм — подходит для кабелей с аналогичными наружными размерами
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду под давлением
• Уплотнение: два неопреновых кольца и прижимная вставка из самозатухающего нейлона 6.6 — обеспечивают плотную посадку и огнестойкость
• Температура эксплуатации: от –40 °C до +100 °C; кратковременно выдерживает до +120 °C
• Длина резьбы: 10 мм — соответствует стандартному глубине отверстия в щите
• Размер ключа: 50 мм — удобный для монтажа стандартным рожковым ключом
• Тип резьбы: метрическая по EN 60423 — совместима с большинством европейских и российских стандартов
• Электромагнитная совместимость: да — снижает помехи в чувствительных системах управления
• Покрытие: никелированное — антикоррозийное, эстетичное, легко моющееся
• Форма: прямолинейная — позволяет прокладывать кабель без изгибов внутри корпуса
• Разъемность: да — можно демонтировать без повреждения кабеля или самого ввода

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М32(16-25 мм)-МР32 устанавливается в предварительно просверленное отверстие диаметром 32 мм. Устройство одновременно фиксирует металлорукав и герметизирует кабель — не требует дополнительных переходников. Для монтажа используется ключ на 50 мм. После вставки в отверстие затягивается накидная гайка, которая сжимает уплотнительные элементы вокруг кабеля и рукава. Совместим с металлорукавами диаметром до 32 мм. Для точного сверления рекомендуются перфораторы и пресс-формы КВТ: МПО, НМПО-PG, НМПО-MG. Гидравлические прессы ПГПО-60, ПГРО-60А, ППО-60 и другие модели КВТ позволяют точно формировать отверстие без деформаций.

Безопасность и стандарты

• Соответствует требованиям EN 60423 (резьба), IEC 60529 (IP68)
• Неопреновые уплотнители устойчивы к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Нейлоновая прижимная вставка соответствует классу горючести UL94V2 — самозатухающая, не распространяет пламя
• Никелирование обеспечивает безопасность контактов при работе в зонах с повышенной коррозией

Преимущества

• Объединяет две функции — ввод кабеля и соединение с металлорукавом — экономит место и время монтажа
• Высокая степень защиты IP68 гарантирует работу даже при постоянном контакте с водой
• Широкий температурный диапазон позволяет использовать в холодильных камерах и нагревательных установках
• Разъемная конструкция упрощает замену кабеля без полного демонтажа устройства
• Электромагнитная совместимость делает его подходящим для систем с чувствительной электроникой
• Никелированная поверхность не требует специального обслуживания и легко очищается

Ограничения применения

• Не предназначена для использования с неметаллическими трубами (например, ПВХ или полиэтиленом) — требуется именно металлорукав
• Максимальный диаметр кабеля ограничен 25 мм — для более толстых кабелей нужен другой тип ввода
• Не следует применять в условиях постоянного механического напряжения на кабель — необходимо предусмотреть кабельные фиксаторы или компенсационные петли
• При температурах выше +100 °C срок службы уплотнителей сокращается — длительная работа при +120 °C допустима лишь кратковременно

Примеры использования

• Подключение кабелей питания и управления к шкафам ЧПУ на металлообрабатывающих станках
• Ввод сигналов от датчиков в щиты на конвейерных линиях пищевых производств
• Герметизация кабелей в подземных кабельных колодцах с риском затопления
• Установка в нефтегазовой аппаратуре — устойчивость к топливу и смазкам исключает разрушение уплотнений
• Применение в системах автономного освещения на открытых площадках — выдерживает зимние морозы и летнюю жару

Практические советы

• Перед монтажом проверьте наружный диаметр кабеля — он должен попадать в диапазон 16–25 мм. Слишком тонкий кабель не будет надёжно уплотнён.
• Используйте только пресс-формы КВТ для сверления отверстий — это гарантирует правильный диаметр и форму, необходимые для герметичности.
• Затягивайте накидную гайку равномерно, без перекосов — иначе уплотнители деформируются и потеряют герметичность.
• При многократной сборке/разборке проверяйте состояние неопреновых колец — они могут терять эластичность после нескольких циклов.
• Для работы в агрессивных средах (кислоты, щёлочи) дополнительно протестируйте совместимость с материалами ввода — хотя латунь и неопрен устойчивы, некоторые химикаты могут вызвать коррозию.
