Кабельный ввод ВК-М32-25-МР32 IP66/IP67/IP68 | zeta30019 ГОФРОМАТИК ЗЭТА

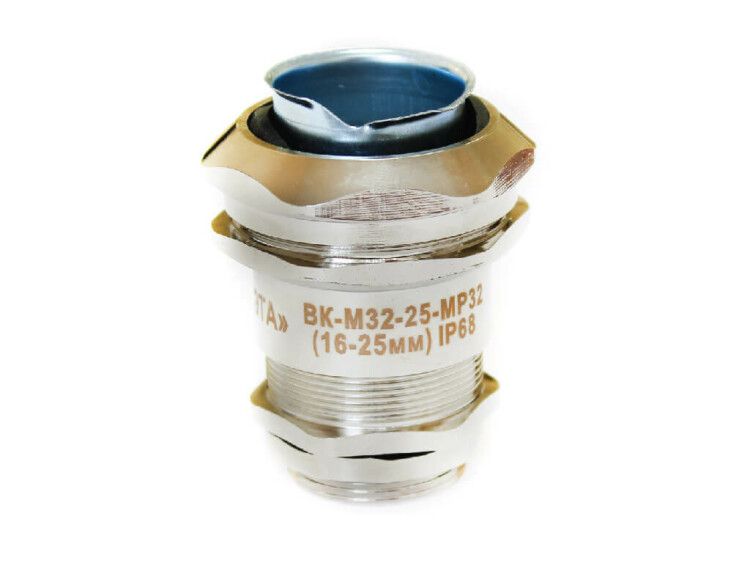

Кабельный ввод ВК-М32-25-МР32 IP66/IP67/IP68 от ЗЭТА Новосибирск — это герметичный сальник для присоединения металлорукава с кабелем к металлическому корпусу оборудования. Он обеспечивает одновременно защиту от внешних воздействий, надёжный электрический контакт и механическую фиксацию, что делает его подходящим решением для промышленных щитов и НКУ.

Назначение и область применения

Кабельный ввод ВК-М32-25-МР32 IP66/IP67/IP68 используется для безопасного вывода кабеля из металлорукава внутрь металлических корпусов — например, распределительных щитов, шкафов управления, коробок и других устройств. Его основная задача — сохранить степень защиты IP66–IP68 и обеспечить непрерывную электрическую связь между металлорукавом и корпусом, как того требует пункт 1.7.77 ПУЭ. Применяется в условиях высокой запылённости, влажности, на открытых площадках и в агрессивных средах.

Технические характеристики

• Номинальный размер резьбы: 32 мм
• Диапазон диаметров кабеля: 16–25 мм (для кабелей внутри металлорукава)
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (долговременное погружение в воду — при условии правильной сборки)
• Материал: латунь с никелированным покрытием — устойчив к коррозии, не выделяет галогены
• Длина резьбы: 32 мм — позволяет плотно закрепить в толстостенных корпусах
• Тип уплотнения: эластичное кольцо — обеспечивает герметичность вокруг кабеля
• Размер шестигранника: 36 мм — удобно затягивать гаечным ключом
• Температурный диапазон: от –40 °C до +100 °C — работает в суровых климатических условиях
• Исполнение: прямолинейное — кабель вводится прямо, без поворотов
• Ударопрочность: да — выдерживает механические нагрузки при монтаже и эксплуатации
• Крепление: с контргайкой — предотвращает самопроизвольное ослабление
• Цвет: серый — совместим с большинством промышленных корпусов

Совместимость и монтаж

Кабельный ввод ВК-М32-25-МР32 IP66/IP67/IP68 рассчитан на установку в корпуса с толщиной стенки до 32 мм. Устанавливается через предварительно просверленное отверстие. Крепление осуществляется с помощью шестигранника 36 мм и контргайки — после затяжки необходимо проверить герметичность. Подключается к металлорукаву с наружным диаметром, соответствующим диапазону 16–25 мм. Электрический контакт формируется автоматически через цепь: металлорукав → оконцеватель → зажимная муфта → штуцер → эквипотенциальная гайка → корпус. Не требуется дополнительное заземление.

Безопасность и стандарты

Кабельный ввод ВК-М32-25-МР32 IP66/IP67/IP68 соответствует требованиям пункта 1.7.77 ПУЭ — обеспечивает равнопотенциальное соединение металлорукава с корпусом. Отсутствие галогенов в составе материалов снижает риск образования токсичных веществ при перегреве. Сертифицирован для работы в промышленных системах, включая взрывоопасные зоны класса ZONE 22 (при соблюдении условий монтажа).

Преимущества

• Одновременная реализация герметизации и заземления — экономит время и компоненты при монтаже
• Никелированная латунь — долговечна, не ржавеет, легко моется
• Высокая степень защиты IP68 — подходит для постоянного контакта с водой
• Ударопрочная конструкция — выдерживает вибрацию и случайные удары
• Герметизация сохраняется даже перед вводом кабеля — благодаря резиновой заглушке

Ограничения применения

• Не предназначен для прямого ввода кабеля без металлорукава — требует наличия защищённой трассы
• Максимальный диаметр кабеля ограничен 25 мм — для более крупных кабелей нужен другой тип ввода
• Не рекомендован для частого демонтажа — многократные сборки/разборки могут повредить уплотнительное кольцо
• Требуется точное соответствие диаметра металлорукава и кабеля — отклонения свыше ±1 мм снижают герметичность

Примеры использования

• Подключение кабелей питания и управления от промышленных станков к щитам автоматики
• Ввод сигналов с датчиков в шкафы управления на пищевых производствах (требуют частой мойки)
• Прокладка кабелей в наружных распределительных коробках на объектах ЖКХ и энергетики
• Обустройство систем освещения и контроля на морских платформах и в химических цехах

Практические советы

• Перед монтажом проверьте, чтобы диаметр металлорукава попадал в интервал 16–25 мм — слишком тонкий или толстый рукав нарушит герметичность
• При первом использовании удалите резиновую заглушку, которая временно защищает уплотнение до ввода кабеля
• Затягивайте контргайку с усилием, достаточным для плотного прилегания, но без перекоса — используйте ключ на 36 мм
• Для длительной эксплуатации в агрессивной среде периодически проверяйте состояние уплотнительного кольца — заменяйте при появлении трещин
• Артикул zeta30019 — единственный номер для заказа; другие артикулы (например, zeta30019*) — варианты упаковки, но один и тот же продукт
