Кабельный ввод ВК-М32-18-МР25 IP66/IP67/IP68 | zeta30017 ГОФРОМАТИК ЗЭТА

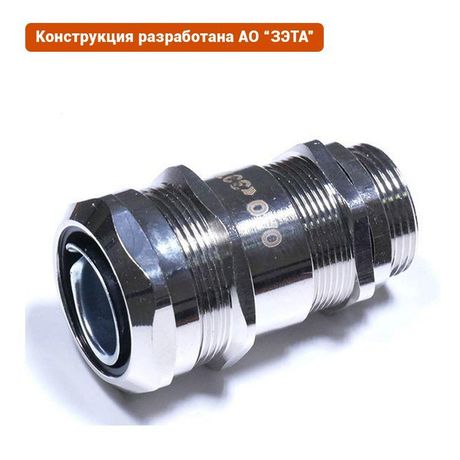

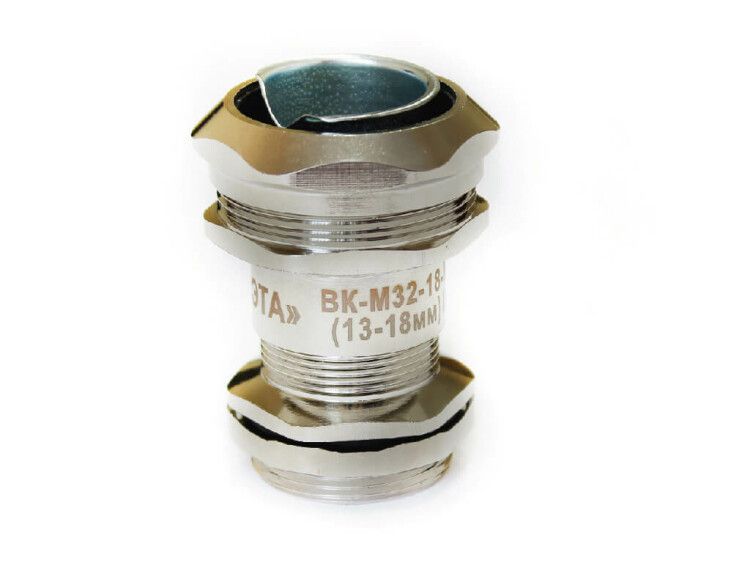

Кабельный ввод ВК-М32-18-МР25 IP66/IP67/IP68 от ЗЭТАРУС - это герметичный сальник из никелированной латуни, предназначенный для безопасного ввода кабелей в металлорукаве через стенки электрошкафов и щитов. Он обеспечивает высокую степень защиты, надёжный электрический контакт и устойчивость к агрессивным средам, что делает его подходящим решением для промышленных условий.

Назначение и область применения

Кабельный ввод ВК-М32-18-МР25 IP66/IP67/IP68 используется для герметичного прохода кабелей, проложенных в металлорукаве, в металлические корпуса оборудования - такие как распределительные щиты, контрольные шкафы, коробки и другие устройства. Его основная задача - предотвратить попадание пыли, воды и других внешних воздействий внутрь оборудования, а также обеспечить непрерывную электрическую связь между металлорукавом и корпусом, как того требует пункт 1.7.77 ПУЭ.

Подходит для установки в условиях повышенной влажности, на открытом воздухе, в помещениях с агрессивными средами. Применяется в промышленности, на транспорте, в системах автоматизации и НКУ.

Технические характеристики

• Номинальный размер резьбы: 32 мм - позволяет закрепить ввод в отверстие соответствующего стандарта
• Диапазон диаметров кабеля: 13–18 мм - оптимально для кабелей с внешним диаметром в этом интервале, включая плоские типы
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение под давлением)
• Материал: Латунь с никелированным покрытием - устойчив к коррозии, механическому износу и химическим воздействиям
• Тип уплотнения: Уплотнительное кольцо - обеспечивает плотное прилегание к кабелю без деформаций
• Крепление: С контргайкой - фиксирует положение в корпусе и предотвращает самопроизвольное ослабление
• Длина резьбы: 25 мм - достаточна для надёжного зацепления в толстых стенках корпусов
• Размер шестигранника: 36 мм - удобен для монтажа стандартными ключами
• Температурный диапазон: от -40 C до +100 C - работает в суровых климатических условиях
• Исполнение: Прямолинейное - кабель вводится прямо, без поворотов
• Тип кабеля: Поддерживает плоские кабели - важно для компактных решений
• Не содержит галогенов: Без выделения токсичных газов при нагреве или возгорании
• Цвет: Серый - визуально отличается от обычных пластиковых аналогов

Совместимость и монтаж

Кабельный ввод ВК-М32-18-МР25 IP66/IP67/IP68 совместим с металлорукавами стандартных диаметров, соответствующих диапазону 13–18 мм. Для монтажа требуется подготовить отверстие в корпусе с резьбой M32. После вставки ввода затяните контргайку до упора - это гарантирует герметичность и жёсткую фиксацию.

Перед установкой проверьте, чтобы уплотнительное кольцо было целым и правильно расположено. Кабель должен свободно входить в сальник без перегибов. Монтаж выполняйте с использованием ключа на 36 мм - не допускайте перекоса при заворачивании.

Безопасность и стандарты

Кабельный ввод ВК-М32-18-МР25 IP66/IP67/IP68 соответствует требованиям пункта 1.7.77 ПУЭ: он создаёт непрерывную цепь заземления от металлорукава через оконцеватель, зажимную муфту, штуцер и эквипотенциальную гайку к корпусу оборудования. Это исключает риск поражения током и снижает помехи.

Выполнение класса защиты IP66–IP68 обеспечивает работу в условиях проливного дождя, временного погружения и длительного воздействия воды под давлением. Отсутствие галогенов соответствует нормам безопасности при пожаре.

Преимущества

• Высокая прочность материала - латунь с никелем выдерживает механические нагрузки и удары
• Герметичность до уровня IP68 - даже после многократного монтажа сохраняет защитные свойства
• Надёжный электрический контакт - обеспечивается конструкцией без дополнительных проводников
• Устойчивость к температурным колебаниям - работает в холодных и горячих средах
• Экологическая безопасность - материал не содержит галогенов, не выделяет ядовитые вещества
• Долговечность - никелированное покрытие препятствует окислению и коррозии

Ограничения применения

Кабельный ввод ВК-М32-18-МР25 IP66/IP67/IP68 не предназначен для ввода одиночных кабелей без металлорукава - он спроектирован именно для работы с гофрированными трубками. Также не рекомендуется использовать его для кабелей с диаметром менее 13 мм или более 18 мм - это нарушит герметичность и может привести к протечкам.

Не применяйте в средах с постоянным воздействием открытого пламени или агрессивных растворителей, не указанных в спецификациях. Температура выше 100 C может деформировать уплотнительное кольцо.

Примеры использования

• Ввод кабеля в промышленный щит управления станком с металлорукавом
• Подключение датчиков на конвейере в пищевой промышленности с частой мойкой
• Монтаж в наружном распределительном устройстве (НКУ) в условиях сильного ветра и осадков
• Обвязка насосных станций, где возможны брызги и периодическое погружение
• Аппараты в химической лаборатории, где важна коррозионная стойкость и отсутствие галогенов

Практические советы

• Выбирайте этот кабельный ввод ВК-М32-18-МР25 IP66/IP67/IP68, когда нужна гарантированная защита IP68 и надёжное заземление через металлорукав
• Проверяйте посадочный диаметр отверстия в корпусе - он должен точно соответствовать резьбе M32
• При замене старого сальника - используйте новый уплотнитель, даже если старый кажется целым; срок службы резины ограничен
• Не затягивайте слишком сильно - это может повредить резьбу или деформировать уплотнение
• Для кабелей с жёсткой оболочкой перед вводом слегка смажьте поверхность мыльным раствором - так легче войдут в уплотнитель
• Артикул zeta30017 - это официальный номер от ЗЭТАРУС, который можно использовать для заказа запасных частей и сертификатов
