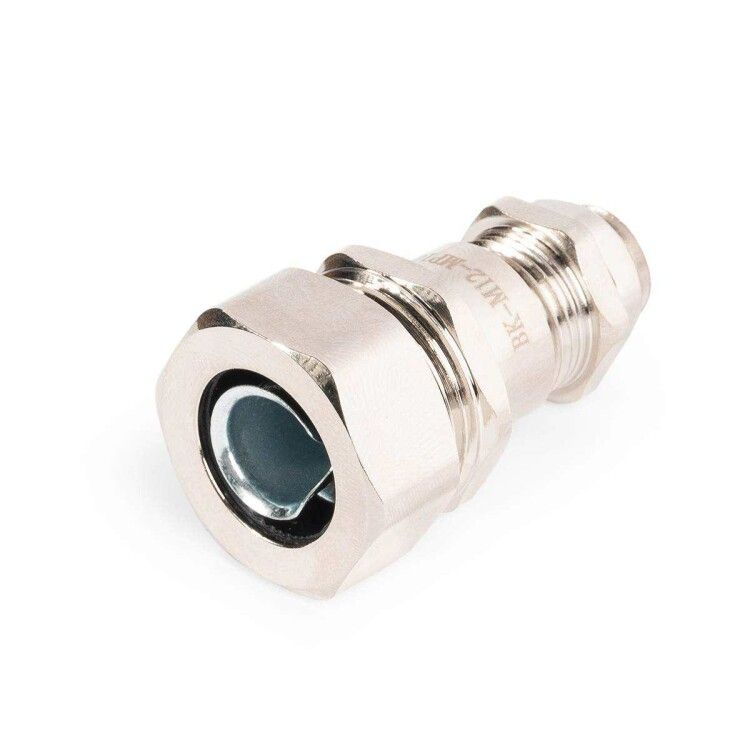

Ввод кабельный для металлорукава латунный ВК-М32(13-18 мм)-МР25 | 89107 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М32 (13-18 мм) МР25 от Fortisflex и КВТ обеспечивает герметичный вывод кабелей из металлорукава в электрооборудование. Латунный корпус с никелированным покрытием и степенью защиты IP68 делает этот ввод надежным решением для агрессивных сред и высоких нагрузок.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М32 (13-18 мм) МР25 предназначен для герметичного прохода кабелей через стенки электрощитов, распределительных коробок и других корпусов, когда кабели предварительно проложены в металлорукаве. Он сочетает функции кабельного ввода и вводной муфты - заменяет два элемента одним устройством. Подходит для установки на промышленном оборудовании, в условиях повышенной влажности, запыленности или контакта с маслами и топливами.

Технические характеристики

• Материал корпуса: никелированная латунь - коррозионностойкая, механически прочная основа;
• Номинальный размер резьбы: M32 с шагом 1,5 мм по стандарту EN 60423;
• Длина резьбы: 10 мм - достаточна для плотного зацепления с металлическими панелями толщиной до 8 мм;
• Диаметр кабеля: 13–18 мм - оптимально для силовых и сигнальных кабелей указанного сечения;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Уплотнение: двойное - неопреновое кольцо и прижимная вставка из самозатухающего нейлона 6.6 (UL94V2);
• Температурный диапазон: от –40 C до +100 C, кратковременно выдерживает +120 C;
• Размер шестигранника: 35 мм - удобен для монтажа обычными ключами;
• Контргайка: есть - позволяет фиксировать положение ввода после затяжки;
• Исполнение: прямолинейное - без угловых поворотов;
• Без галогенов: да - безопасен при горении, соответствует экологическим требованиям;
• Цвет и покрытие: никелированное - антикоррозийное, эстетичное, легко моется.

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М32 (13-18 мм) МР25 совместим со стандартными металлорукавами диаметром до 25 мм (МР25). Устанавливается в подготовленное отверстие в корпусе с помощью гидравлического пресса. Для сверления отверстий рекомендованы перфораторы с формами МПО или НМПО-MG. После установки кабель протягивается через внутренний канал, затем затягивается накидная гайка - она сжимает уплотнительную вставку вокруг кабеля, обеспечивая герметичность. Разъемная конструкция позволяет менять кабель без демонтажа всего устройства.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрических резьбовых кабельных вводов;
• Уплотнительные материалы сертифицированы по UL94V2 - самозатухание при возгорании;
• Не содержит галогенов - снижает риск образования токсичных паров при пожаре;
• Выдерживает ударные нагрузки - конструкция не трескается при механическом воздействии.

Преимущества

• Объединяет две функции - ввод кабеля и переход на металлорукав - экономит место и время монтажа;
• Никелированная латунь устойчива к химически активным веществам: маслам, бензину, дизтопливу, щелочам;
• Двойное уплотнение гарантирует герметичность даже при температурных колебаниях;
• Контргайка исключает самоотвинчивание при вибрациях;
• Работает в широком диапазоне температур - подходит для холодных регионов и нагреваемых зон.

Ограничения применения

• Не предназначена для кабелей меньше 13 мм - возможен проскальзывание и потеря герметичности;
• Не используется для жестких труб или неметаллических рукавов - требует именно металлорукава типа МР25;
• Максимальная рабочая температура +100 C - при постоянном нагреве выше этого значения срок службы сокращается;
• Не рекомендуется применять в условиях постоянного давления воды выше 1 бара - хотя IP68 допускает погружение, длительное давление может вызвать деформацию уплотнений.

Примеры использования

• Подключение кабелей к станкам ЧПУ внутри металлических корпусов;
• Ввод в распределительные щиты на заводах с частыми мойками (пищевая промышленность);
• Электрооборудование на АЗС и нефтеперерабатывающих предприятиях - устойчивость к топливу и маслам;
• Наружные пункты управления в регионах с суровым климатом - работа при –40 C;
• Автомобильные сборочные линии - где требуется частая замена кабелей и устойчивость к вибрациям.

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 13–18 мм; слишком тонкий кабель потребует дополнительного уплотнения;
• Используйте гидравлический пресс КВТ (например, ПГПО-60 или ППО-60) для точного сверления отверстия - ручной инструмент может деформировать край;
• При монтаже не переусердствуйте с затяжкой накидной гайки - достаточно усилия, чтобы уплотнитель равномерно сжался;
• Проверяйте целостность уплотнительных колец перед каждым монтажом - признаки старения (трещины, потертости) требуют замены;
• Для многократного обслуживания выбирайте модели с контргайкой - они легче ремонтируются без полного демонтажа.
