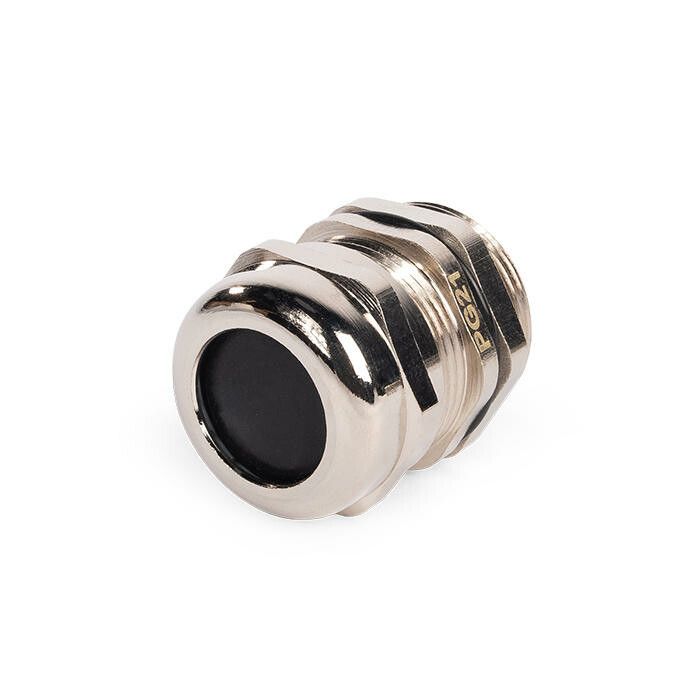

Ввод кабельный латунный PGM-L 21 (13-18 мм) | 88837 Fortisflex КВТ

Ввод кабельный латунный PGM-L 21 (13-18 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного ввода кабелей в корпуса распределительных щитов и другого электрооборудования. Латунный корпус с никелированным покрытием обеспечивает долговечность, а степень защиты IP68 позволяет применять устройство даже в условиях постоянной влажности и погружения.

Назначение и область применения

Ввод кабельный латунный PGM-L 21 (13-18 мм) используется для вывода кабелей через стенки металлических или композитных корпусов - например, в силовых щитах, промышленном оборудовании, системах автоматизации, наружных установках и зонах с высокой запылённостью. Подходит для кабелей с наружным диаметром 13–18 мм. Применяется там, где требуется защита от воды, пыли, химических веществ и механических повреждений.

Технические характеристики

• Материал корпуса: никелированная латунь - коррозионностойкая, выдерживает агрессивную среду
• Диапазон диаметров кабеля: 13–18 мм - подходит для большинства силовых и сигнальных кабелей
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температурный режим: от –40 C до +100 C (кратковременно - до +120 C)
• Тип резьбы: PG-резьба по DIN 40430 - совместима со стандартными отверстиями в щитах
• Длина резьбы: 12 мм - достаточна для плотного крепления в толстых панелях
• Размер ключа: 30 мм - удобно затягивать обычным гаечным ключом
• Уплотнение: два элемента - неопреновое кольцо и нейлоновая прижимная вставка (UL94 V2)
• Зашита от ударов: да - устойчив к механическим нагрузкам
• Состав: безгалогенный - безопасен при возгорании, соответствует экологическим нормам
• Цвет: никель - эстетично, легко очищается
• Разъемность: да - можно демонтировать и переустанавливать без замены уплотнителей

Совместимость и монтаж

Ввод кабельный латунный PGM-L 21 (13-18 мм) монтируется в подготовленное отверстие диаметром 21 мм (стандарт PG-21). Для сверления рекомендуются гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами МПО. Установка выполняется в следующем порядке: вставить корпус в отверстие, закрутить контргайку до упора, затем продеть кабель через уплотнители и зафиксировать прижимной вставкой. Никелированная поверхность не требует дополнительной антикоррозийной обработки.

Безопасность и стандарты

• Соответствует требованиям DIN 40430 для PG-резьб
• Неопреновые уплотнения устойчивы к маслам, бензину, дизтопливу и растворителям
• Нейлоновая вставка соответствует классу горючести UL94 V2
• Отсутствие галогенов снижает риск образования токсичных газов при нагреве
• IP68 подтверждает соответствие IEC 60529

Преимущества

• Высокая герметичность благодаря двойному уплотнению - кольцо из неопрена и прижимная вставка из нейлона
• Никелированное покрытие защищает от окисления и улучшает внешний вид
• Ударопрочность и широкий температурный диапазон позволяют использовать в суровых условиях
• Разъёмная конструкция - можно менять кабель без замены всего ввода
• Подходит для многократного монтажа/демонтажа без потери герметичности

Ограничения применения

• Не предназначено для кабелей с диаметром менее 13 мм - возможен проскальзывание и потеря герметичности
• Не следует использовать с жесткими одножильными кабелями без гибкой оплетки - риск повреждения уплотнителя
• При температуре выше +120 C срок службы уплотнителей сокращается
• PG-резьба несовместима с метрическими или NPT-креплениями - перед монтажом проверьте тип отверстия в корпусе

Примеры использования

• Электрошкафы на производстве - ввод кабелей от двигателей, датчиков, частотных преобразователей
• Наружные осветительные устройства - защита от дождя и перепадов температур
• Мобильные станции связи - герметизация кабелей питания и антенны
• Системы управления насосами и конвейерами - устойчивость к маслам и вибрациям
• Морские и портовые объекты - повышенная влажность и солевой туман

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен входить в диапазон 13–18 мм без усилия
• Не перетягивайте контргайку - это деформирует уплотнители и снижает герметичность
• Для кабелей с оболочкой из ПВХ используйте смазку на основе силикона - облегчит протяжку
• При использовании в агрессивной среде периодически проверяйте состояние уплотнительных колец
• Если отверстие в корпусе больше 21 мм - используйте переходную втулку; не заделывайте зазоры герметиком - это нарушает сертифицированную защиту IP68
• Ввод кабельный латунный PGM-L 21 (13-18 мм) от Fortisflex и КВТ - один из немногих решений, сочетающих прочность латуни, надёжность IP68 и возможность повторного монтажа
