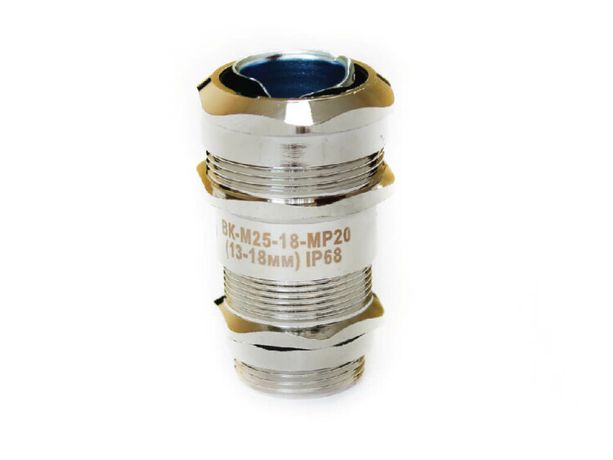

Кабельный ввод ВК-М25-18-МР20 IP66/IP67/IP68 - zeta30015 ЗЭТА

Кабельный ввод ВК-М25-18-МР20 IP66/IP67/IP68 от ЗЭТА Новосибирск — это герметичный сальник для присоединения металлорукава с кабелем к металлическому корпусу оборудования. Обеспечивает степень защиты до IP68, надёжный электрический контакт и механическую фиксацию, подходит для промышленных условий. Артикул zeta30015 соответствует требованиям ПУЭ.

Назначение и область применения

Кабельный ввод ВК-М25-18-МР20 IP66/IP67/IP68 используется для герметичного ввода кабеля, проложенного в металлорукаве, внутрь металлических корпусов: щитов, шкафов, распределительных коробок. Применяется там, где требуется одновременная защита от внешних воздействий и обеспечение электрического контакта между корпусом и металлорукавом — например, на станках, конвейерах, в системах автоматизации, на объектах с высокой влажностью или запылённостью.

Технические характеристики

• Номинальный размер резьбы: 25 мм — позволяет закручивать в стандартную резьбовую посадку M25x1.5
• Диапазон диаметров кабеля: 13–18 мм — подходит для кабелей среднего сечения, включая плоские типы
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение), IP68 (длительное погружение под давлением)
• Материал: латунь никелированная — прочная, коррозионностойкая, не требует дополнительной антикоррозийной обработки
• Длина резьбы: 20 мм — достаточна для надёжного захода в толстые стенки корпусов
• Температурный диапазон: от -40 °C до +100 °C — работает в суровых климатических условиях
• Ударопрочность: да — выдерживает механические нагрузки при монтаже и эксплуатации
• Крепление с контргайкой: да — предотвращает самопроизвольное откручивание
• Размер шестигранника: 27 мм — удобен для затяжки обычным ключом
• Тип уплотнения: уплотнительное кольцо — износостойкое, не требует замены после установки
• Без галогенов — безопасен при возгорании, не выделяет токсичных газов
• Цвет: серый — совместим с большинством промышленных решений

Совместимость и монтаж

Кабельный ввод ВК-М25-18-МР20 IP66/IP67/IP68 рассчитан на использование с металлорукавом. Устанавливается следующим образом:

• Металлорукав вставляется в штуцер ввода до упора
• На кабеле снимают изоляцию, чтобы он прошёл через уплотнительное кольцо
• После ввода кабеля в рукав, ввод завинчивается в корпус с помощью ключа на 27 мм
• Контргайка фиксирует положение, предотвращая проворот

Обязательно проверьте соответствие диаметра кабеля (13–18 мм) и внутреннего диаметра металлорукава — не допускается перегрузка уплотнения. Для плоских кабелей рекомендуется использовать специальные переходники, если они предусмотрены производителем рукава.

Безопасность и стандарты

Кабельный ввод ВК-М25-18-МР20 IP66/IP67/IP68 соответствует пункту 1.7.77 ПУЭ: обеспечивает надёжное электрическое соединение между металлорукавом и корпусом через цепь: металлорукав → оконцеватель → зажимная муфта → штуцер → эквипотенциальная гайка → корпус. Это гарантирует защиту от поражения током и снижение помех. Материал без галогенов соответствует нормам безопасности при пожаре.

Преимущества

• Высокая степень защиты IP68 — можно применять даже в условиях постоянной влажности или частичного погружения
• Никелированная латунь — долговечность, устойчивость к химическим веществам и механическим повреждениям
• Автоматическое формирование электрического контакта — не требует дополнительных перемычек или заземления
• Уплотнительное кольцо не деформируется при многократном монтаже/демонтаже
• Контргайка исключает риск ослабления крепления при вибрациях

Ограничения применения

• Не предназначен для прямого ввода кабеля без металлорукава — требует наличия гофрированной трубки
• Не подходит для кабелей с диаметром менее 13 мм или более 18 мм — возможна потеря герметичности
• Не рекомендован для использования в агрессивных химических средах (например, кислоты, растворители) — хотя материал устойчив, длительный контакт может повредить никелевое покрытие
• Не следует использовать в качестве основного крепления для тяжёлых кабелей — необходимо предусматривать дополнительную опору

Примеры использования

• Подключение кабелей управления к промышленному щиту с металлорукавом на пищевом производстве
• Герметизация входа в корпус ЧПУ станка в цеху с повышенной влажностью
• Ввод сигнальных кабелей в распределительную коробку на открытой площадке
• Монтаж в системах автономного освещения на объектах с температурными колебаниями от -30 °C до +90 °C

Практические советы

• Перед монтажом проверьте, что внутренний диаметр металлорукава соответствует заявленному диапазону 13–18 мм — иначе уплотнение не будет работать
• При использовании плоского кабеля убедитесь, что он плотно прилегает к уплотнительному кольцу; при необходимости используйте комплектные вставки
• Затягивайте ввод равномерно, не переусердствуя — перетяжка может повредить резьбу или уплотнение
• После установки проверьте герметичность: попробуйте слегка потянуть кабель — он не должен двигаться внутри ввода
• Артикул zeta30015 совпадает с другими изделиями серии ВК-М-МР от ЗЭТА Новосибирск — легко найти аналоги при замене
