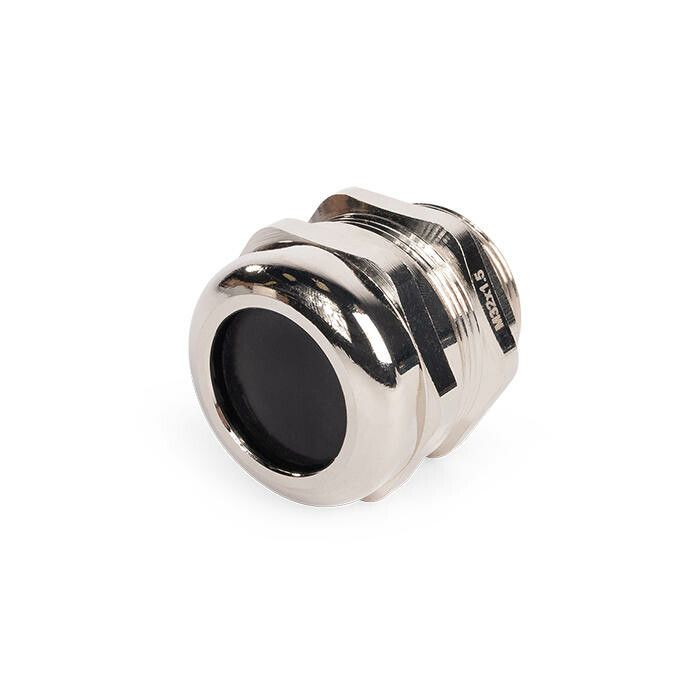

Ввод кабельный латунный МGM-L 25 (13-18 мм) | 88617 Fortisflex КВТ

Ввод кабельный латунный МGM-L 25 (13-18 мм) резьбовой, шаг 1.5, металл, IP68 от Fortisflex и КВТ предназначен для надёжного и герметичного прохода кабелей через стенки электрошкафов, распределительных устройств и других металлических корпусов. Этот элемент обеспечивает защиту от пыли, воды и механических повреждений, сохраняя целостность изоляции даже в сложных условиях.

Назначение и область применения

Ввод кабельный латунный МGM-L 25 используется для вывода кабелей изнутри электрощитов наружу - например, для подключения питания, сигнализации или управления оборудованием. Подходит для установки в шкафы автоматизации, промышленную электронику, насосные станции, оборудование на открытых площадках и в помещениях с повышенной влажностью. Применяется там, где требуется высокая степень герметичности и устойчивость к химическому воздействию.

Технические характеристики

• Размер входного отверстия: 13–18 мм - подходит для кабелей с наружным диаметром в этом диапазоне
• Резьба: метрическая M25×1.5 по стандарту EN 60423 - совместима с большинством стандартных отверстий в щитах
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: никелированная латунь - устойчива к коррозии, не требует покраски
• Уплотнители: неопрен - эластичный, долговечный, работает при температуре от –40 C до +100 C (кратковременно до +120 C)
• Прижимная вставка: нейлон 6.6 по UL94 V2 - не горит, выдерживает нагрузки, не деформируется
• Устойчивость к маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Ввод кабельный латунный МGM-L 25 монтируется в подготовленное круглое отверстие диаметром 25 мм в стенке корпуса. Установка выполняется путём завинчивания резьбы внутрь отверстия, после чего накидная гайка фиксирует изделие снаружи. Герметизация достигается за счёт комбинированного уплотнения: неопреновое кольцо плотно обжимает кабель, а нейлоновая вставка равномерно сдавливает его со стороны внутри корпуса.

Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. Перед установкой проверьте, что диаметр кабеля находится в допустимом диапазоне 13–18 мм - меньший или больший кабель не обеспечит герметичность.

Безопасность и стандарты

• Соответствует стандарту EN 60423 на резьбовые вводы
• Материалы соответствуют требованиям UL94 V2 (самозагасаемость пластика)
• Изделие сертифицировано на работу в экстремальных температурах - от –40 C до +100 C
• Не содержит свинец и другие запрещённые вещества согласно RoHS

Преимущества

• Никелированная латунь не ржавеет и не теряет внешний вид даже при постоянном контакте с влагой
• Двухступенчатое уплотнение (неопрен + нейлон) гарантирует герметичность при любых колебаниях давления и температуры
• Удлинённая резьба позволяет надёжно закрепить ввод в толстых стенках корпусов
• Защитная мембрана исключает проникновение пыли даже при длительной работе в пыльных цехах
• Высокая механическая прочность - выдерживает значительные усилия при затяжке и вибрациях

Ограничения применения

• Не предназначена для кабелей с диаметром менее 13 мм или более 18 мм - возможна утечка или потеря герметичности
• Не следует использовать в условиях постоянного давления выше атмосферного - не являетсяPressure-герметичным соединением
• Не рекомендуется применять в средах с агрессивными растворителями (например, ацетон, хлороформ) - хотя устойчива к маслам и топливу, некоторые органические растворители могут разрушить неопрен
• При температуре выше +120 C срок службы уплотнителей снижается - не применяйте в зонах с локальным нагревом

Примеры использования

• Подключение силовых кабелей к частотному преобразователю в промышленном шкафу
• Вывод сигналов от датчиков уровня в канализационных насосных станциях
• Проход кабелей в распределительные щиты на объектах пищевой промышленности (частые мойки)
• Электрооборудование на открытых площадках - например, освещение, камеры видеонаблюдения
• Автомобильные и железнодорожные системы управления в условиях перепадов температур

Практические советы

• Перед установкой протяните кабель через ввод - не делайте этого после монтажа, чтобы не повредить уплотнители
• Затягивайте накидную гайку руками до упора, затем - ключом с небольшим усилием. Чрезмерная затяжка раздавит уплотнение
• Если кабель имеет жесткую оболочку, перед вводом сделайте лёгкий скошенный край - так легче войдёт в уплотнитель
• Проверяйте соответствие диаметра кабеля указанному диапазону 13–18 мм - это главный фактор герметичности
• При замене старого ввода - всегда используйте новый комплект уплотнений. Старый неопрен теряет эластичность
• Для удобства сборки можно смазать резьбу немного силиконовой смазкой - это облегчит затяжку и предотвратит «прикипание»
