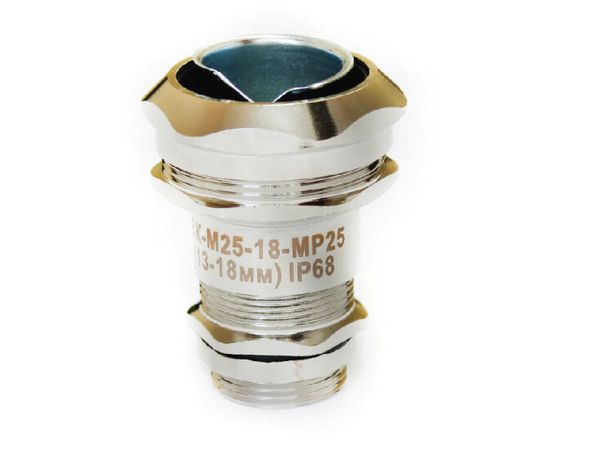

Кабельный ввод ВК-М25-18-МР25 M25 IP68 ГОФРОМАТИК zeta30016

Кабельный ввод ВК-М25-18-МР25 с защитой IP66/IP67/IP68 от бренда ЗЭТА Новосибирск - это герметичный сальник для присоединения металлорукава к корпусу электрооборудования, обеспечивающий защиту от пыли, воды и надёжный электрический контакт. Подходит для установки в щитах, шкафах и других металлических конструкциях в условиях промышленной среды.

Назначение и область применения

Кабельный ввод ВК-М25-18-МР25 с защитой IP66/IP67/IP68 используется для герметичного ввода кабеля, проложенного в металлорукаве, внутрь металлических корпусов электрооборудования - например, распределительных щитов, контрольных шкафов, коробок и другого НКУ. Он одновременно решает две задачи: создаёт герметичный проход и формирует непрерывную цепь заземления между металлорукавом и корпусом оборудования, что соответствует пункту 1.7.77 ПУЭ.

Область применения - тяжёлая промышленность: заводы, энергообъекты, насосные станции, системы автоматизации, где требуется высокая степень защиты и надёжное заземление.

Технические характеристики

• Номинальный размер резьбы: 25 мм
• Диапазон наружных диаметров кабеля: 13–18 мм
• Длина резьбы: 25 мм
• Размер шестигранника: 27 мм - позволяет использовать стандартный ключ для затяжки
• Материал: латунь никелированная - устойчив к коррозии, долговечен
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение), IP68 (длительное погружение под давлением)
• Температурный диапазон: от –40 C до +100 C - работает в суровых климатических условиях
• Тип уплотнения: резиновое кольцо - обеспечивает плотное прилегание к кабелю
• Исполнение: прямолинейное - монтаж без изгибов
• Крепление: с контргайкой - фиксирует положение и предотвращает самопроизвольное ослабление
• Цвет: серый
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров
• Поддерживает ввод плоского кабеля - совместим с широким спектром типов проводов
• Ударопрочная конструкция - выдерживает механические нагрузки

Совместимость и монтаж

Кабельный ввод ВК-М25-18-МР25 с защитой IP66/IP67/IP68 рассчитан на использование с металлорукавом, который должен иметь подходящий наружный диаметр. Уплотнительное кольцо внутри ввода адаптируется к кабелю диаметром 13–18 мм - перед установкой проверьте реальный диаметр кабеля, чтобы избежать перегрузки или проскальзывания.

Монтаж выполняется следующим образом:

1. На металлорукав надевается зажимная муфта и оконцеватель (входят в комплект конструкции).
2. Кабель продевается через рукав и ввод.
3. Ввод вворачивается в отверстие корпуса до упора - используйте ключ на 27 мм.
4. Затяните контргайку для фиксации и предотвращения люфта.

Герметизация достигается за счёт резинового кольца, которое сжимается при завинчивании. Перед первым запуском убедитесь, что резиновая заглушка (внутренняя часть ввода) не повреждена - она сохраняет IP68 до момента введения кабеля.

Безопасность и стандарты

Кабельный ввод ВК-М25-18-МР25 с защитой IP66/IP67/IP68 выполнен в соответствии с требованиями ПУЭ, пункт 1.7.77 - обеспечивает непрерывную цепь заземления между металлорукавом и корпусом оборудования через систему: металлорукав → оконцеватель → зажимная муфта → штуцер → эквипотенциальная гайка → корпус. Это исключает риск поражения током и снижает помехи.

Отсутствие галогенов делает изделие безопасным при пожаре - не выделяет едких газов, что важно для закрытых помещений и объектов с повышенными требованиями к пожарной безопасности.

Преимущества

• Тройная защита IP66/IP67/IP68 - одинаково эффективна в сырых, пыльных и подземных условиях
• Латунь с никелированием - прочнее стали, не ржавеет, легко моется
• Автоматическое заземление - не требует дополнительных проводов или клемм
• Ударопрочная конструкция - выдерживает вибрацию и случайные удары
• Поддержка плоского кабеля - универсальность для современных систем управления
• Высокая температурная стойкость - подходит для печей, нагревательных установок, холодильных камер

Ограничения применения

• Не предназначены для ввода кабелей с диаметром менее 13 мм или более 18 мм - возможна потеря герметичности
• Не рекомендован для использования с неметаллическими рукавами - функция заземления не будет работать
• Резиновая заглушка должна быть удалена перед введением кабеля; после этого IP68 теряется - не применяйте в постоянно погружённых средах без кабеля
• Не следует применять в средах с агрессивными химическими веществами - хотя латунь устойчива, длительный контакт с кислотами/щелочами может повредить никелевое покрытие

Примеры использования

• Ввод кабеля питания в промышленный щит управления станком с металлорукавом
• Подключение датчиков на конвейере в пищевой промышленности - требуют частой мойки и высокой защиты
• Монтаж в подземных коллекторах, насосных станциях - постоянная влага и пыль
• Установка в системах автоматизации на нефтеперерабатывающих заводах - высокая температура и взрывоопасная среда

Практические советы

• Перед монтажом всегда проверяйте внешний диаметр кабеля - он должен попадать в диапазон 13–18 мм. Кабель меньше 13 мм потребует дополнительного уплотнения.
• При использовании в условиях вибрации дополнительно контролируйте затяжку контргайки каждые 3–6 месяцев.
• Не перетягивайте резьбу - это может деформировать латунь и нарушить герметичность. Затягивайте до упора, затем ещё на ¼ оборота.
• Если кабель имеет жёсткую оболочку, слегка смажьте входной край силиконовой смазкой - так легче ввести его без повреждения уплотнителя.
• Артикул zeta30016 - это тот же самый кабельный ввод ВК-М25-18-МР25 с защитой IP66/IP67/IP68, выпускаемый под брендами ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - все версии идентичны по конструкции и характеристикам.
