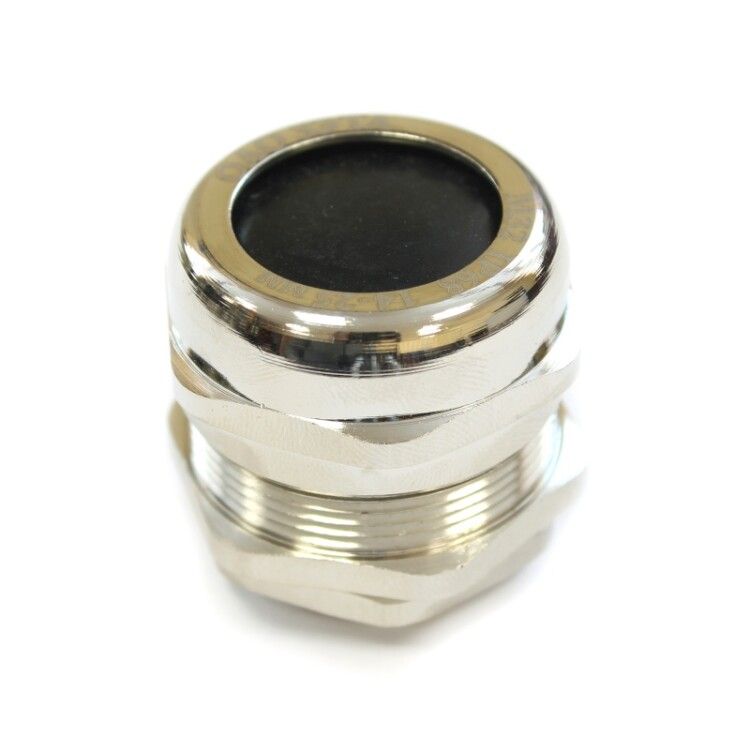

Кабельный ввод М 32 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 14-25мм) ГОФРОМАТИК (ЗЭТАРУС) - zeta30119

Кабельный ввод М 32 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 14-25 мм) от ЗЭТА Новосибирск — надёжный элемент для герметичного ввода кабелей в электрооборудование. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а трёхуровневая защита IP66–IP68 делает его подходящим для тяжёлых условий эксплуатации.

Назначение и область применения

Кабельный ввод М 32 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 14-25 мм) используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Он защищает внутренние проводники от механических повреждений, а само оборудование — от попадания пыли, воды и других загрязнений. Применяется в промышленных системах управления, на заводах, в насосных станциях, на объектах с высокой влажностью или на улице.

Технические характеристики

• Номинальная резьба: М 32 (наружная метрическая резьба)
• Диапазон диаметров кабеля: 14–25 мм (подходит для круглых и плоских кабелей)
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение в воду)
• Материал корпуса: латунь никелированная — коррозионностойкая, прочная, не требует окраски
• Температурный диапазон: от –40 °C до +100 °C
• Длина резьбы: 9 мм
• Размер шестигранника: 36 мм — удобно затягивать ключом
• Тип уплотнения: эластичное кольцо из резины, совмещённое с пластиковой зажимной втулкой
• Крепление: с контргайкой — позволяет фиксировать ввод в отверстии и предотвращать проворачивание
• Цвет: серый
• Безгалогенный состав — соответствует требованиям экологической безопасности
• Ударопрочная конструкция — выдерживает механические нагрузки

Совместимость и монтаж

Кабельный ввод М 32 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 14-25 мм) устанавливается в подготовленное отверстие диаметром 32 мм с резьбой. Для монтажа:

• Проденьте кабель через уплотнительную втулку и зажимную втулку
• Соберите комплект: корпус → уплотнительное кольцо → зажимная втулка → кабель
• Вставьте собранный ввод в отверстие щита
• Затяните контргайку ключом на 36 мм — не перетягивайте, чтобы не деформировать уплотнение
• Проверьте плотность: при правильном монтаже кабель не должен свободно двигаться внутри

Подходит для установки в металлические и пластиковые панели толщиной до 8 мм. Герметизация достигается за счёт комбинации резинового кольца и жёсткой зажимной втулки — она равномерно сдавливает кабель по всему периметру.

Безопасность и стандарты

Кабельный ввод М 32 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 14-25 мм) соответствует международным нормам для степени защиты IP66–IP68. Отсутствие галогенов снижает риск образования токсичных газов при возгорании. Конструкция выполнена в соответствии с требованиями к использованию в промышленных условиях (НКУ). Сертифицирован для работы в зонах с повышенными требованиями к взрывозащите и химической стойкости.

Преимущества

• Высокая герметичность благодаря двойному уплотнению — кольцо + зажимная втулка
• Никелированное покрытие латуни — устойчиво к коррозии, легко моется, не теряет вид
• Широкий температурный диапазон — работает даже в холодных регионах и рядом с нагревательными элементами
• Поддержка плоского кабеля — можно использовать не только круглые, но и прямоугольные жилы
• Ударопрочность — не растрескивается при случайных ударах или вибрациях
• Контргайка исключает самопроизвольное ослабление крепления

Ограничения применения

• Не предназначены для бронированных кабелей — они слишком жёсткие и могут повредить уплотнение
• Не рекомендованы для кабелей с диаметром менее 14 мм — возможен люфт и потеря герметичности
• Не следует применять в местах постоянного воздействия открытого пламени или сверхвысоких температур выше +100 °C
• При монтаже в тонкие панели (менее 3 мм) требуется дополнительная опора — иначе есть риск деформации корпуса

Примеры использования

• Ввод силовых кабелей в частотные преобразователи на конвейерных линиях
• Герметизация кабелей управления в дождевых и морозных условиях — например, на тепловых пунктах
• Подключение датчиков в технологических щитах пищевой промышленности — где важна чистота и мойка водой под давлением
• Монтаж в распределительные устройства на нефтегазовых платформах — там, где нужна максимальная защита от влаги и соли

Практические советы

• Перед установкой проверьте внешний диаметр кабеля — он должен находиться в диапазоне 14–25 мм. Если кабель меньше 14 мм — используйте переходную втулку или другой ввод
• При работе с несколькими кабелями — не перегружайте один ввод; каждый ввод рассчитан на один кабель
• При необходимости замены уплотнения — используйте оригинальные запчасти от ЗЭТА Новосибирск, чтобы сохранить класс защиты IP68
• При монтаже в вибрирующих конструкциях — дополнительно закрепите кабель на расстоянии 10–15 см от ввода, чтобы снизить нагрузку на уплотнение
• Артикул zeta30119 — это точный номер для заказа запасных частей и аналогов. Сохраняйте его при закупках.
