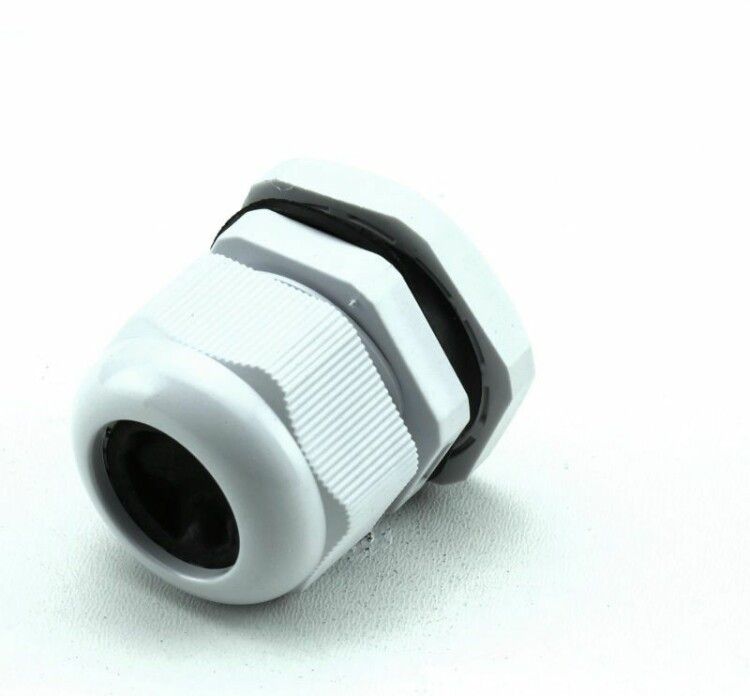

Сальник MG 32 IP68 d кабеля 16-21мм пластик. сер. ГОФРОМАТИК/ЗЭТАРУС zeta30904

Сальник MG 32 пластик (16-21мм) IP68 серый ГОФРОМАТИК, ЗЭТАРУС - это надёжный кабельный ввод из полиамида для герметичного ввода кабелей в электрооборудование. Подходит для установки в корпуса с резьбой M32, обеспечивает степень защиты IP68 и выдерживает экстремальные температуры. Артикул zeta30904 соответствует требованиям промышленного монтажа.

Назначение и область применения

Сальник MG 32 пластик (16-21мм) IP68 серый ГОФРОМАТИК, ЗЭТАРУС используется для герметичного ввода кабелей диаметром 16–21 мм в корпуса оборудования с резьбой М32. Обеспечивает защиту от пыли, воды и механических воздействий. Применяется в промышленных системах: панели управления, распределительные щиты, насосы, станки, системы автоматизации, где требуется высокая герметичность и долговечность.

Технические характеристики

• Номинальный размер резьбы: M32
• Диапазон диаметров кабеля: 16–21 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, химически стойкий, без галогенов
• Тип уплотнения: эластичное кольцо, плотно обжимает кабель
• Крепление: с контргайкой для надёжной фиксации на корпусе
• Длина резьбы: 12 мм
• Размер шестигранника: 38 мм - удобно затягивать ключом
• Температурный диапазон: от –40 C до +100 C
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов
• Цвет: серый
• Ударопрочность: да - выдерживает механические нагрузки
• Покрытие: необработанная поверхность - не требует дополнительной обработки
• Состав: без галогенов - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Сальник MG 32 пластик (16-21мм) IP68 серый ГОФРОМАТИК, ЗЭТАРУС совместим с любыми корпусами, имеющими внутреннюю метрическую резьбу M32. Устанавливается в следующем порядке:

1. Продеть кабель через корпус ввода и уплотнительное кольцо.
2. Надеть прижимную гайку и контргайку на кабель.
3. Ввернуть корпус в подготовленное отверстие в корпусе оборудования.
4. Затянуть контргайку ключом на 38 мм, затем прижимную гайку - до плотного обжатия кабеля.

Не допускается перегиб кабеля ближе чем на 5 диаметров от входа. Для кабелей меньшего диаметра (<16 мм) используйте уплотнители с меньшим проходом - иначе защита IP68 будет нарушена.

Безопасность и стандарты

Сальник MG 32 пластик (16-21мм) IP68 серый ГОФРОМАТИК, ЗЭТАРУС соответствует требованиям IEC 60529 по классу защиты IP68. Материал полиамид без галогенов снижает риск образования токсичных веществ при возгорании. Соответствует RoHS по составу материалов. Не содержит свинца, кадмия, ртути.

Преимущества

• Высокая герметичность - IP68 позволяет использовать в условиях повышенной влажности, на улице, в помещениях с мойкой.
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами.
• Ударопрочность - не трескается при случайных ударах во время монтажа или эксплуатации.
• Лёгкий вес и простота установки - не требует специальных инструментов, кроме обычного ключа на 38 мм.
• Отсутствие галогенов - безопаснее для окружающей среды и персонала при аварийных ситуациях.

Ограничения применения

• Не предназначены для ввода труб, жёстких проводов или многожильных кабелей с металлической оплёткой - возможна деформация уплотнителя.
• Не рекомендован для постоянного давления выше 1 бара - не является напорным соединением.
• Не следует применять в средах с агрессивными растворителями (например, ацетон, бензин) - материал PA может набухать.
• Диаметр кабеля должен точно попадать в диапазон 16–21 мм; при меньших значениях - потеря герметичности.

Примеры использования

• Ввод силового кабеля в промышленный контроллер типа Siemens S7-1200.
• Герметизация кабелей в датчик уровня жидкости, установленном в резервуаре.
• Подключение кабелей к частотному преобразователю в цехе с регулярной мойкой оборудования.
• Фиксация сигнальных кабелей в распределительной коробке на открытой площадке.

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - даже 1 мм выход за пределы 16–21 мм нарушает IP68.
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними - минимум 20 мм, чтобы не ослабить стенку корпуса.
• Затягивайте контргайку равномерно - перекос вызывает неравномерное обжатие и протечки.
• Для кабелей с толстой изоляцией можно слегка смазать уплотнитель мыльным раствором - облегчит введение и продлит срок службы кольца.
• Артикул zeta30904 - единственный номер для заказа запасных частей. Храните его при оформлении заявок.
