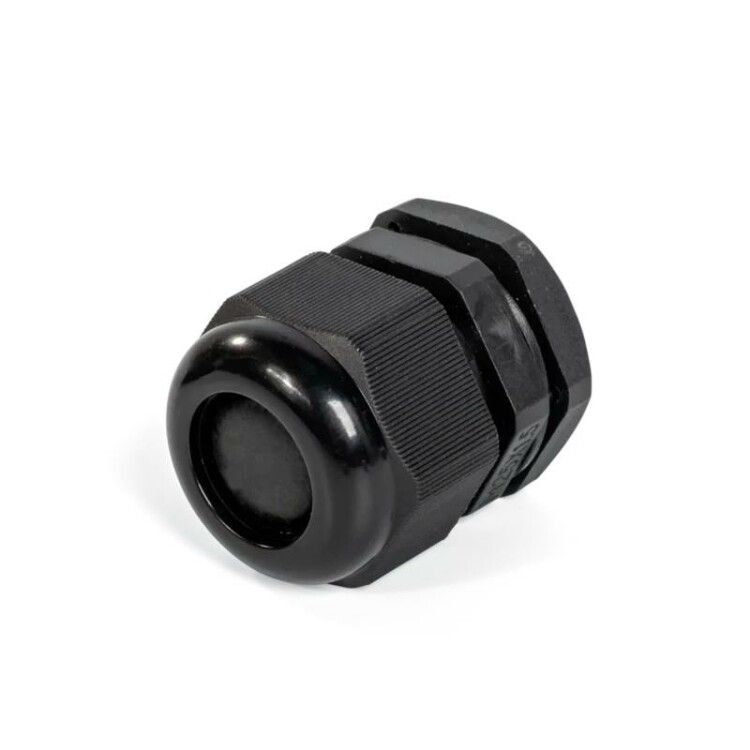

Нейлоновые герметичные кабельные вводы с метрической резьбой M-32 - 80047 КВТ

Ввод кабельный M32 (16-20 мм) от Fortisflex и КВТ (артикул 80047) предназначен для надежного и герметичного прохода кабелей через стенки электрических щитов и оборудования, особенно в условиях повышенной влажности, пыли или открытых площадок.

Назначение и область применения

Этот кабельный ввод используется для вывода силовых и сигнальных кабелей в корпуса распределительных щитов, автоматических станций, промышленного оборудования и внешних устройств. Подходит для установки в помещениях и на улице благодаря высокой степени защиты IP68. Часто применяется в пищевой, химической, нефтегазовой отраслях, на объектах ЖКХ и транспорте.

Технические характеристики

• Наружный диаметр: 32 мм
• Диапазон сечений кабелей: 16–21 мм (для круглых и плоских кабелей)
• Номинальная резьба: M12 мм (по EN 60423)
• Длина резьбы: 15 мм
• Размер шестигранника: 40,4 мм (маркирован на гайке для удобства монтажа)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, устойчив к УФ-излучению
• Материал уплотнения: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу
• Температурный диапазон: –40 C … +100 C (кратковременно выдерживает до +120 C)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Количество слоёв уплотнения: многослойная зона - обеспечивает плотную фиксацию кабелей разного диаметра
• Цвет: черный
• Наличие контргайки: да - позволяет закрепить ввод в стенке корпуса
• Разъемный сальник: да - можно собирать и разбирать без демонтажа кабеля
• Поддержка плоского кабеля: да - уплотнение адаптируется под прямоугольные жилы
• Содержание галогенов: да - не соответствует требованиям Halogen-free, не подходит для чувствительных сред
• Поверхность: необработанная - без антикоррозийного покрытия

Совместимость и монтаж

Ввод кабельный M32 (16-20 мм) устанавливается в подготовленное отверстие диаметром 32 мм. Для сверления используются гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После проделывания отверстия ввод вставляется внутрь, фиксируется контргайкой и затягивается ключом на 40,4 мм. Особые засечки на гайке предотвращают её самоотвинчивание при вибрации. Разъемная конструкция позволяет менять кабели без полного демонтажа устройства.

Безопасность и стандарты

Соответствует стандарту EN 60423 для метрической резьбы. Высокая электрическая прочность (60 кВ/мм) и удельное сопротивление (10¹² Ом·см) обеспечивают безопасную работу в цепях переменного и постоянного тока. Применение неопрена и полиамида гарантирует стойкость к агрессивным средам. Однако наличие галогенов исключает использование в системах с требованием к безгалогенной безопасности (например, в метро, подземных сооружениях, судостроении).

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, пыльных и уличных условий
• Многослойное уплотнение - один ввод подходит для кабелей от 16 до 21 мм
• Поддержка плоских кабелей - снижает необходимость в доработке жил
• Разъемная конструкция - экономит время при замене или обслуживании
• Закрепление контргайкой - устраняет риск проскальзывания в толще панели
• Устойчивость к маслам, топливу и УФ-излучению - долгий срок службы даже на открытом воздухе
• Маркировка ключа на гайке - ускоряет сборку и минимизирует ошибки

Ограничения применения

• Не подходит для применений, где требуется отсутствие галогенов (например, в медицинских, железнодорожных или подземных системах)
• Не предназначена для кабелей с наружным диаметром менее 16 мм - возможен люфт и потеря герметичности
• Необработанная поверхность корпуса - не защищена от механических повреждений; не рекомендуется для агрессивных химических сред без дополнительной защиты
• Максимальная рабочая температура 100 C - не использовать в местах с постоянными перегревами (например, рядом с нагревательными элементами)

Примеры использования

• Ввод кабелей в промышленные щиты управления на заводе
• Подключение датчиков и исполнительных механизмов на уличных осветительных опорах
• Герметизация входов в частотные преобразователи на насосных станциях
• Монтаж в экскаваторах, бульдозерах и другой спецтехнике
• Обвязка кабелей в подземных камерах связи и канализационных колодцах

Практические советы

• Перед монтажом проверьте наружный диаметр кабеля - он должен находиться в диапазоне 16–21 мм. Для кабелей меньше 16 мм используйте переходники или другие модели.
• При использовании плоского кабеля ориентируйте его широкую сторону параллельно резьбе - так уплотнение работает эффективнее.
• Затягивайте контргайку равномерно, не переусердствуя - перетяжка может деформировать уплотнение.
• Для монтажа в толстых панелях (более 10 мм) убедитесь, что длина резьбы 15 мм достаточна для надежного зацепления.
• Используйте только рекомендованные прессы и матрицы - некорректное отверстие нарушит герметичность.
• Храните вводы в сухом месте - неопрен может терять эластичность при длительном воздействии солнечного света вне эксплуатации.
