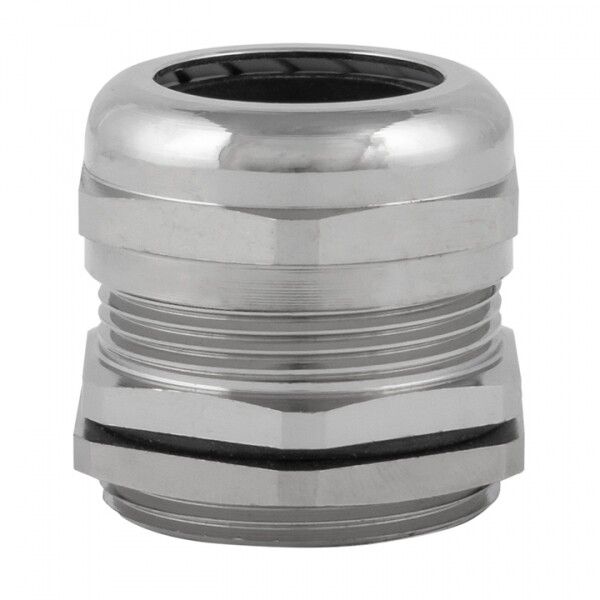

Сальник металлический MGM32 IP68 d проводника 15-22 мм. PROxima | plc-mgm-32 EKF

Сальник металлический MGM32 IP68 диаметр проводника 15–22 мм от EKF PROxima обеспечивает герметичный и надёжный ввод кабеля в электрооборудование, сохраняя степень защиты IP68 даже в агрессивных условиях. Этот сальник подходит для промышленных шкафов, станций управления и систем автоматизации.

Назначение и область применения

Сальник металлический MGM32 IP68 диаметр проводника 15–22 мм предназначен для герметичного прохода силовых и сигнальных кабелей через стенки электрических шкафов, распределительных устройств и корпусов оборудования. Он используется там, где важна высокая защита от пыли, воды, химических веществ и механических воздействий. Подходит для установки в промышленных НКУ, на заводах, в энергоустановках, на объектах транспорта и в зонах с повышенной влажностью.

Технические характеристики

• Диаметр кабеля: 15–22 мм - позволяет фиксировать кабели среднего сечения, включая бронированные
• Размер резьбы: M32 - совместим с отверстиями стандарта М32 в шкафах и корпусах
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, легко моется, не выделяет вредных веществ
• Уплотнение: неопреновое кольцо + нейлоновая зубчатая муфта - обеспечивает плотную посадку и компенсирует натяжение кабеля
• Разгрузка натяжения: да - предотвращает перегрузку кабеля при внешних усилиях
• Температурный диапазон: –40…+100 C - работает в холодных и жарких помещениях, включая морозильные камеры и печи
• Длина резьбы: 9 мм - достаточна для надёжного соединения с тонкими и толстыми стенками
• Размер шестигранника: 34 мм - удобен для затяжки обычным ключом
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Исполнение: прямолинейное - монтируется прямо в отверстие без угловых переходов
• Без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Взрывобезопасное исполнение - соответствует требованиям взрывозащищённых зон
• Стойкость к УФ-излучению - не теряет эластичность на открытом воздухе
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и сборки

Совместимость и монтаж

Сальник MGM32 IP68 диаметр проводника 15–22 мм монтируется в отверстие диаметром 32 мм с резьбой M32. Для установки:

• Заведите кабель через центральное отверстие сальника
• Наденьте уплотнительное кольцо и зубчатую муфту
• Вставьте сальник в отверстие корпуса
• Закрутите стопорную гайку до упора - используйте ключ на 34 мм
• Не перетягивайте: избыточное усилие может повредить уплотнение

Подходит для кабелей с броней, в том числе с металлической оплёткой. Герметизация достигается за счёт сжатия неопрена между муфтой и кабелем. Не требует дополнительных герметиков.

Безопасность и стандарты

Сальник EKF PROxima MGM32 выполнен в соответствии с требованиями безопасности для промышленного оборудования. Его взрывобезопасное исполнение и отсутствие галогенов позволяют использовать его в зонах с риском возгорания и взрыва. Никелированное покрытие исключает образование коррозии, что важно в пищевой, химической и медицинской промышленности. Соответствует нормам IEC 60529 (IP68) и EN 62444.

Преимущества

• Высокая герметичность - IP68 гарантирует работу в сырых, пыльных и подземных условиях
• Долговечность - латунь и неопрен служат десятилетиями даже при постоянных температурных колебаниях
• Удобство монтажа - один элемент заменяет несколько деталей, не нуждается в сварке или клее
• Универсальность - подходит для пластиковых, стальных и нержавеющих корпусов
• Экологическая безопасность - без галогенов, не выделяет токсинов при нагреве

Ограничения применения

• Не применяется для кабелей с диаметром менее 15 мм - возможен проскальзывание и потеря герметичности
• Не рекомендуется для кабелей с жёсткой оболочкой толще 22 мм - не обеспечивается равномерное сжатие уплотнителя
• Не предназначено для частого демонтажа - многократная установка снижает эффективность уплотнения
• Не следует использовать в средах с агрессивными растворителями (например, ацетон, бензол) - может разрушить неопрен

Примеры использования

• Ввод кабелей в шкафы управления насосных станций
• Проход кабелей в промышленные контроллеры на производстве
• Кабельные вводы в взрывозащищённые светильники
• Подключение датчиков в морозильных камерах
• Вводы в шкафы АСУ ТП на нефтеперерабатывающих заводах

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 15–22 мм. Кабель меньше 15 мм лучше фиксировать с помощью адаптера или другого сальника
• При использовании бронированного кабеля убедитесь, что броня не задевает внутренние поверхности уплотнителя - она должна входить свободно
• Для шкафов из нержавеющей стали используйте этот сальник - его никелированное покрытие не вызывает гальванической коррозии
• При монтаже в открытых зонах (на улице) - учитывайте УФ-стойкость, но всё равно периодически осматривайте уплотнение на трещины
• Не смешивайте сальники разных серий - даже при одинаковой резьбе уплотнители могут отличаться по материалу и давлению сжатия
