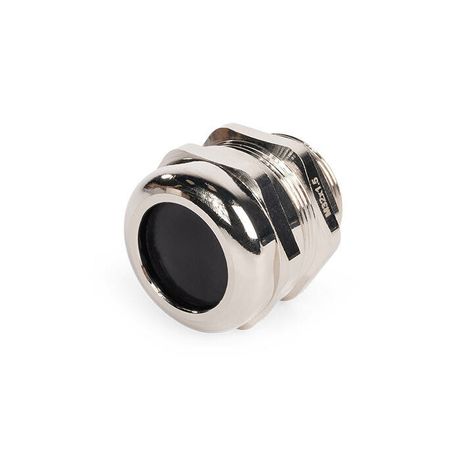

Ввод кабельный латунный МGM-L 32 (18-25 мм) | 88618 Fortisflex КВТ

Ввод кабельный латунный МGM-L 32 (18-25 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 18–25 мм при монтаже в электрощитовое оборудование. Артикул 88618 предназначен для условий с высокими требованиями к защите от пыли, влаги и химических воздействий.

Назначение и область применения

Ввод кабельный латунный МGM-L 32 (18-25 мм) используется для вывода кабелей из электрощитов, распределительных устройств и других металлических корпусов с сохранением степени защиты IP68. Применяется там, где важна герметичность: на производстве, в условиях повышенной влажности, на открытых площадках, в системах автоматизации, на насосных станциях, в пищевой и химической промышленности.

Технические характеристики

• Диапазон диаметров кабелей: 18–25 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен - устойчив к температурным колебаниям и химикатам
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствует EN 60423
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Ввод кабельный латунный МGM-L 32 (18-25 мм) монтируется в подготовленное круглое отверстие диаметром 32 мм. Удлинённая резьба позволяет плотно закрепить изделие в стенках толщиной до 8 мм. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Подходят матрицы МПО и наборы перфоформ НМПО-PG, НМПО-MG. После установки затяните накидную гайку рукой, затем доведите момент ключом - не переусердствуйте, чтобы не повредить уплотнители.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрической резьбы
• Материалы прижимной вставки сертифицированы по UL94 V2 - самозатухающий нейлон
• IP68 подтверждает возможность работы в постоянном контакте с водой

Преимущества

• Никелированная латунь - устойчива к коррозии, не требует покраски
• Неопреновые уплотнения сохраняют эластичность при экстремальных температурах
• Пластиковая вставка равномерно сжимается вокруг кабеля, исключая люфт
• Защитная мембрана дополнительно задерживает пыль даже при деформации кабеля
• Высокая механическая прочность - выдерживает вибрацию и нагрузки на кабель

Ограничения применения

• Не предназначена для кабелей с диаметром менее 18 мм - возможен проскок и потеря герметичности
• Не следует использовать с жесткими многожильными кабелями без внутреннего усиления - риск повреждения уплотнителей
• При температурах выше +120 C срок службы уплотнений снижается
• Не рекомендуется применять в условиях постоянного давления воды выше 1 бар без дополнительной проверки

Примеры использования

• Ввод силовых кабелей в щиты управления станков ЧПУ
• Подключение датчиков в дождевых зонах на конвейерах пищевого производства
• Герметизация кабелей в подземных распределительных пунктах
• Монтаж в шкафы насосных станций, работающих в агрессивной среде

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в диапазон 18–25 мм без усилия
• Используйте только указанные матрицы для сверления - отклонение в размере отверстия нарушит герметичность
• Затягивайте накидную гайку до момента, когда уплотнитель начнёт слегка сжиматься - избыточный крутящий момент раздавит кольцо
• При замене старого ввода - осмотрите уплотнители на трещины и деформации, даже если они кажутся целыми
• Для кабелей с оболочкой из ПВХ или полиэтилена - выбирайте этот ввод, так как неопрен хорошо адгезирует с этими материалами
