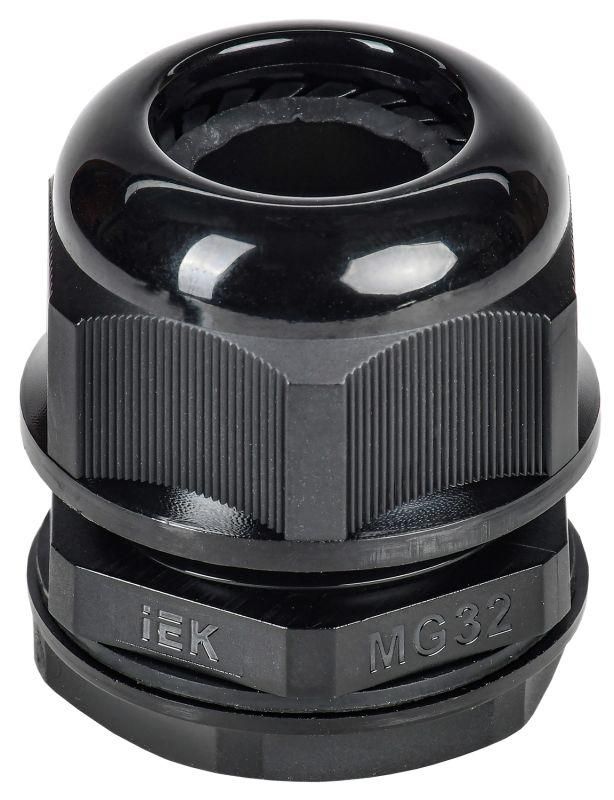

Сальник MG 32 диаметр проводника 18-25мм IP68 | YSA20-21-32-68-K02 IEK

Сальник MG 32 диаметр проводника 18–25 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических повреждений. Артикул ysa20-21-32-68-k02 подходит для установки в шкафы, распределительные устройства и другие корпуса, где требуется надёжная изоляция точки прохода.

Назначение и область применения

Сальник MG 32 диаметр проводника 18–25 мм IP68 используется для безопасного вывода кабелей через стенки металлических или пластиковых корпусов. Он предотвращает попадание пыли, воды и других внешних воздействий внутрь оборудования, сохраняя целостность электрической цепи. Применяется в промышленной автоматизации, на транспорте, в энергетике и в системах управления - там, где важна долговечность и надёжность соединения.

Технические характеристики

• Номинальный размер резьбы: M32×1.5 - стандартизированная метрическая резьба для фиксации в отверстии корпуса
• Диаметр кабеля: 18–25 мм - оптимальный диапазон для средних силовых и сигнальных кабелей
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Материал: полиамид (PA) - высокопрочная, химически стойкая термопластичная композиция
• Температурный диапазон: –40…+100 C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Тип уплотнения: эластичное кольцо - плотно обжимает кабель, исключая зазоры
• Наличие контргайки: да - позволяет жёстко зафиксировать сальник в корпусе и предотвратить самоотвинчивание
• Размер ключа: 41 мм - удобный размер для монтажа стандартным гаечным ключом
• Цвет: чёрный - устойчивый к УФ-излучению, не выгорает на солнце
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Защита от перегибов: да - конструкция снижает риск повреждения жил кабеля при многократном изгибе

Совместимость и монтаж

Сальник MG 32 диаметр проводника 18–25 мм IP68 совместим с любыми корпусами, имеющими резьбу M32×1.5. Для установки необходимо просверлить отверстие соответствующего диаметра, завинтить сальник с помощью ключа на 41 мм, затем протянуть кабель через уплотнительное кольцо и затянуть контргайку. Убедитесь, что диаметр кабеля находится в пределах 18–25 мм - меньший кабель не будет достаточно зажат, больший - деформирует уплотнение.

Безопасность и стандарты

Сальник соответствует требованиям международных норм для устройств степени защиты IP68. Материал полиамид (PA) не поддерживает горение и устойчив к большинству промышленных масел и растворителей. Конструкция не содержит токсичных веществ, соответствует RoHS.

Преимущества

• Высокая степень герметичности - идеально для влажных, пыльных и агрессивных сред
• Уплотнительное кольцо обеспечивает равномерное давление на кабель, не повреждая изоляцию
• Контргайка исключает случайную разгерметизацию при вибрации
• Полиамид устойчив к температурным колебаниям и механическим нагрузкам
• Готов к монтажу без дополнительных инструментов - просто завинчивается и фиксируется

Ограничения применения

• Не предназначена для кабелей с диаметром менее 18 мм или более 25 мм - возможна потеря герметичности
• Не рекомендуется использовать в условиях постоянного давления выше 1 бара - хотя IP68 допускает погружение, максимальное давление зависит от конкретного исполнения корпуса
• Не подходит для ввода труб или гибких рукавов - только для одножильных/многожильных кабелей с круглым сечением
• Не следует применять в средах с агрессивными кислотами или щелочами - материал PA имеет ограниченную химическую стойкость

Примеры использования

• Ввод кабеля питания в распределительный щит на производстве
• Подключение датчиков к контроллеру в условиях повышенной влажности (например, на пищевых производствах)
• Заводка кабелей в частотные преобразователи, установленные на открытых площадках
• Монтаж в шкафы управления насосными станциями, где есть риск брызг и конденсата

Практические советы

• Перед установкой проверьте точный диаметр кабеля - используйте штангенциркуль, особенно если он покрыт оболочкой
• Если кабель слишком тонкий, используйте специальные переходные вставки - они доступны в серии MG
• При монтаже в вертикальные поверхности всегда затягивайте контргайку после основной - это предотвратит сползание
• Не применяйте сальник MG 32 диаметр проводника 18–25 мм IP68 в качестве крепёжного элемента - он не рассчитан на механическую нагрузку
• При замене старого сальника удалите все остатки герметика или резины - они могут нарушить посадку нового изделия
