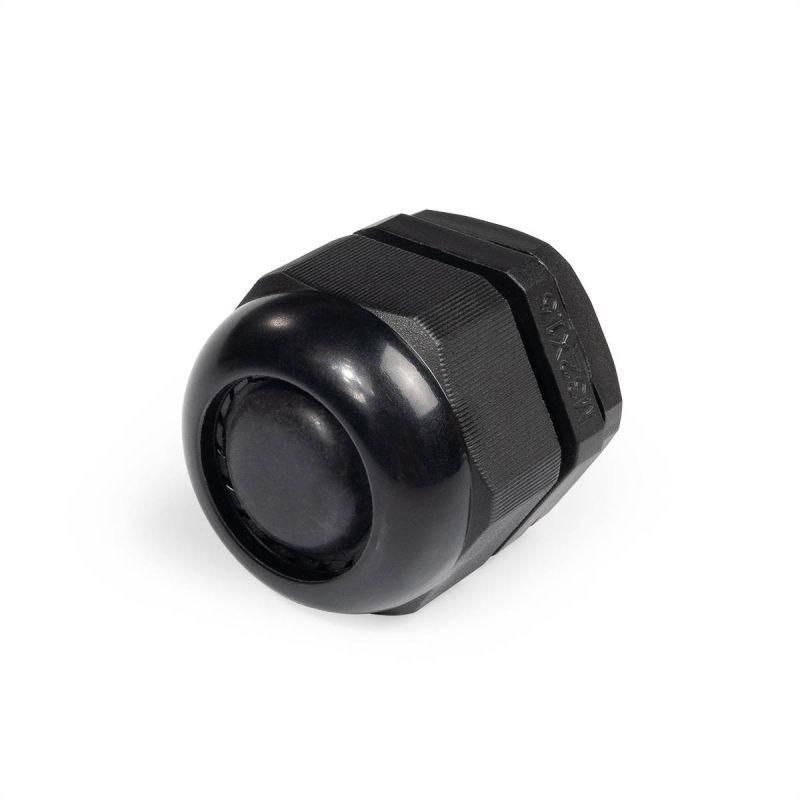

Кабельный ввод пластиковый М32 (18-25 мм) | 88163 Fortisflex КВТ

Ввод кабельный пластиковый М32 (18-25 мм) от Fortisflex и КВТ (артикул 88163) предназначен для герметичного прохода кабелей через стенки электрических шкафов и корпусов оборудования. Его конструкция обеспечивает надежную защиту от пыли, воды и механических воздействий, что делает его подходящим как для внутренней, так и для наружной установки.

Назначение и область применения

Ввод кабельный пластиковый М32 (18-25 мм) используется для вывода кабелей из электрических щитов, распределительных устройств, автоматических систем управления и другого промышленного оборудования. Подходит для плоских и круглых кабелей с диаметром 18–25 мм. Применяется в условиях повышенной влажности, на улице, в цехах с агрессивными средами — например, на конвейерах, насосных станциях, в пищевой и химической промышленности.

Технические характеристики

• Номинальная резьба: M32 по стандарту EN 60423
• Диапазон диаметров кабеля: 18–25 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, без галогенов
• Материал уплотнения: неопрен
• Температурный режим: от –40 °C до +100 °C (кратковременно выдерживает до +120 °C)
• Длина резьбы: 15 мм
• Размер ключа: 42 мм (маркировка нанесена на гайку)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Конструкция уплотнения: многослойная зона, обеспечивающая плотное прилегание
• Тип исполнения: прямолинейный
• Цвет: черный
• Покрытие: необработанная поверхность
• Наличие контргайки: да — фиксирует положение ввода после монтажа
• Защитная мембрана: предотвращает попадание пыли в резьбу до установки

Совместимость и монтаж

Ввод кабельный пластиковый М32 (18-25 мм) устанавливается в подготовленное отверстие в стенке шкафа или корпуса. Для сверления отверстий рекомендуется использовать гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После проделывания отверстия ввод вставляется, закручивается с помощью ключа на 42 мм, затем фиксируется контргайкой. Самозатухающий материал корпуса снижает риск распространения горения при перегреве.

Безопасность и стандарты

Ввод соответствует требованиям стандарта EN 60423 для метрической резьбы. Выполнен из материалов без галогенов — при возгорании не выделяет токсичных паров. Уплотнение из неопрена устойчиво к маслам, бензину, дизтопливу и другим агрессивным жидкостям. Электроизоляционные свойства позволяют применять в высоковольтных системах с напряжением до 60 кВ/мм.

Преимущества

• Высокая степень защиты IP68 — подходит для экстремальных условий
• Контргайка с засечками исключает саморазвинчивание при вибрации
• Многослойное уплотнение гарантирует герметичность даже при изменении диаметра кабеля
• Устойчивость к УФ-излучению позволяет использовать на открытом воздухе
• Широкий температурный диапазон — работает в холодных регионах и рядом с нагревательными элементами
• Наличие маркировки ключа на гайке ускоряет монтаж и снижает вероятность ошибки

Ограничения применения

Не предназначено для кабелей с диаметром менее 18 мм или более 25 мм — при использовании вне этого диапазона теряется герметичность. Не следует применять в условиях постоянного давления выше атмосферного (например, подводные системы). Не рекомендуется для кабелей с жесткой броней или металлической оплеткой — возможна повреждение уплотнения. Также не подходит для кабелей с внешним покрытием из силикона или этиленпропиленового каучука — они плохо совместимы с неопреновым уплотнителем.

Примеры использования

• Ввод силовых кабелей в промышленные частотные преобразователи
• Подключение датчиков и исполнительных механизмов на конвейерных линиях
• Герметизация входов в щитовые помещения на открытых площадках (энергообъекты, водоканалы)
• Монтаж в оборудовании пищевой промышленности, где требуется частая мойка и стерилизация
• Использование в нефтегазовой отрасли — устойчивость к топливу и маслам

Практические советы

• Перед установкой проверьте точный диаметр кабеля — он должен находиться в пределах 18–25 мм. Лучший результат достигается при диаметре около 20–22 мм.
• При монтаже используйте только ключ на 42 мм — другие инструменты могут повредить резьбу или засечки на гайке.
• Закручивайте контргайку после основной гайки, чтобы зафиксировать положение и предотвратить люфт.
• Если кабель имеет тонкую оболочку, перед вводом можно слегка затянуть уплотнение руками — это повысит герметичность.
• Для наружной установки убедитесь, что ввод установлен с небольшим уклоном вниз — это предотвратит скопление воды внутри.
• Храните запасные вводы в сухом месте — хотя материал устойчив к УФ, долгое пребывание на солнце может уменьшить эластичность уплотнителя.
