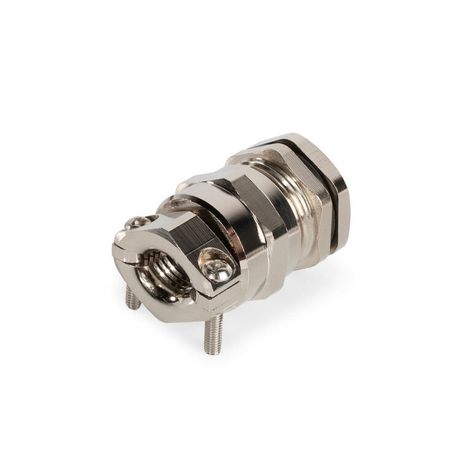

Ввод кабельный латунный MGM-DL 32 (18-25 мм) | 88635 Fortisflex КВТ

Кабельный ввод латунный MGM-DL 32 (18-25 мм) от Fortisflex предназначен для герметичного прохода кабелей через стенки электрощитов и распределительных устройств. Этот элемент обеспечивает надёжную защиту от пыли, воды и механического вытягивания, сохраняя работоспособность в экстремальных условиях. Артикул 88635 соответствует требованиям промышленной автоматизации и энергетики.

Назначение и область применения

Кабельный ввод латунный MGM-DL 32 (18-25 мм) используется для вывода кабелей из корпусов электрощитов, шкафов управления, станков и другого промышленного оборудования. Подходит для условий с высокой влажностью, запылённостью, а также там, где требуется защита от химических веществ - например, на заводах, в нефтегазовой отрасли, на транспорте и в пищевой промышленности.

Технические характеристики

• Диапазон диаметров кабелей: 18–25 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен (эластомер, устойчивый к температуре и химии)
• Рабочая температура: от –40 C до +100 C; кратковременно допускается +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствие EN 60423
• Фиксация кабеля: двухкомпонентная система полугаек с винтами
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Кабельный ввод латунный MGM-DL 32 (18-25 мм) устанавливается в подготовленное отверстие диаметром 32 мм. Для сверления отверстий рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы и наборы перфоформ: НМПО-PG, НМПО-MG

После установки в отверстие, накидная гайка закручивается снаружи, а внутренние винты затягиваются для фиксации кабеля. Уплотнительная вставка плотно обжимает оболочку кабеля, исключая зазоры. Не требует специального инструмента для сборки - достаточно обычного ключа.

Безопасность и стандарты

Изделие соответствует стандарту EN 60423 на метрическую резьбу и имеет сертифицированную степень защиты IP68. Материалы прижимной вставки (нейлон 6.6) соответствуют норме UL94 V2 - самозатухающая горючесть. Кабельный ввод латунный MGM-DL 32 (18-25 мм) не содержит свинца и соответствует RoHS.

Преимущества

• Двухступенчатая фиксация кабеля - предотвращает выдергивание даже при значительном усилии
• Никелированная латунь обеспечивает коррозионную стойкость и долгий срок службы
• Неопреновые уплотнения сохраняют эластичность при низких и высоких температурах
• Защитная мембрана внутри горловины препятствует проникновению пыли даже при отсутствии кабеля
• Поддерживает герметичность при наличии нескольких кабелей одного диаметра

Ограничения применения

• Не предназначена для кабелей с диаметром менее 18 мм - возможен проскок и потеря герметичности
• Не рекомендуется использовать с жесткими многожильными кабелями без оболочки - риск повреждения уплотнителей
• При температурах выше +100 C более 1 часа снижается долговечность уплотнений
• Не совместим с кабелями, имеющими металлическую оплётку без термоусадки - может повредить резиновый уплотнитель

Примеры использования

• Электрощиты на насосных станциях - защита от влаги и химически активной среды
• Контроллеры промышленных роботов - надёжная фиксация кабелей при постоянных вибрациях
• Шкафы управления в нефтедобыче - устойчивость к нефтепродуктам и широкому температурному диапазону
• Системы автономного освещения на открытых площадках - защита от пыли и перепадов температур

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен находиться в пределе 18–25 мм. Лучший результат достигается при диаметре 20–23 мм.
• При использовании нескольких кабелей - убедитесь, что суммарный диаметр не превышает 25 мм. Превышение нарушает герметичность.
• Затягивайте винты равномерно - перекос приводит к деформации уплотнителя и потере IP68.
• При замене кабеля - не используйте силу, чтобы вытащить старый. Разберите ввод полностью, чтобы не повредить резьбу и уплотнения.
• Для частого обслуживания выбирайте модели с накидной гайкой - они позволяют легко демонтировать ввод без снятия всего щита.
