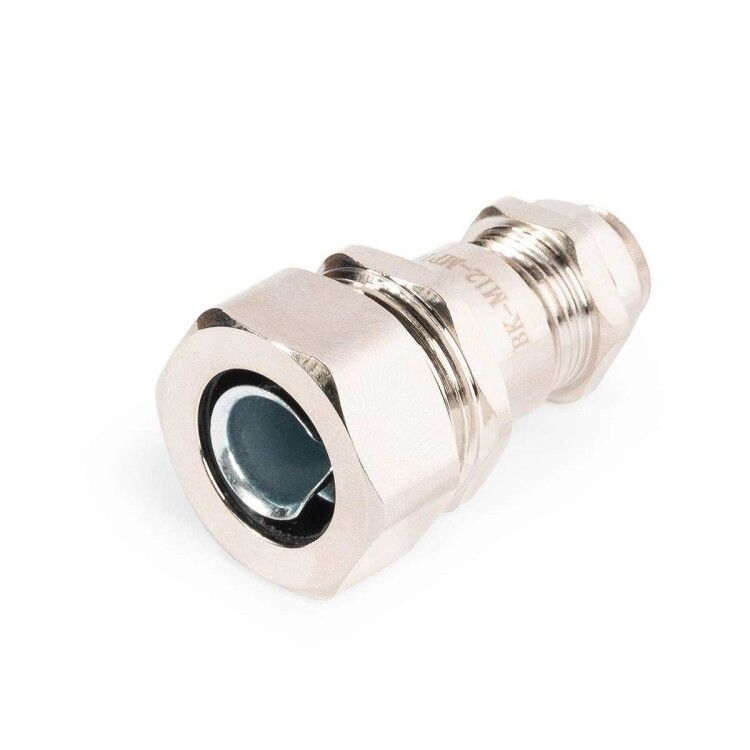

Ввод кабельный для металлорукава латунный ВК-М32(8-16 мм)-МР20 | 89106 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М32(8-16 мм)-МР20 от Fortisflex и КВТ предназначен для герметичного вывода кабелей из металлорукава прямо в корпус электрооборудования. Это компактное решение объединяет функции кабельного ввода и муфты для металлорукава в одном устройстве, обеспечивая надежную защиту от пыли, воды и механических нагрузок.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М32(8-16 мм)-МР20 используется там, где требуется одновременная фиксация металлорукава и ввод кабеля в щитовое оборудование. Подходит для установки в распределительных щитах, шкафах управления, на станках, конвейерах, вагонах, насосных станциях и других объектах с высокими требованиями к защите от внешних факторов.

Технические характеристики

• Материал корпуса, гайки и накидной гайки - никелированная латунь
• Прижимная вставка - нейлон 6.6, самозатухающий по UL94V2
• Уплотнители - неопрен (резина с повышенной стойкостью к температуре и химии)
• Диапазон диаметров кабелей: 8–16 мм
• Степень защиты: IP68 (полная защита от пыли и длительного погружения в воду)
• Температурный режим: от –40 C до +100 C, кратковременно до +120 C
• Тип резьбы: метрическая, соответствует EN 60423
• Обеспечивает герметизацию металлорукава диаметром 20 мм

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М32(8-16 мм)-МР20 совместим с металлорукавом диаметром 20 мм. Устанавливается через предварительно просверленное отверстие в стенке корпуса. Для точного сверления рекомендуются перфораторы с перфоформами МПО или НМПО-MG. Герметизация достигается затяжкой накидной гайки - усилие должно быть равномерным, без перегрузки. Для удобства монтажа используются гидравлические прессы КВТ: ПГПО-60, ПГРО-60А, ППО-60, ППО-115, ПГРОп-60А, ПГРОу-60А, ПРПО-60.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрической резьбы
• Материалы сертифицированы по UL94V2 - самозатухание при возгорании
• IP68 обеспечивает безопасную работу во влажных, запыленных и агрессивных средах

Преимущества

• Комбинированная конструкция заменяет два элемента - экономит место и время монтажа
• Никелированная латунь устойчива к коррозии и легко моется
• Неопреновые уплотнения сохраняют эластичность при экстремальных температурах
• Нейлоновая вставка не деформируется под давлением и не передает напряжение на кабель
• Высокая химическая стойкость - выдерживает контакты со смазками, топливом, растворителями

Ограничения применения

• Не предназначена для использования вне закрытых корпусов - не является наружным решением
• Не рассчитана на постоянное погружение под давлением выше уровня IP68
• Не подходит для кабелей с диаметром менее 8 мм или более 16 мм - возможна потеря герметичности
• Запрещено использовать с неметаллическими рукавами - требует жесткой опоры металлорукава

Примеры использования

• Подключение кабелей питания и управления от металлорукава к внутренним модулям автоматических линий
• Ввод силовых кабелей в щиты управления на пищевых производствах с частой мойкой
• Фиксация кабелей в железнодорожном оборудовании, работающем при минусовых температурах
• Интеграция в системы освещения на открытых площадках с риском попадания брызг и пыли

Практические советы

• Перед установкой проверьте соответствие диаметра кабеля интервалу 8–16 мм - слишком тонкий кабель не будет плотно зажат
• При использовании с металлорукавом убедитесь, что он имеет жесткую оболочку и не сплющен
• Не используйте инструменты с острыми краями при работе рядом с уплотнителем - повредить неопрен легко
• При необходимости замены уплотнителей - используйте оригинальные детали от Fortisflex/КВТ
• При монтаже в толстые металлические панели - учитывайте глубину резьбовой части, чтобы гайка не упиралась в стенку
