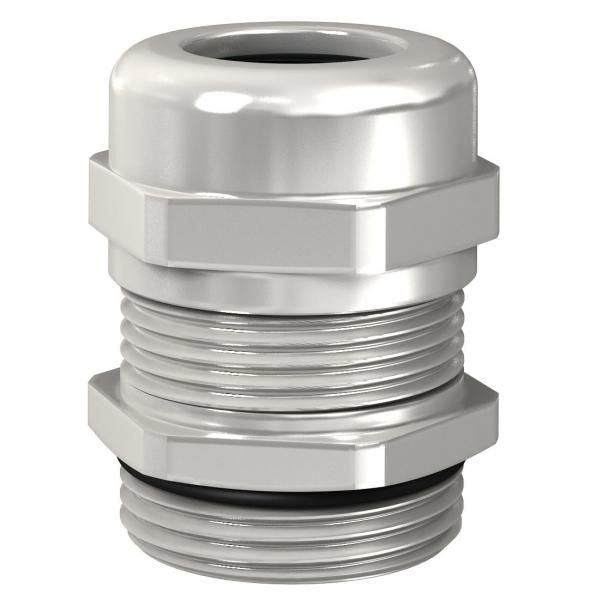

Кабельный ввод M32 | 2086177 OBO Bettermann V-TEC VM32 EMV-K

Кабельный ввод M32 dкаб. 14-21 dмонтаж. отв. 32 IP68 никелированный от OBO Bettermann - надёжное решение для герметичного ввода кабелей в электрооборудование. Артикул V-TEC VM32 EMV-K обеспечивает защиту от пыли и воды даже при длительном погружении, что делает его подходящим для жёстких условий эксплуатации.

Назначение и область применения

Кабельный ввод M32 dкаб. 14-21 dмонтаж. отв. 32 IP68 никелированный используется для безопасного прохода кабелей через стенки электрических шкафов, распределительных щитов, коробок и других корпусов. Он предотвращает проникновение пыли, влаги и внешних воздействий внутрь оборудования за счёт полной герметизации места ввода. Подходит для установки на промышленных станках, системах автоматизации, наружных устройствах и в зонах с высокой влажностью.

Технические характеристики

• Резьба: М32 - стандартная метрическая резьба для монтажа в отверстие диаметром 32 мм
• Диапазон диаметров кабеля: 14–21 мм - подходит для кабелей среднего сечения, например, силовых или контрольных
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду и исключает проникновение пыли
• Материал: латунь - прочная, коррозионностойкая основа с хорошей электропроводностью
• Покрытие: никелированное - усиливает защиту от окисления, улучшает внешний вид и долговечность
• Температурный диапазон: –20…+100 C - работает в условиях холодного климата и нагрева от оборудования
• Тип уплотнения: уплотнительное кольцо - эластичное кольцо из термостойкого материала, плотно обжимает кабель
• Разгрузка натяжения: да - снижает нагрузку на кабель внутри корпуса, продлевает срок службы изоляции
• Размер ключа: 34 мм - удобный для монтажа гаечным ключом
• Исполнение: прямолинейное - кабель входит прямо, без изгиба, оптимально для компактных решений
• Цвет: серый - соответствует цветовой гамме промышленного оборудования

Совместимость и монтаж

Кабельный ввод M32 dкаб. 14-21 dмонтаж. отв. 32 IP68 никелированный устанавливается в подготовленное отверстие Ø32 мм в металлическом или пластиковом корпусе. Для фиксации используется резьбовое соединение М32. Перед установкой необходимо:

• Выбрать кабель с наружным диаметром в пределах 14–21 мм - меньший диаметр не обеспечит герметичность, больший - не войдёт
• Зачистить конец кабеля до нужной длины, чтобы он свободно проходил через центральное отверстие уплотнительного кольца
• Затянуть гайку ключом на 34 мм до плотного прилегания - не перетягивать, чтобы не деформировать уплотнение
• Проверить герметичность после монтажа - особенно важно в условиях повышенной влажности

Артикул V-TEC VM32 EMV-K совместим с другими элементами системы VBS от OBO Bettermann, что позволяет использовать его в комплексных решениях монтажа.

Безопасность и стандарты

Кабельный ввод M32 dкаб. 14-21 dмонтаж. отв. 32 IP68 никелированный соответствует требованиям международного стандарта IEC 60529 по степени защиты IP68. Применение латуни и никелированного покрытия гарантирует соответствие нормам безопасности в промышленной электротехнике. Устройство не содержит токсичных материалов и допущено к использованию в закрытых и открытых помещениях.

Преимущества

• Высокая степень защиты IP68 - единственный вариант для постоянного контакта с водой
• Разгрузка натяжения - снижает риск повреждения жил кабеля при вибрациях и перемещениях
• Никелированное покрытие - устойчиво к химическим веществам, солевому туману и агрессивной среде
• Прочная латунная конструкция - выдерживает многократную сборку/разборку без потери герметичности
• Прямолинейное исполнение - экономит место в шкафу, упрощает трассировку кабелей

Ограничения применения

• Не подходит для кабелей с диаметром менее 14 мм - уплотнительное кольцо не будет достаточно сжиматься
• Не рекомендован для частого изгибания кабеля в месте входа - возможна усталостная деформация уплотнения
• Не предназначена для использования в взрывоопасных зонах - отсутствует взрывозащита Ex
• Требуется точное соблюдение размера отверстия 32 мм - большее отверстие нарушит герметичность

Примеры использования

• Герметизация ввода кабелей в промышленные щиты управления на пищевых производствах
• Подключение датчиков и актуаторов на улице - дождь, снег, паровые установки
• Ввод силового кабеля в корпус насосной станции с постоянной влажностью
• Монтаж в распределительные коробки на объектах ЖКХ и энергетики

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - даже 1 мм отличия влияют на герметичность
• Если кабель слишком мягкий, используйте вставку или усиливающую муфту внутри уплотнительного кольца
• При работе в агрессивной среде регулярно осматривайте поверхность никелированного слоя - при появлении пятен окисления замените устройство
• Не применяйте смазку на резьбе - она может повредить уплотнительное кольцо и нарушить герметичность
• Arтикул V-TEC VM32 EMV-K можно комбинировать с аналогичными вводами из серии VBS от OBO Bettermann для унифицированного монтажа
