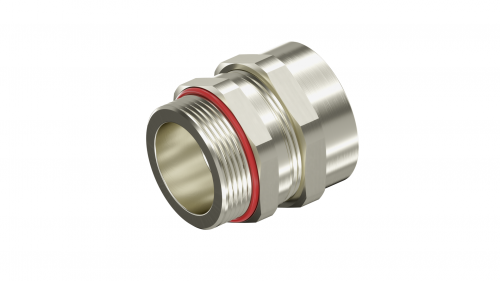

Взрывозащищенный кабельный ввод ANS под небронированный кабель M32х1,5 D15-24мм. Никелированная латунь. IP66/68 - 6018ANSDKGM4SB ДКС

Кабельный ввод взрывозащищенный ANS под небронированный кабель M32x1,5 D15–24 мм, изготовленный из никелированной латуни и соответствующий классу защиты IP66/IP68, предназначен для надёжного вывода кабеля в зонах с повышенным риском возгорания и взрыва. Артикул 6018ansdkgm4sb - часть серии взрывозащищённых решений DKC, рассчитанных на работу в сложных промышленных условиях.

Назначение и область применения

Кабельный ввод ANS используется для герметичного прохода небронированного кабеля через стенки оборудования, установленного во взрывоопасных средах. Подходит для подключения к шкафам, щиткам, клеммным коробкам и постам управления, где требуется исключить попадание газов, паров или пыли внутрь устройства. Применяется в химической, нефтегазовой, горнодобывающей и переработке пищевых продуктов промышленностях, особенно там, где возможна концентрация взрывоопасных веществ группы IIC.

Технические характеристики

• Резьба: М32×1,5 - стандартизированная метрическая резьба для фиксации в отверстиях корпусов
• Диаметр кабеля: 15–24 мм - позволяет использовать кабели с внешним диаметром в этом диапазоне, включая типовые силовые и сигнальные жилы
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; IP68 - длительная защита при погружении в воду под давлением
• Материал: Латунь с никелированным покрытием - высокая коррозионная стойкость, механическая прочность, антистатические свойства
• Температурный режим: от –65 C до +130 C - работает в экстремальных климатических условиях, включая холодильные установки и нагревательные системы
• Уплотнение: Уплотнительное кольцо - обеспечивает плотную посадку кабеля без необходимости затяжки гайки сверх нормы
• Ударопрочность: Да - выдерживает механические нагрузки при транспортировке и монтаже
• Галогены: Отсутствуют - безопасен для окружающей среды, не выделяет токсичных газов при повреждении
• Цвет: Светло-серый - визуально отличаем от других элементов, легко опознаётся на объекте

Совместимость и монтаж

Кабельный ввод ANS совместим со всеми стандартными отверстиями под резьбу М32×1,5. Для монтажа необходимо просверлить отверстие в корпусе с точным соблюдением размера и глубины. После вставления кабеля в уплотнительное кольцо, ввод закручивается в корпус до упора. Кабель должен иметь внешний диаметр в пределах 15–24 мм - меньший диаметр требует дополнительного заполнения, больший - невозможен. Герметизация достигается за счёт деформации уплотнительного кольца при завинчивании - не используйте смазки или клеи. Инструмент: ключ на 41 мм.

Безопасность и стандарты

Кабельный ввод ANS имеет сертификат взрывозащиты: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tb IIIC Db. Это значит, что он соответствует требованиям EN 60079-0, EN 60079-1, EN 60079-7 и EN 60079-31 для работы в зонах 1, 2, 21 и 22. Сертифицирован для применения в атмосферах с газами и парами групп IIC (например, водород, этилен, ацетилен) и пылевых средах категории IIIC (углеродная, металлическая пыль). Соответствие международному стандарту ATEX и IECEx подтверждает возможность использования в Евросоюзе и странах СНГ.

Преимущества

• Высокая долговечность благодаря никелированной латуни - материал не окисляется даже при постоянном контакте с влагой и агрессивными средами
• Уплотнительное кольцо сохраняет эластичность при широком температурном диапазоне - не трескается зимой и не теряет форму летом
• Закрытая конструкция без открытых деталей снижает вероятность случайного повреждения
• Отсутствие галогенов делает изделие безопасным при пожаре - не образует едких газов, что важно для помещений с людьми
• Подходит для многократного демонтажа без потери герметичности - при замене кабеля достаточно ослабить и снова затянуть

Ограничения применения

• Не предназначена для бронированных кабелей - наличие брони может повредить уплотнительное кольцо и нарушить степень защиты
• Не рекомендовано применение с кабелями менее 15 мм - необходима установка переходника или использование другого типа ввода
• Не следует использовать в средах с агрессивными растворителями (например, ацетон, бензол) - они могут размягчить уплотнитель
• При использовании в зоне 0 (постоянная взрывоопасная среда) требуется согласование с проектом - данный ввод не сертифицирован для этой зоны

Примеры использования

• Подключение кабеля питания к взрывозащищённому двигателю в нефтеперерабатывающем цехе
• Вывод сигнального кабеля от датчика уровня в клеммной коробке на химическом производстве
• Фиксация кабеля в распределительном щите на угольной шахте
• Прокладка кабеля в системе автоматизации погрузочных комплексов с опасностью пылевых выбросов

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - измерьте несколько мест, так как допуск может составлять +-1 мм
• Не перетягивайте ввод - после первого усилия, когда уплотнитель начинает сжиматься, дальнейшая затяжка не увеличивает герметичность, а лишь рискует повредить резьбу
• При работе в условиях частой мойки (например, пищевой промышленности) регулярно осматривайте поверхность ввода на предмет коррозии - никелирование устойчиво, но при механическом повреждении может начаться подкоррозийный процесс
• Для удобства сборки можно временно намазать уплотнительное кольцо немного мыльным раствором - это облегчит введение кабеля без растяжения материала
• Артикул 6018ansdkgm4sb - единственный вариант в линейке DKC с этим сочетанием резьбы, диапазона и степени защиты - другие модели имеют другой шаг или диаметр
