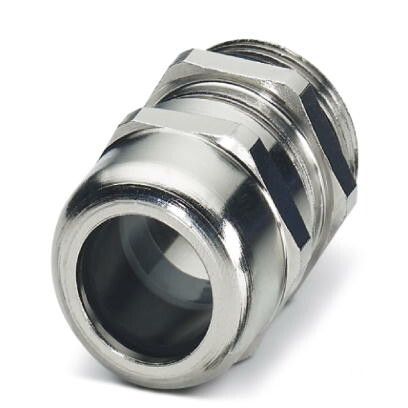

Кабельный ввод G-INS-M32-M68N-NNES-S | 1411166 Phoenix Contact

Ввод кабельный G-INS-M32-M68N-NNES-S от Phoenix Contact предназначен для герметичного ввода кабеля диаметром 15 мм в корпуса оборудования. Этот элемент обеспечивает надёжную фиксацию и защиту от внешних воздействий, сохраняя степень защиты IP67.

Назначение и область применения

Ввод кабельный G-INS-M32-M68N-NNES-S используется для прохода силовых или сигнальных кабелей через стенки электрошкафов, распределительных щитов и других устройств. Подходит для установки в условиях повышенной запылённости, влажности или на улице. Применяется в промышленной автоматизации, на транспорте, в машиностроении и энергетике.

Технические характеристики

• Тип резьбы: метрическая М32 - позволяет закручивать ввод в стандартные отверстия с внутренней резьбой M32
• Диаметр кабеля: до 15 мм - оптимальная плотность уплотнения для кабелей этого размера
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 м на 30 минут
• Материал корпуса: термопластичный эластомер - устойчив к механическим нагрузкам и перепадам температур
• Рабочая температура: от –40 C до +90 C - подходит для экстремальных условий эксплуатации

Совместимость и монтаж

Ввод кабельный G-INS-M32-M68N-NNES-S устанавливается в предварительно просверленное отверстие диаметром 32 мм с внутренней метрической резьбой. Для монтажа достаточно завинтить его рукой, затем затянуть гаечным ключом до упора - избыточное усилие не требуется. Уплотнительная вставка самонастраивается под диаметр кабеля до 15 мм, не требует замены при смене провода того же размера.

Безопасность и стандарты

G-INS-M32-M68N-NNES-S соответствует требованиям IEC 60529 по степени защиты IP67. Произведён в соответствии с нормами безопасности для промышленного оборудования ЕС. Сертифицирован для работы в зонах с высокими требованиями к электробезопасности.

Преимущества

• Герметичность без дополнительных уплотнителей - встроенная система удерживает кабель и исключает проникновение влаги
• Устойчивость к химическим веществам - выдерживает контакт с маслами, смазками и большинством промышленных растворителей
• Легко демонтировать - можно заменить кабель без снятия всего устройства
• Не требует специнструментов - монтаж выполняется обычными ключами

Ограничения применения

• Не подходит для кабелей диаметром менее 8 мм - возможен слабый контакт уплотнителя и риск протечки
• Не рассчитан на постоянное погружение под воду - IP67 допускает лишь временное воздействие
• Запрещено использовать с кабелями, имеющими жёсткую броню или металлическую оплётку - может повредить уплотнитель
• Не предназначена для частых циклов вставки/вынимания кабеля - рекомендовано однократное закрепление

Примеры использования

• Подключение датчиков к шкафу управления на конвейере
• Ввод питания в исполнительный механизм на насосной станции
• Проход кабеля в корпус PLC в цеху с мойкой оборудования
• Фиксация сигнального кабеля в системе видеонаблюдения на открытой площадке

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть в пределах 8–15 мм для гарантированной герметичности
• Избегайте перегибов кабеля у входа - это снижает срок службы уплотнителя
• При использовании в холодном климате убедитесь, что кабель не стал слишком жёстким - перед вводом согрейте его до комнатной температуры
• G-INS-M32-M68N-NNES-S совместим со всеми стандартными M32-резьбовыми отверстиями - не требует адаптеров
• Артикул 1411166 - это точный идентификатор для заказа запасных частей; всегда сверяйтесь с этим номером при замене
