Кабельный ввод ВКЭ1-ЛР-М32-22-L10 IP66/IP67/IP68 | zeta34712 ГОФРОМАТИК ЗЭТА

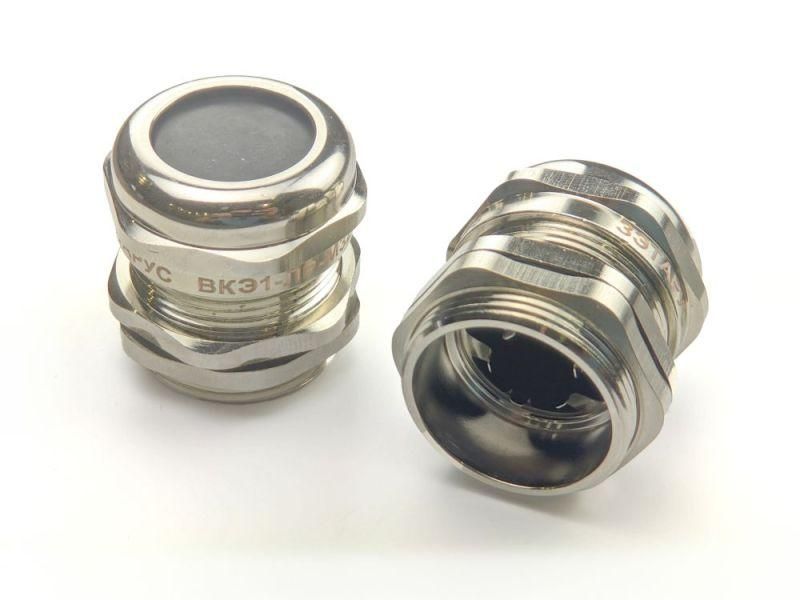

Кабельный ввод резьбовой М32 с уплотнением, шаг резьбы 1.5, диаметр кабеля 15–22 мм, степень защиты IP66/IP67/IP68 от бренда ЗЭТА Новосибирск (артикул zeta34712) предназначен для надёжного ввода экранированных кабелей в электрошкафы, обеспечивая герметичность, заземление экрана и механическую фиксацию даже в жестких условиях.

Назначение и область применения

Кабельный ввод используется для вывода экранированных силовых и сигнальных кабелей через стенки металлических шкафов, панелей управления, распределительных устройств и другого электрооборудования. Обеспечивает одновременно три функции: герметизацию входного отверстия, механическую фиксацию кабеля и надёжное заземление экрана кабеля на корпус оборудования. Подходит для установки в промышленных условиях: на заводах, в цехах, на транспорте, в системах автоматизации и на объектах с высокой запылённостью или влажностью.

Технические характеристики

• Номинальный размер резьбы: M32 (шаг 1,5 мм)
• Диапазон диаметров кабеля: 15–22 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (длительное погружение - согласно спецификации производителя)
• Материал корпуса: латунь с никелевым покрытием
• Тип уплотнения: эластомерное кольцо (не содержит галогенов)
• Рабочий температурный диапазон: от –40 C до +100 C
• Экранирование: да - обеспечивает непрерывный контакт экрана кабеля с корпусом
• Электромагнитная совместимость: да - снижает уровень помех
• Ударопрочность: да - выдерживает механические нагрузки
• Цвет: серебристый (никелированная поверхность)

Совместимость и монтаж

Кабельный ввод М32 с резьбой 1,5 мм совместим со стандартными отверстиями в панелях толщиной до 6 мм. Для монтажа требуется просверлить отверстие диаметром 32 мм. Установка выполняется путём ввинчивания в корпус до плотного контакта. Эластомерное уплотнительное кольцо плотно обжимает кабель при затяжке гайки - не требует дополнительных компрессионных элементов. Кабель должен иметь внешний диаметр в пределах 15–22 мм; использование кабелей меньшего или большего диаметра снижает степень защиты. После ввода кабеля необходимо проверить надёжность заземления - контакт между экраном и корпусом должен быть замкнут.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и влаги по классам IP66, IP67, IP68. Материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Применяется в соответствии с ГОСТ Р 51317.4.4 и IEC 60529. Экранирование обеспечивает соответствие нормам EMC (электромагнитной совместимости), что важно для чувствительной аппаратуры.

Преимущества

• Никелированная латунь - устойчива к коррозии, легко моется, долговечна в агрессивных средах
• Одновременная герметизация и заземление экрана - исключает необходимость в дополнительных заземляющих перемычках
• Высокая ударопрочность - подходит для вибрационных и динамических условий
• Работает в широком температурном диапазоне - от Arctic-условий до печей и сушилок
• Галоген-free состав уплотнителя - безопасен для окружающей среды и персонала

Ограничения применения

• Не предназначена для ввода неэкранированных кабелей - потеряется функция заземления экрана
• Не рекомендуется использовать с кабелями диаметром менее 15 мм или более 22 мм - риск потери герметичности
• При использовании в постоянном погружении (IP68) требуется проверка соответствия конкретным условиям (давление, длительность) - см. документацию производителя
• Не следует применять в средах с воздействием растворителей, масел или кислот - материал уплотнения может деформироваться

Примеры использования

• Подключение экранированных кабелей к частотным преобразователям в цехах с высокими уровнями ЭМИ
• Ввод сигналов от датчиков в шкафы управления на пищевых производствах (требуется мойка водой под давлением)
• Фиксация кабелей в системах автоматизации на судах и железнодорожных вокзалах - где важны виброустойчивость и защита от влаги
• Монтаж в взрывозащищённых зонах (при соблюдении других требований взрывозащиты)

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 15–22 мм. Лучше выбирать кабель с допуском +-0,5 мм
• При установке в толстые панели (>6 мм) используйте переходную втулку - иначе невозможно добиться герметичности
• Затягивайте гайку руками до упора, затем - слегка доверните ключом. Перетяжка повредит уплотнение
• Для контроля качества заземления после монтажа измерьте сопротивление между экраном кабеля и корпусом - оно должно быть меньше 0,1 Ом
• При необходимости замены уплотнения - используйте оригинальные запчасти от ЗЭТА Новосибирск, чтобы сохранить класс защиты IP66–IP68
