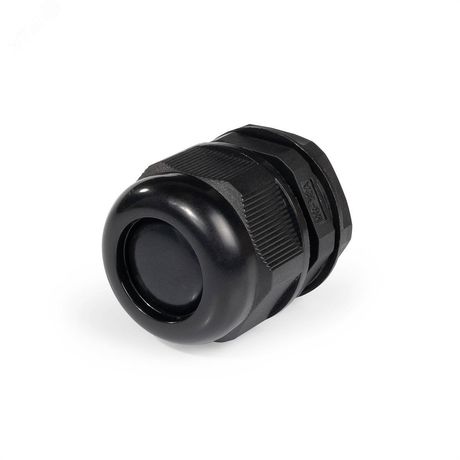

Кабельный ввод пластиковый МG 32 (15-22 мм) | 89118 Fortisflex КВТ

Кабельный ввод пластиковый МG 32 (15-22 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в распределительных щитах и электрооборудовании, сохраняя степень защиты IP68 даже при высоких температурных нагрузках.

Назначение и область применения

Кабельный ввод пластиковый МG 32 (15-22 мм) предназначен для герметичного прохода кабелей и проводов через стенки корпусов электрошкафов, распределительных устройств, автоматических станций и других закрытых систем. Подходит для установки в условиях повышенной запылённости, влаги, перепадов температур и воздействия химических сред.

Технические характеристики

• Диаметр кабеля: 15–22 мм - позволяет фиксировать кабели среднего сечения без излишнего натяжения
• Резьба: метрическая - совместима со стандартными отверстиями и фланцами
• Материал корпуса: нейлон 6.6, самозатухающий, безгалогенный, устойчив к УФ-излучению - не выгорает на солнце и не поддерживает горение
• Уплотнитель: неопрен - эластичный, долговечный, сохраняет герметичность при деформациях
• Цвет: чёрный - снижает влияние света и соответствует промышленным стандартам
• Температурный диапазон: от –40 C до +100 C - работает в холодных регионах и рядом с нагревательными элементами
• Степень защиты: IP68 - полностью защищён от пыли и длительного погружения в воду
• Электрическая прочность: 60 кВ/мм - безопасен при высоких напряжениях
• Удельное сопротивление: 1×10¹² Ом·см - отличная диэлектрическая изоляция
• Устойчивость к маслам и топливам - не разрушается при контакте с ГСМ и другими агрессивными жидкостями
• На крепёжной гайке нанесена маркировка размера ключа - ускоряет монтаж и исключает ошибки при затяжке
• Защитная мембрана - препятствует проникновению пыли внутрь корпуса до момента ввода кабеля

Совместимость и монтаж

Кабельный ввод пластиковый МG 32 (15-22 мм) устанавливается в подготовленное отверстие диаметром 32 мм. Для точного сверления рекомендованы гидравлические прессы и набор матриц НМПО-MG. Применение инструментов ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А гарантирует чёткую форму отверстия и минимизирует риск повреждения корпуса.

Прижимная гайка оснащена стопорными засечками - предотвращает самоотвинчивание при вибрациях. После введения кабеля мембрана плотно обжимает жилы, обеспечивая первичную герметизацию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок: высокая электрическая прочность и удельное сопротивление обеспечивают защиту от пробоя. Самозатухающий материал исключает распространение пламени. Отсутствие галогенов снижает токсичность продуктов горения при аварии.

Преимущества

• Высокая степень защиты IP68 - выше стандарта IP67, что важно для подземных, морских или влажных объектов
• Устойчивость к экстремальным температурам - подходит для Арктики и печных помещений
• Не требует дополнительных уплотнителей - всё встроено и проверено производителем
• Маркировка ключа на гайке - экономит время при сборке и снижает риск перетяга или недотяга
• Удобство замены - можно демонтировать и переустанавливать без потери герметичности

Ограничения применения

• Не предназначена для кабелей меньше 15 мм - возможен люфт и потеря герметизации
• Не используется для трубопроводов или воздуховодов - только для электрокабелей
• Не рекомендуется применять в условиях постоянного механического трения о поверхность корпуса - может повредить уплотнитель
• Запрещено использовать с кабелями, имеющими внешний диаметр более 22 мм - риск разрыва уплотнителя

Примеры использования

• Щитовые помещения на заводах с высокой запылённостью
• Подземные кабельные камеры и коллекторы
• Оборудование для пищевой и фармацевтической промышленности - где важна чистота и мойка водой
• Автомобильные и железнодорожные станции управления
• Наружные пункты питания для видеонаблюдения и связи

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в пределе 15–22 мм. Лучший результат - когда кабель занимает около 80% внутреннего канала
• Используйте только рекомендованные прессы и матрицы НМПО-MG - некорректное отверстие нарушает герметичность
• Затягивайте гайку рукой до упора, затем доверните ключом по маркировке - не применяйте силу
• При работе в холоде (+5 C и ниже) прогрейте уплотнитель перед установкой - неопрен становится менее эластичным
• Не используйте смазки или клеи - они разрушают материалы корпуса и уплотнителя
• Храните изделия в сухом месте, избегая прямого солнца - хотя материал устойчив к УФ, длительное воздействие снижает срок службы
