Кабельный ввод ВК-М32-25-МР25 IP66/IP67/IP68 | zeta30018 ГОФРОМАТИК ЗЭТА

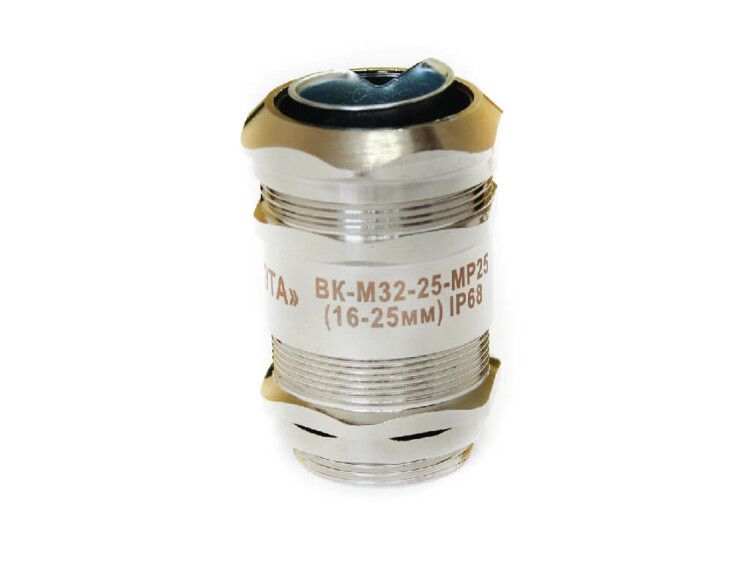

Кабельный ввод ВК-М32-25-МР25 IP66/IP67/IP68 от ЗЭТА Новосибирск — это герметичный сальник для присоединения металлорукава с кабелем к металлическому корпусу оборудования. Он обеспечивает защиту от пыли и воды, надёжный электрический контакт и механическую фиксацию, подходящий для промышленных условий. Артикул zeta30018 соответствует требованиям ПУЭ и применяется в щитах, шкафах и НКУ.

Назначение и область применения

Кабельный ввод ВК-М32-25-МР25 IP66/IP67/IP68 используется для герметичного ввода кабеля, проложенного внутри металлорукава, в корпуса электрооборудования — например, распределительные щиты, контрольные шкафы, коробки и другие металлические конструкции. Его основная задача — предотвратить попадание пыли, влаги и других загрязнений внутрь оборудования, а также обеспечить непрерывную электрическую связь между металлорукавом и корпусом, что требуется по пункту 1.7.77 ПУЭ. Применяется в условиях промышленности, на объектах с высокой степенью запылённости, влажности или агрессивной средой.

Технические характеристики

• Номинальный размер резьбы: 32 мм
• Длина резьбы: 25 мм
• Диапазон внешних диаметров кабеля: 16–25 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение в воду — при соблюдении условий установки)
• Материал: латунь с никелированным покрытием — устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Температурный диапазон: от –40 °C до +100 °C
• Крепление: с контргайкой — позволяет жёстко зафиксировать ввод в стенку корпуса
• Тип уплотнения: резиновое кольцо — обеспечивает плотное прилегание к кабелю и металлорукаву
• Размер шестигранника: 36 мм — удобен для затяжки гаечным ключом
• Исполнение: прямолинейное — не имеет изгиба, подходит для прямых проходов
• Поддерживает ввод плоского кабеля — совместим с кабелями нестандартного сечения
• Не содержит галогенов — безопасен при возгорании, не выделяет токсичных газов
• Ударопрочное исполнение — выдерживает механические нагрузки при монтаже и эксплуатации
• Цвет: серый — визуально отличается от обычных пластиковых вводов, легко идентифицируется

Совместимость и монтаж

Кабельный ввод ВК-М32-25-МР25 IP66/IP67/IP68 совместим с металлорукавами, имеющими наружный диаметр, соответствующий внутреннему диаметру уплотнительного кольца (16–25 мм). Устанавливается через отверстие в стенке корпуса толщиной до 8 мм. Для монтажа:

• Проденьте металлорукав с кабелем через центральный канал ввода;
• Наденьте контргайку и уплотнительное кольцо;
• Вставьте штуцер в отверстие корпуса и закрутите до упора;
• Затяните контргайку ключом на 36 мм — не перетягивать!

Обеспечьте, чтобы металлорукав был правильно обжат оконцевателем — это необходимо для надёжного электрического контакта. Кабельный ввод ВК-М32-25-МР25 IP66/IP67/IP68 не требует сварки или дополнительных заземляющих проводников благодаря своей конструктивной цепи: металлорукав → оконцеватель → зажимная муфта → штуцер → эквипотенциальная гайка → корпус.

Безопасность и стандарты

Кабельный ввод ВК-М32-25-МР25 IP66/IP67/IP68 соответствует требованиям пункта 1.7.77 ПУЭ — обеспечивает автоматическое заземление металлорукава через корпус. Произведён в соответствии с ГОСТ Р 50030.5.2 и IEC 60947-5-1. Отсутствие галогенов делает изделие безопасным при пожаре. Сертифицирован для работы в взрывоопасных зонах класса 1/2/22 (при наличии дополнительных документов заказчика).

Преимущества

• Высокая степень защиты IP68 — работает даже при длительном погружении в воду, если установлен правильно
• Никелированная латунь — долговечна, не ржавеет, не теряет прочность при температурных колебаниях
• Один компонент заменяет два: кабельный ввод + вводная муфта — снижает количество деталей и точек отказа
• Герметизация сохраняется до момента ввода кабеля — можно подготовить ввод заранее
• Поддержка плоского кабеля — универсальность для современных типов проводов
• Ударопрочность — выдерживает транспортировку и монтаж в сложных условиях

Ограничения применения

• Не предназначены для ввода одиночных кабелей без металлорукава — требуют наличия оболочки
• Максимальный диаметр кабеля — 25 мм; более толстые кабели не войдут
• Не рекомендован для частого демонтажа — многократная сборка/разборка может повредить уплотнительное кольцо
• Требуется обязательное использование оконцевателя на металлорукаве — без него не будет электрического контакта
• При температурах выше +100 °C возможна деформация резины — не использовать рядом с нагревательными элементами

Примеры использования

• Щитовые помещения на заводах — ввод кабелей в АВР, ПЛК-шкафы
• Конвейеры и станки с металлическими корпусами — защита от масла, брызг, пыли
• Агрегаты в пищевой и химической промышленности — где важна мойка и стерилизация
• Наружные распределительные коробки — особенно в регионах с повышенной влажностью
• Системы автоматизации в угольных шахтах и на нефтепромыслах — там, где нужна надёжная защита и заземление

Практические советы

• Перед монтажом проверьте внешний диаметр металлорукава — он должен входить в диапазон 16–25 мм. Если меньше — используйте переходники.
• Не забудьте обжать оконцеватель на металлорукаве — без этого заземление не сработает.
• Затягивайте контргайку равномерно — перетяжка может треснуть латунь или сплющить уплотнение.
• При использовании в холодных условиях (ниже –20 °C) убедитесь, что резина не стала хрупкой — допускается прогрев перед установкой.
• Кабельный ввод ВК-М32-25-МР25 IP66/IP67/IP68 от ЗЭТА Новосибирск — один из немногих решений, сочетающих металлическую прочность и IP68. Выбирайте его, когда нужны надёжность и соответствие нормам ПУЭ.
