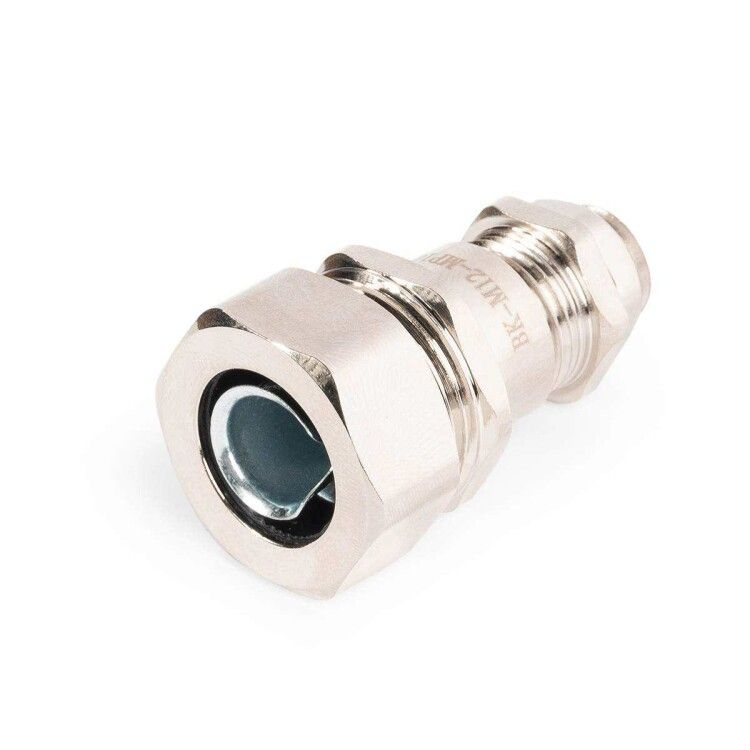

Ввод кабельный для металлорукава латунный ВК-М32(16-25 мм)-МР25 | 87953 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М32(16-25 мм)-МР25 от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в электрооборудование через металлорукав, совмещая функции кабельного ввода и муфты в одном устройстве. Латунный корпус с никелированным покрытием и степенью защиты IP68 делает его надёжным решением для агрессивных и влажных сред.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М32(16-25 мм)-МР25 предназначен для герметичного прохода кабелей и проводов, проложенных в металлорукаве, через стенки электрощитов, распределительных коробок и другого оборудования. Подходит для установки на промышленном оборудовании, где требуется высокая защита от пыли, воды, химических веществ и механических нагрузок.

Технические характеристики

• Материал корпуса: никелированная латунь — устойчива к коррозии и износу
• Диаметр кабеля: 16–25 мм — подходит для кабелей среднего сечения
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный режим: от –40 °C до +100 °C, кратковременно до +120 °C
• Тип уплотнения: два кольца из неопрена — эластичны, устойчивы к маслам и топливу
• Прижимная вставка: нейлон 6.6, самозатухающий по UL94V2 — не горит, сохраняет форму
• Длина резьбы: 10 мм — соответствует стандарту EN 60423
• Размер ключа: 42 мм — удобна для затяжки обычными гаечными ключами
• Исполнение: прямолинейное — монтируется перпендикулярно поверхности
• Контргайка: есть — позволяет фиксировать положение и предотвращать самооткручивание
• Разъемный сальник: да — можно установить на готовый кабель без его демонтажа
• EMC-исполнение: да — снижает помехи, обеспечивает электромагнитную совместимость
• Цвет: никель — матовый металлик, не требует окраски

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М32(16-25 мм)-МР25 совместим со стандартными металлорукавами диаметром 25 мм. Устанавливается в подготовленное отверстие в корпусе оборудования. Для сверления отверстий рекомендуются перфораторы с перфоформами МПО или НМПО-MG. Затяжка осуществляется ключом на 42 мм. Благодаря разъемной конструкции, кабель можно ввести после монтажа — не требуется его предварительная прокладка через ввод.

Безопасность и стандарты

• Соответствует стандарту EN 60423 на метрическую резьбу
• Неопреновые уплотнители и нейлоновая вставка соответствуют требованиям UL94V2 — самозатухание при возгорании
• IP68 — сертифицирована для работы в условиях постоянной влажности и погружения
• EMC-исполнение гарантирует соответствие нормам электромагнитной совместимости

Преимущества

• Объединяет две функции — ввод кабеля и соединение с металлорукавом — экономит место и время монтажа
• Никелированная латунь устойчива к коррозии даже в агрессивных средах (например, на нефтепереработках)
• Уплотнители не теряют эластичность при температурных колебаниях и контакте с маслами, бензином, дизтопливом
• Разъемная конструкция исключает необходимость отключения и вытягивания кабеля при замене
• EMC-защита снижает риск интерференции с чувствительной аппаратурой

Ограничения применения

• Не предназначена для кабелей меньше 16 мм — возможен люфт и потеря герметичности
• Не подходит для кабелей больше 25 мм — не будет плотного прилегания уплотнителей
• Запрещено применение при температурах выше +120 °C — материал уплотнений может деформироваться
• Не используется в качестве основного крепления тяжёлых кабелей — необходимо предусматривать дополнительную фиксацию
• Не рекомендуется для частого открытия/закрывания — конструкция не рассчитана на многократную сборку-разборку

Примеры использования

• Подключение кабелей питания и управления к щитам на насосных станциях
• Ввод в корпуса частотных преобразователей на конвейерах
• Герметизация входов в взрывозащищённые шкафы на нефтегазовых объектах
• Монтаж в оборудование пищевой промышленности — устойчивость к мойкам и чистящим средствам
• Системы автоматизации в холодильных камерах — работает при –40 °C

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен точно попадать в диапазон 16–25 мм
• При использовании с металлорукавом убедитесь, что его внутренний диаметр соответствует размеру ввода
• Затягивайте контргайку равномерно — перекос может повредить уплотнения
• Для быстрого монтажа используйте гидравлические прессы КВТ: ПГПО-60, ПГРО-60А, ППО-60
• При работе в агрессивной среде периодически осматривайте уплотнения — при потере эластичности замените комплект
• Не применяйте смазку на резьбе — она может повлиять на герметичность и EMC-характеристики
