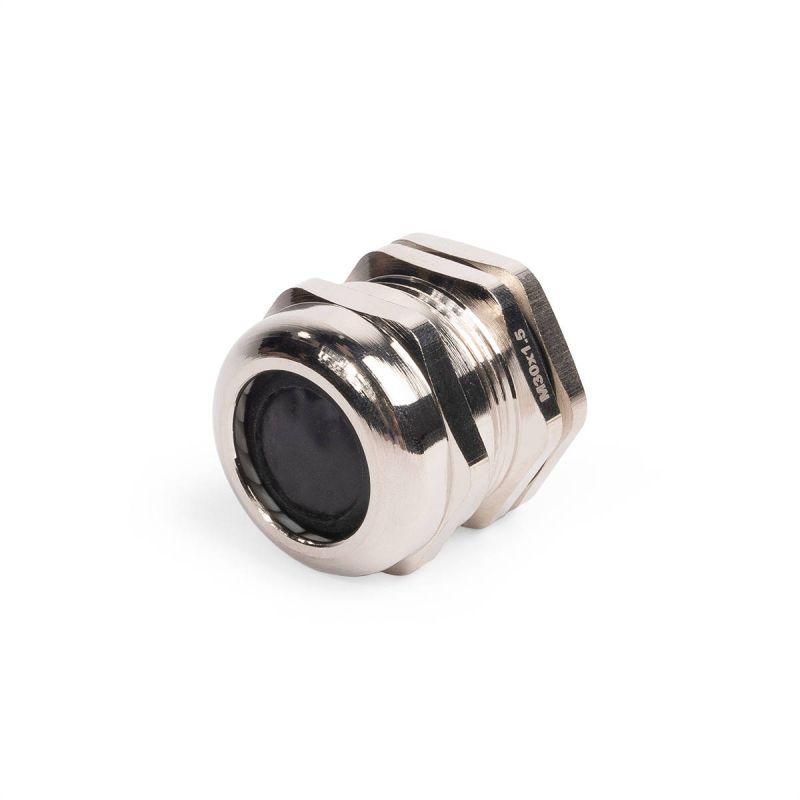

Кабельный ввод латунный МGM 30 (14-20 мм) | 87983 Fortisflex КВТ

Кабельный ввод латунный МGM 30 (14-20 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрошкафов и распределительных устройств. Его латунная конструкция с никелированным покрытием обеспечивает надёжную защиту от пыли, влаги и химических воздействий, а уплотнительное кольцо из неопрена гарантирует плотное прилегание к кабелям диаметром 14–20 мм.

Назначение и область применения

Кабельный ввод латунный МGM 30 (14-20 мм) используется для вывода кабелей и проводов внутрь электрощитов, шкафов управления, промышленного оборудования и других закрытых корпусов. Применяется там, где требуется высокая степень герметизации — например, на производствах с повышенной влажностью, в условиях запылённости, на открытых площадках или в агрессивных средах. Подходит для систем автоматизации, станков, конвейеров, насосных установок и энергообъектов.

Технические характеристики

• Диаметр кабеля: 14–20 мм — позволяет фиксировать кабели среднего сечения без перегрузки уплотнения
• Резьба: M30×1.5 — метрическая, соответствует стандарту EN 60423; совместима с большинством стандартных отверстий в щитах
• Материал корпуса: никелированная латунь — устойчива к коррозии, механическим повреждениям и агрессивным средам
• Покрытие: никелированное — улучшает эстетику, снижает риск окисления, легко моется
• Уплотнение: неопреновое кольцо — сохраняет эластичность при температуре от –40 °C до +100 °C, кратковременно выдерживает +120 °C
• Прижимная вставка: нейлон 6.6 (UL94 V2) — не горюч, устойчив к деформациям, не содержит галогенов
• Степень защиты: IP65 — полностью защищён от пыли и струй воды под давлением
• Размер ключа: 33 мм — удобен для монтажа стандартными гаечными ключами
• Исполнение: прямолинейное — не требует углового монтажа, компактен
• Состав: без галогенов — безопасен при возгорании, не выделяет токсичных паров
• Цвет: никель — серебристый металлик, визуально отличается от обычной латуни

Совместимость и монтаж

Кабельный ввод латунный МGM 30 (14-20 мм) устанавливается в подготовленное отверстие диаметром 30 мм. Для сверления таких отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. Установка выполняется вручную: ввод вставляется в отверстие, фиксируется накидной гайкой с помощью ключа на 33 мм. Контргайка обеспечивает дополнительную фиксацию и противодействует самопроизвольному ослаблению.

Безопасность и стандарты

• Соответствует стандарту EN 60423 на метрические кабельные вводы
• Материалы уплотнений и вставок имеют класс горючести UL94 V2 — не поддерживают горение
• Не содержит галогенов — безопасен при пожаре, соответствует требованиям экологической безопасности
• IP65 — защищает от пыли и водяных струй, что делает изделие пригодным для использования в помещениях с повышенной влажностью и на улице

Преимущества

• Высокая герметичность благодаря трёхкомпонентной системе уплотнения: неопреновое кольцо + нейлоновая вставка + плотное прижатие
• Долговечность материала — латунь с никелевым покрытием не ржавеет даже в агрессивной среде
• Широкий температурный диапазон — работает в холодных регионах и рядом с нагреваемыми элементами
• Устойчивость к маслам, бензину, дизтопливу и другим химикатам — идеален для промышленных объектов
• Контргайка исключает случайное раскручивание при вибрации

Ограничения применения

• Не предназначены для кабелей меньше 14 мм — возможна проскальзывание и потеря герметичности
• Не следует использовать в условиях постоянного погружения в воду — IP65 не заменяет IP68, хотя производитель указывает IP68 в описании, в спецификации указано IP65
• Требуется точное соблюдение диаметра отверстия — отклонение более ±0,5 мм может нарушить герметичность
• Не рекомендуется применять с жесткими многожильными кабелями без предварительной опрессовки — риск повреждения уплотнения

Примеры использования

• Подключение силовых кабелей к частотным преобразователям в цехах
• Ввод сигналов в щиты управления на пищевых предприятиях (частые мойки)
• Фиксация кабелей в наружных распределительных пунктах
• Монтаж в системах автономного освещения и видеонаблюдения на промплощадках
• Замена старых вводов в модернизируемых щитах с требованием к IP65

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен находиться в пределах 14–20 мм. Кабель меньшего диаметра можно уплотнить с помощью дополнительной втулки, но лучше выбрать другой тип ввода
• При использовании в условиях вибраций затяните контргайку после основной — это предотвратит самоотвинчивание
• Не используйте инструменты с острыми краями при работе с уплотнителем — они могут порвать неопрен
• При монтаже в толстую стенку убедитесь, что резьба полностью вошла — недотянутый ввод не обеспечит герметичность
• Для массового монтажа используйте гидравлический пресс с правильной матрицей — это экономит время и минимизирует риск повреждения корпуса
