Кабельный ввод ВК-ЛР-М25-18-L15 IP66/IP67/IP68 | zeta34859 ГОФРОМАТИК ЗЭТА

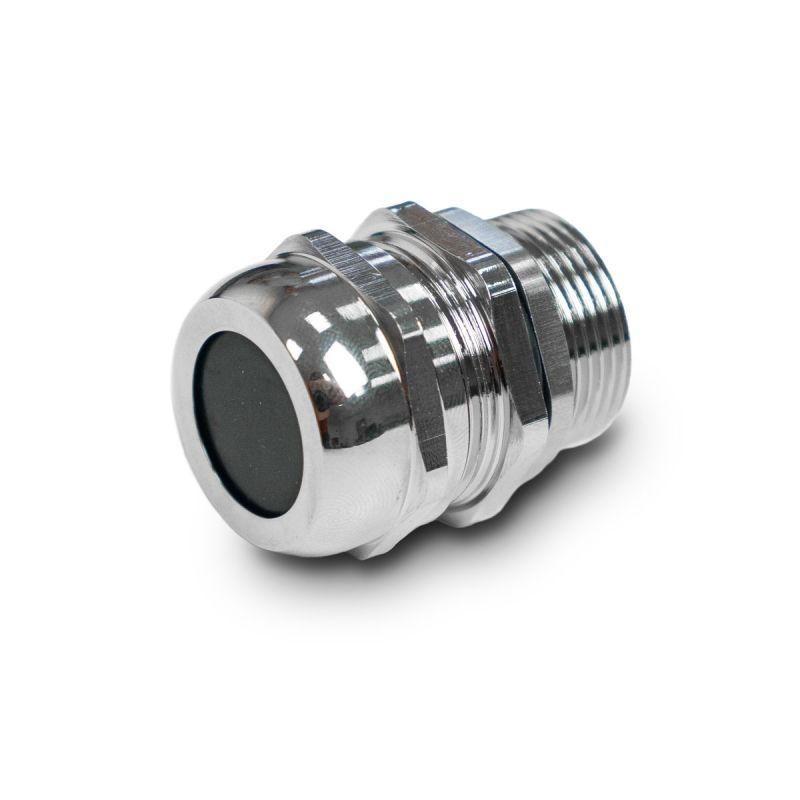

Кабельный ввод резьбовой М25 шаг 1.5 13–18 мм IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжный элемент для герметичного вывода кабелей через стенки корпусов в условиях повышенной запылённости, влаги и перепадов температур. Артикул zeta34859 подходит для промышленного оборудования, где важна долговечная изоляция и механическая прочность.

Назначение и область применения

Кабельный ввод резьбовой М25 шаг 1.5 13–18 мм IP66/IP67/IP68 используется для фиксации и герметизации кабелей в распределительных щитах, пультах управления, станках, насосах и других устройствах, работающих в сложных средах. Обеспечивает плотную посадку кабелей с наружным диаметром 13–18 мм, предотвращает попадание пыли, воды и агрессивных веществ внутрь оборудования.

Технические характеристики

• Номинальный размер резьбы: M25 × 1.5 - совместим с отверстиями стандарта ISO 7/1
• Диапазон диаметров кабелей: 13–18 мм - позволяет использовать кабели с жилой и внешней изоляцией в этом диапазоне
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (длительное погружение - зависит от условий)
• Материал корпуса: латунь - высокая коррозионная стойкость и механическая прочность
• Покрытие: никелированное - улучшает антикоррозийные свойства и внешний вид
• Температурный режим: от –40 C до +100 C - работает в холодных и нагреваемых зонах
• Тип уплотнения: эластичное кольцо - обеспечивает герметичность за счёт деформации вокруг кабеля
• Исполнение: прямолинейное - кабель выходит прямо, без поворотов
• Состав: без галогенов - безопасен при возгорании, соответствует экологическим нормам
• Ударопрочность: да - выдерживает механические нагрузки и вибрацию

Совместимость и монтаж

Кабельный ввод резьбовой М25 шаг 1.5 13–18 мм IP66/IP67/IP68 монтируется в подготовленное отверстие диаметром 25 мм с метрической резьбой. Уплотнительное кольцо одевается на кабель перед установкой - после ввинчивания в корпус кабель зажимается внутри, образуя герметичный контакт. Контргайка отсутствует - крепление осуществляется только за счёт резьбы в корпусе. Для надёжности рекомендуется проверить соответствие толщины стенки корпуса и глубины резьбы.

Безопасность и стандарты

Соответствует требованиям к степени защиты IP66, IP67, IP68 согласно IEC 60529. Отсутствие галогенов в составе материала снижает риск образования токсичных газов при воздействии высоких температур. Продукт проходит контроль качества на заводе ЗЭТА Новосибирск, что гарантирует соответствие заявленным параметрам.

Преимущества

• Высокая степень защиты IP66–IP68 - подходит для улицы, цехов с мойкой, подземных сооружений
• Латунный корпус с никелированием - долговечен даже в агрессивных средах
• Гибкий диапазон диаметров кабелей - один ввод заменяет несколько моделей
• Работает при экстремальных температурах - от мороза до паровых трубопроводов
• Ударопрочность - сохраняет целостность при вибрации и случайных ударах

Ограничения применения

• Не предназначен для кабелей с диаметром менее 13 мм - возможен проскок и потеря герметичности
• Отсутствие контргайки требует точного подбора толщины стенки корпуса - слишком тонкая стенка не обеспечит достаточного зацепления резьбы
• Не следует применять с кабелями, имеющими жёсткую броню или металлическую оплётку - они могут повредить уплотнительное кольцо
• При длительном погружении (IP68) необходимо учитывать давление и время - максимальные значения зависят от конкретных условий эксплуатации

Примеры использования

• Подключение силового кабеля к частотному преобразователю в пищевом цехе
• Вывод сигнальных проводов от датчиков уровня на насосной станции
• Герметизация входа кабеля в шкаф управления вулканизационной машиной
• Монтаж в системах автоматического полива на открытых площадках

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - он должен находиться в середине диапазона 13–18 мм для лучшей герметизации
• Не затягивайте слишком сильно - это может повредить уплотнительное кольцо и вызвать трещины
• Если кабель имеет тонкую изоляцию, используйте термоусадку или хомуты перед вводом - это предотвратит её сплющивание
• Для многожильных кабелей с мягким наполнителем - выбирайте ввод с более крупным внутренним диаметром, чтобы избежать перегрузки уплотнителя
• Артикул zeta34859 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно заменить аналогичными изделиями этих брендов при необходимости
