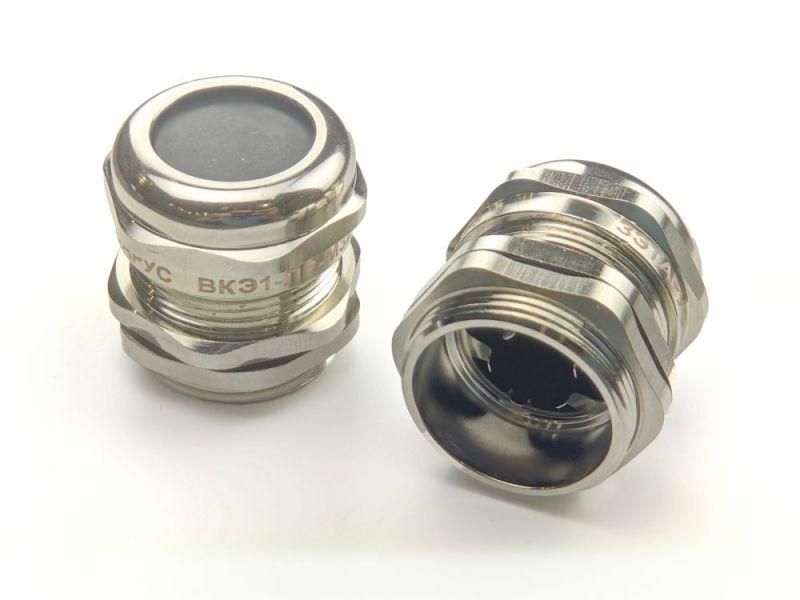

Кабельный ввод ВКЭ1-ЛР-М32-25-L10 IP66/IP67/IP68 ГОФРОМАТИК (ЗЭТАРУС) - zeta34713

Кабельный ввод ВКЭ1-ЛР-М32-25-L10 IP66/IP67/IP68 от ЗЭТА Новосибирск предназначен для надёжного ввода экранированных кабелей в электрощиты и оборудование с высокой степенью защиты. Этот кабельный ввод обеспечивает герметичность, механическую фиксацию и заземление экрана кабеля, что особенно важно в условиях повышенной влажности, запылённости или агрессивной среды.

Назначение и область применения

Кабельный ввод ВКЭ1-ЛР-М32-25-L10 IP66/IP67/IP68 используется для прохода экранированных силовых и управляющих кабелей через стенки металлических шкафов, распределительных щитов, корпусов автоматики и оборудования. Он применяется там, где требуется одновременная герметизация и заземление экрана кабеля - например, на промышленных линиях, в пищевой, химической и нефтегазовой отраслях, а также во внешних установках.

Технические характеристики

• Тип: кабельный ввод с заземлением экрана
• Материал корпуса: никелированная латунь / нержавеющая сталь
• Резьба: М32
• Диапазон диаметров кабеля: до 25 мм (по внутреннему диаметру уплотнения)
• Длина выходной части: L10 = 10 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение в воду - условия уточнять у производителя)
• Герметизация достигается за счёт эластичного уплотнительного кольца, плотно обжимающего кабель

Совместимость и монтаж

Кабельный ввод ВКЭ1-ЛР-М32-25-L10 IP66/IP67/IP68 монтируется в предварительно просверленное отверстие в стенке корпуса. Для установки необходимо:

• Подготовить отверстие диаметром, соответствующим резьбе M32 (наружный диаметр резьбы ≈ 32 мм)
• Протянуть кабель через центральное отверстие ввода
• Закрутить гайку до плотного прилегания уплотнения к кабелю - не перетягивать!
• Обеспечить контакт между металлической частью ввода и корпусом - для этого поверхность должна быть чистой и не окрашенной

Не используйте этот ввод для неэкранированных кабелей - он не обеспечит заземления, и функция защиты будет потеряна.

Безопасность и стандарты

Кабельный ввод ВКЭ1-ЛР-М32-25-L10 IP66/IP67/IP68 соответствует требованиям к герметизации и заземлению, применяемым в промышленном оборудовании. Степени защиты IP66–IP68 подтверждают соответствие нормам IEC 60529. Материалы (латунь, нержавеющая сталь) устойчивы к коррозии, что делает изделие безопасным для длительной работы в агрессивных средах.

Преимущества

• Одновременно решает три задачи: фиксация кабеля, герметизация и заземление экрана
• Высокая прочность материала - выдерживает вибрацию, удары и нагрузки
• Износостойкая резьба - многократные сборки и демонтажи без потери качества
• Широкий диапазон защитных классов (IP66–IP68) позволяет использовать один тип ввода в разных условиях

Ограничения применения

• Не предназначена для кабелей с внешним диаметром более 25 мм - возможна утечка или повреждение уплотнения
• Не рекомендуется для кабелей с жёсткой бронёй или толстой оболочкой - уплотнение не сможет её равномерно обжать
• Не работает как самостоятельное устройство заземления - требует контакта с заземлённым металлическим корпусом
• IP68 указан условно; точные параметры погружения (глубина, время) зависят от конкретных исполнений - уточняйте у производителя

Примеры использования

• Ввод экранированного кабеля в частотный преобразователь на заводе
• Проход кабеля в датчик давления, установленный вне помещения
• Подключение сигнальных линий к щиту управления насосной станцией
• Фиксация кабеля в шкафу холодильной камеры с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр кабеля - лучше, чтобы он был на 1–2 мм меньше максимального значения (25 мм), тогда уплотнение будет работать эффективнее
• Если кабель имеет сложную форму (например, с несколькими жилами в оплётке), протестируйте его на совместимость перед массовым использованием
• Чистите место установки от краски, ржавчины и масла - плохой контакт с корпусом сводит на нет функцию заземления
• При замене старого ввода - выбирайте аналогичный тип. Кабельный ввод ВКЭ1-ЛР-М32-25-L10 IP66/IP67/IP68 от ЗЭТА Новосибирск и других брендов из списка (ГОФРОМАТИК, ЗЭТАРУС) взаимозаменяемы, если параметры совпадают
• Артикул zeta34713 - это идентификатор именно этой модели; при заказе указывайте его полностью, чтобы избежать путаницы с другими вариантами ВКЭ1
