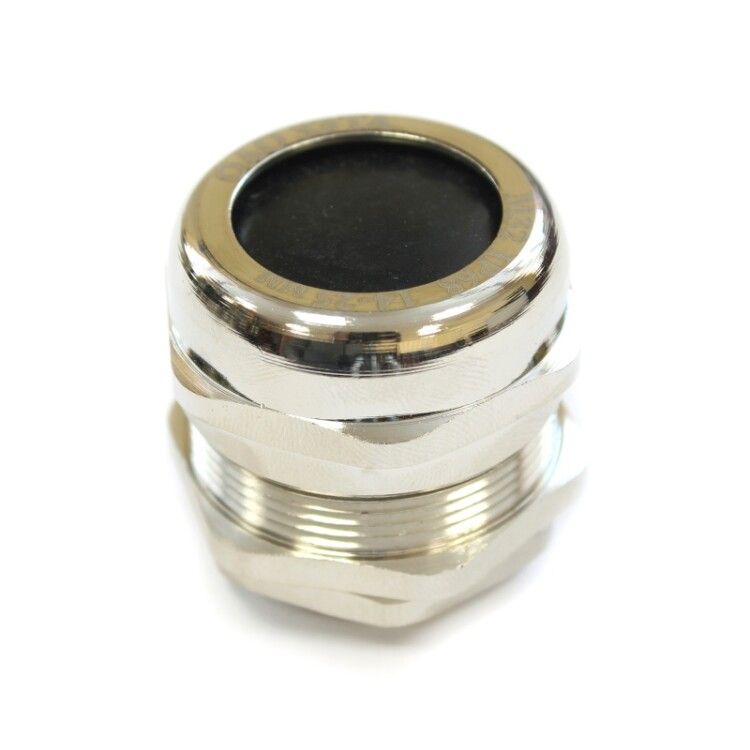

Кабельный ввод М 36 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 18-25мм) | zeta30127 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод М 36 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 18-25 мм) от ЗЭТА Новосибирск - надёжный сальник для герметичного ввода кабелей в щиты и оборудование. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а трёхуровневая защита IP66–IP68 гарантирует безопасную работу даже при воздействии воды и пыли.

Назначение и область применения

Кабельный ввод М 36 латунный УТ1,5 используется для вывода небронированных кабелей и проводов через стенки электрощитов, распределительных устройств и оборудования. Применяется в условиях повышенной запылённости, влажности и на открытом воздухе. Подходит для промышленных объектов, автоматизированных линий, систем управления, насосных станций и других установок, где важна герметизация точки ввода.

Технические характеристики

• Номинальный размер резьбы: M36 (метрическая)
• Диапазон диаметров кабеля: 18–25 мм - подходит для большинства силовых и сигнальных кабелей круглого сечения
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение - зависит от условий)
• Материал корпуса: латунь никелированная - устойчив к коррозии, не выделяет токсичных веществ
• Температурный диапазон: от –40 C до +100 C - работает в холодных и жарких помещениях
• Длина резьбы: 10 мм - достаточна для плотного соединения с тонкими стенками щитов
• Размер шестигранника: 40 мм - удобно затягивать ключом
• Тип уплотнения: уплотнительное кольцо из эластомера + резиновая втулка + пластиковая зажимная втулка - обеспечивают герметичность и фиксацию кабеля
• Исполнение: прямолинейное - кабель вводится без изгиба
• Защитное покрытие: никелирование - антикоррозийное, легко моется, не окисляется
• Без галогенов - соответствует требованиям экологической безопасности
• Поддерживает ввод плоского кабеля - благодаря гибкости уплотнительной втулки
• Цвет: серый - совместим с промышленными корпусами

Совместимость и монтаж

Кабельный ввод М 36 латунный УТ1,5 монтируется в отверстие диаметром 36 мм. Для установки требуется просверлить отверстие в стенке щита, вставить ввод и закрутить контргайку. Гайка и контргайка позволяют зафиксировать изделие с обеих сторон - предотвращает люфт и вибрацию. Уплотнительные элементы (резиновая и пластиковая втулки) адаптируются под диаметр кабеля - не требуют замены при изменении сечения в пределах 18–25 мм. Перед монтажом удалите защитную заглушку-пыльник.

Безопасность и стандарты

Кабельный ввод М 36 латунный УТ1,5 соответствует международным нормам для электрооборудования в условиях высокой степени защиты. Отсутствие галогенов делает его безопасным при возгорании - не выделяет едких паров. Сертифицирован для работы в промышленных сетях согласно ГОСТ Р 51317 и IEC 60529.

Преимущества

• Высокая прочность латуни - выдерживает механические нагрузки и удары
• Трёхступенчатая защита IP66–IP68 - один продукт решает задачи для разных условий эксплуатации
• Никелированное покрытие - не требует дополнительной антикоррозийной обработки
• Гибкий уплотнитель - позволяет использовать как круглые, так и плоские кабели
• Контргайка - исключает самоотвинчивание при вибрациях
• Не содержит галогенов - безопасен для персонала и окружающей среды

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на внешнюю металлическую оплётку
• Максимальный диаметр кабеля - 25 мм; при превышении возможна потеря герметичности
• Не рекомендовано использование в средах с постоянным давлением выше 1 бар - хотя IP68 допускает погружение, длительное давление может деформировать уплотнители
• Не подходит для частых разборок - многократное демонтажное действие снижает срок службы уплотнений

Примеры использования

• Ввод кабелей питания в промышленные щиты на заводах
• Подключение датчиков и приводов на конвейерных линиях
• Герметизация входов в распределительные пункты на открытых площадках
• Монтаж в системах водоснабжения и канализации - где есть риск попадания влаги
• Оборудование для пищевой промышленности - благодаря отсутствию галогенов и возможности мытья

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 18–25 мм. Если кабель слишком тонкий, используйте дополнительную прокладку внутри уплотнительной втулки.
• При монтаже в тонкие стенки (менее 5 мм) убедитесь, что длина резьбы 10 мм достаточна для надёжного зацепления с контргайкой.
• Для кабелей с большим количеством жил или сложной конструкцией - протестируйте герметичность после монтажа, например, методом продувки под давлением.
• Артикулы zeta30127 и zeta30127* - это одна модель. Разница в обозначении связана с партиями производства - функционально идентичны.
• Храните в сухом месте - даже при никелировании латунь чувствительна к длительному контакту с хлорированной водой.
