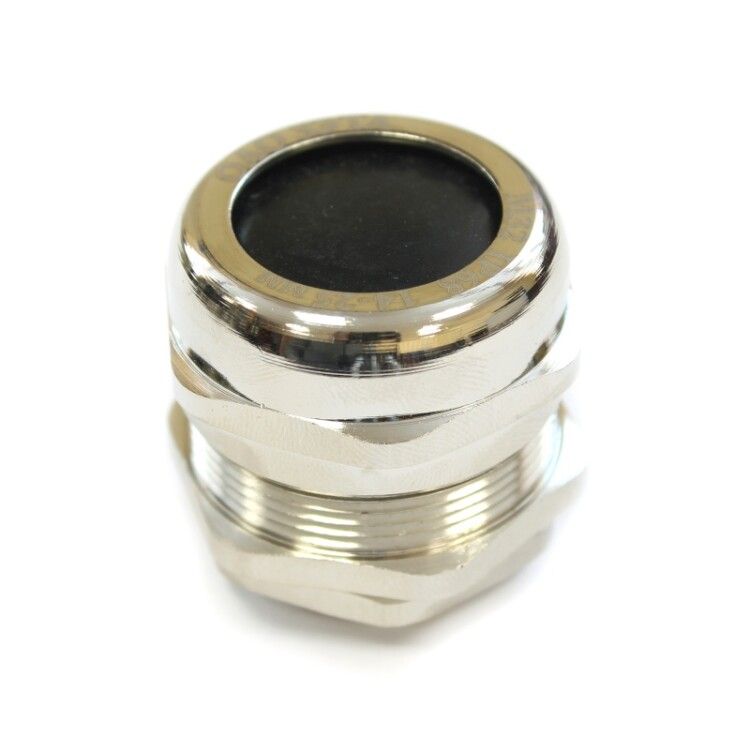

Кабельный ввод М 37х1,5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 18-25 мм) | zeta30101 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод М 37х1,5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 18-25 мм) от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода кабелей в электрооборудование. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а трёхуровневая защита IP66–IP68 делает его подходящим для условий с высокой запылённостью, влажностью или возможным временными погружениями.

Назначение и область применения

Кабельный ввод М 37х1,5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 18-25 мм) используется для безопасного прохода небронированных кабелей через стенки щитов, распределительных устройств, станков и другого промышленного оборудования. Предназначен для защиты внутренних проводников от механических воздействий, а также предотвращения попадания пыли, воды и других внешних факторов в зону соединений. Подходит для установки в системах автоматизации, на объектах энергетики, транспорта и пищевой промышленности.

Технические характеристики

• Номинальная резьба: M37×1,5 - метрическая, стандартизированная для плотного соединения с соответствующими отверстиями в корпусах.
• Диаметр кабеля: 18–25 мм - оптимальный диапазон для одиночных или многожильных небронированных кабелей круглого сечения.
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м на 30 мин), IP68 (продолжительное погружение - условия зависят от производителя).
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, совместима с агрессивными средами.
• Температурный режим: от –40 C до +100 C - работает в экстремальных условиях, включая холодные склады и нагреваемые камеры.
• Длина резьбы: 10 мм - достаточна для фиксации в типовых толщинах панелей (до 8 мм).
• Размер шестигранника: 40 мм - удобен для затяжки обычным ключом.
• Тип уплотнения: уплотнительное кольцо из эластомера - обеспечивает герметичность вокруг кабеля.
• Крепление: с контргайкой - позволяет жёстко зафиксировать ввод в отверстии и исключить самоотвинчивание.
• Исполнение: прямолинейное - кабель вводится по оси устройства, без изгиба.
• Галогены: отсутствуют - материал безопасен при возгорании, соответствует требованиям экологической безопасности.
• Цвет: серый - визуально отличается от пластиковых аналогов, легко идентифицируется на монтаже.

Совместимость и монтаж

Кабельный ввод М 37х1,5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 18-25 мм) устанавливается в подготовленное отверстие диаметром 37 мм с резьбой M37×1,5. Для монтажа:

• Очистите отверстие от заусенцев и грязи.
• Наденьте на кабель уплотнительную втулку, затем резиновую втулку и пластиковую зажимную втулку (по порядку, как указано в комплекте).
• Вставьте кабель в корпус ввода, закрутите контргайку снаружи, затем основную гайку внутри щита.
• Затяните ключом на 40 мм - не перетягивайте, чтобы не деформировать уплотнение.
• Проверьте герметичность: при правильном монтаже кабель не выскальзывает, вода не просачивается.

Подходит для плоских кабелей, если их максимальный размер вписывается в диапазон 18–25 мм по наибольшему поперечному сечению. Для кабелей с бронёй требуется другой тип ввода.

Безопасность и стандарты

Кабельный ввод М 37х1,5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 18-25 мм) соответствует международным нормам для степени защиты IP66–IP68. Отсутствие галогенов в составе материалов снижает риск образования токсичных газов при температурном воздействии. Продукт проходит контроль качества на соответствие ГОСТ Р 50030.5.2 и IEC 60529. Ударопрочность подтверждает устойчивость к вибрациям и случайным ударам в промышленной среде.

Преимущества

• Высокая механическая прочность благодаря латуни - выдерживает нагрузки, которые разрушат пластиковые аналоги.
• Никелированное покрытие - препятствует окислению, сохраняет внешний вид и функциональность даже в сырых помещениях.
• Трёхступенчатая защита IP66/67/68 - один продукт решает задачи для разных уровней опасности (от брызг до временного погружения).
• Комплектация с контргайкой и несколькими уплотнительными элементами - гарантирует надёжную фиксацию и адаптацию под разные типы кабелей.
• Работает при экстремальных температурах - подходит для холодных регионов и помещений с нагревом.

Ограничения применения

• Не предназначена для бронированных кабелей - давление брони может повредить уплотнение.
• Максимальный диаметр кабеля - 25 мм; кабели крупнее требуют другого размера ввода (например, M42 или выше).
• Не рекомендован для постоянного погружения в химически активные жидкости - латунь может подвергаться коррозии при контакте с кислотами или солями.
• При использовании в открытых местах с сильным UV-облучением срок службы уплотнителей может снизиться - рекомендуется применять с защитными кожухами.

Примеры использования

• Ввод силового кабеля в частотный преобразователь на заводе.
• Подключение датчиков к щиту управления в цеху с мойкой оборудования (высокая влажность).
• Прокладка сигнальных кабелей в контроллеры на улице - например, в системах видеонаблюдения.
• Монтаж в подземных коллекторах, где есть риск попадания грунтовых вод.
• Оборудование для пищевой промышленности - требует мытья водой под давлением и отсутствия токсичных веществ.

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен быть в пределах 18–25 мм. Если кабель слишком тонкий, используйте дополнительные уплотнители или выберите меньший размер ввода.
• При монтаже в тонкие панели (менее 5 мм) убедитесь, что длина резьбы 10 мм достаточна для захвата контргайкой.
• Не используйте смазку на резьбе - она может нарушить герметичность уплотнительных элементов.
• При замене старого ввода - снимите все уплотнительные детали и замените их новыми, даже если они кажутся целыми.
• Артикул zeta30101 - совпадает с другими изделиями серии ЗЭТА Новосибирск, поэтому можно использовать как запчасть в существующих системах.
