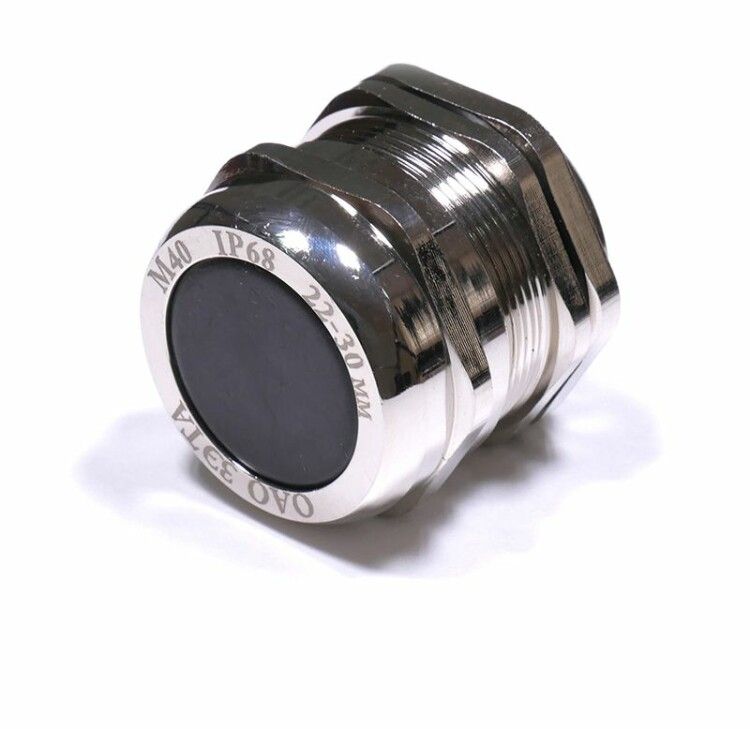

Кабельный ввод М 40 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 22-30мм) | zeta30120 ГОФРОМАТИК ЗЭТА

Кабельный ввод М 40 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 22-30 мм) от ЗЭТА Новосибирск обеспечивает герметичный ввод кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Подходит для установки в щитовые камеры, станки и промышленную автоматизацию.

Назначение и область применения

Кабельный ввод М 40 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Обеспечивает герметичность места ввода, предотвращает попадание пыли, воды и других загрязнений внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в цехах с мойкой оборудования и в системах автоматизации.

Технические характеристики

• Номинальный размер резьбы: M40 (метрическая резьба)
• Диапазон диаметров кабеля: 22–30 мм - подходит для большинства силовых и сигнальных кабелей круглого сечения
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение под давлением)
• Материал корпуса: латунь с никелированным покрытием - высокая коррозионная стойкость и долговечность
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях
• Тип уплотнения: эластомерное кольцо - обеспечивает плотное прилегание к кабелю
• Крепление: с контргайкой - надежная фиксация без люфта
• Длина резьбы: 11 мм - достаточна для монтажа в тонкие стенки корпусов
• Размер шестигранника: 45 мм - удобно затягивать ключом
• Исполнение: прямолинейное - без изгиба, оптимально для прямого ввода
• Поддерживает плоский кабель - благодаря гибкости уплотнителя допускает ввод кабелей с немного сплющенной формой
• Не содержит галогенов - соответствует требованиям безопасности при горении
• Цвет: серый - визуально отличается от пластиковых аналогов

Совместимость и монтаж

Кабельный ввод М 40 латунный УТ1,5 совместим с любыми корпусами, имеющими отверстие диаметром 40 мм под метрическую резьбу. Для установки:

• Проделайте отверстие в стенке корпуса точно по диаметру резьбы - не используйте сверло больше 40 мм
• Вкрутите ввод до упора, затем закрутите контргайку с противоположной стороны
• Перед вводом кабеля удалите защитную заглушку-пыльник
• Выбирайте кабель с наружным диаметром в пределах 22–30 мм - меньший диаметр требует дополнительной подкладки, больший - не войдет
• При использовании плоского кабеля слегка вытяните уплотнительное кольцо, чтобы оно равномерно обхватило форму

Безопасность и стандарты

Кабельный ввод М 40 латунный УТ1,5 соответствует международным нормам для степени защиты IP66–IP68. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. Латунь с никелированием исключает образование оксидов и продлевает срок службы в агрессивных средах. Соответствует требованиям ГОСТ Р 51317 и IEC 60529.

Преимущества

• Высокая прочность материала - латунь выдерживает значительные нагрузки и удары
• Герметизация трёх уровней - IP66/67/68 позволяет использовать даже в условиях постоянной влажности и мытья водой
• Никелированное покрытие - антикоррозийное, легко моется, сохраняет внешний вид
• Ударопрочность - не растрескивается при механическом воздействии
• Поддержка плоского кабеля - универсальнее обычных сальников
• Отсутствие галогенов - безопаснее для окружающей среды и персонала

Ограничения применения

• Не предназначена для бронированных кабелей - жесткая броня может повредить уплотнитель
• Не рекомендовано использование с кабелями менее 22 мм - требуется применение переходных колец или другой модели
• Не следует использовать в местах с постоянными вибрациями выше 10 G без дополнительной фиксации
• При температурах ниже –40 C возможна потеря эластичности уплотнителя - проверьте совместимость с материалом кабеля
• Не подходит для ввода труб или гибких рукавов - только для одиночных кабелей

Примеры использования

• Ввод кабелей питания в промышленные станки с ЧПУ
• Подключение датчиков и актуаторов в системах автоматизации на пищевых производствах
• Монтаж в наружных распределительных щитах на объектах ЖКХ и энергетики
• Обвязка насосных станций и систем водоочистки
• Интеграция в системы видеонаблюдения на улице

Практические советы

• При монтаже в тонкие стенки (менее 5 мм) используйте шайбу под контргайку - предотвратите деформацию
• Проверяйте диаметр кабеля перед установкой - лучше выбрать кабель ближе к верхнему пределу (28–30 мм) для лучшего уплотнения
• При работе с несколькими кабелями в одном вводе - суммарный диаметр не должен превышать 30 мм
• При частом обслуживании - запаситесь запасными уплотнительными кольцами; они не заменяются внутри корпуса
• Артикул zeta30120 - это один из вариантов кабельного ввода М 40 латунный УТ1,5 от ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры, но могут отличаться по форме уплотнителя
• Не перетягивайте контргайку - это может деформировать уплотнитель и нарушить герметичность
