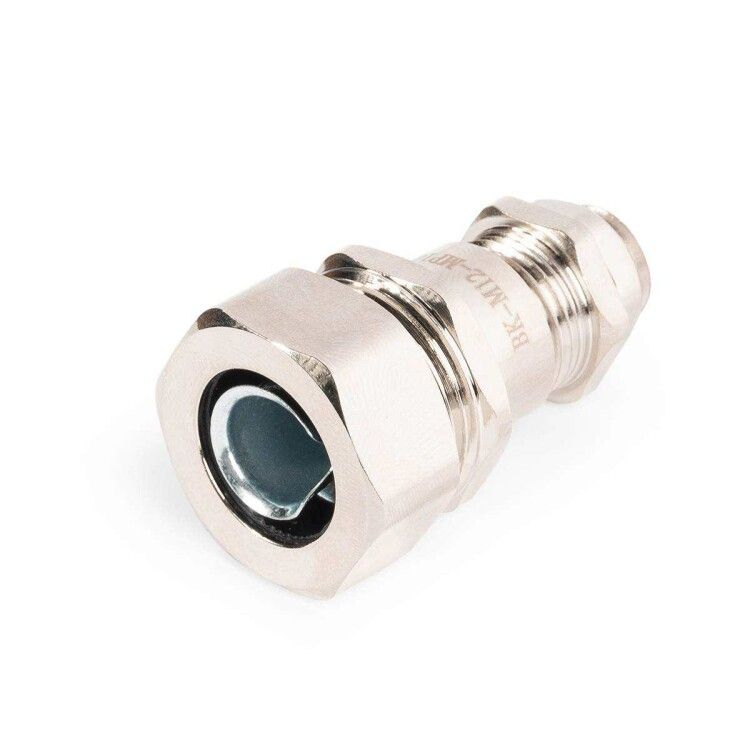

Ввод кабельный для металлорукава латунный ВК-М40(22-30 мм)-МР38 | 87955 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М40(22-30 мм)-МР38 от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в электрооборудование через металлорукав, совмещая функции кабельного ввода и муфты в одном устройстве. Латунный корпус с никелированным покрытием и степенью защиты IP68 делает его надёжным решением для агрессивных и влажных сред.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М40(22-30 мм)-МР38 предназначен для герметичного прохода кабелей и проводов, проложенных в металлорукаве, через стенки электрощитов, распределительных коробок и другого оборудования. Подходит для установки на промышленном оборудовании, в условиях повышенной влажности, запылённости или агрессивной химической среды.

Технические характеристики

• Материал корпуса: никелированная латунь
• Номинальная резьба: M40 (по EN 60423)
• Диапазон диаметров кабелей: 22–30 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный режим: от –40 °C до +100 °C (кратковременно выдерживает до +120 °C)
• Уплотнение: неопреновые кольца и вставки — устойчивы к маслам, бензину, дизтопливу
• Прижимная вставка: нейлон 6.6, самозатухающий по UL94V2
• Длина резьбы: 11 мм
• Размер ключа: 57 мм
• Тип: прямолинейный, разъемный сальник с контргайкой
• Электромагнитная совместимость: да — снижает помехи в радиочастотном спектре
• Цвет: никелевый (серебристый)

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М40(22-30 мм)-МР38 устанавливается в предварительно просверленное отверстие в корпусе оборудования. Для формирования отверстия рекомендуются перфораторы с комплектами перфоформ НМПО-MG или МПО. После сверления используется гидравлический пресс (например, ПГПО-60, ПГРО-60А, ППО-60) для запрессовки ввода в отверстие. Установка требует равномерного давления — избегайте перекосов. Контргайка фиксирует положение после затяжки, обеспечивая надёжную посадку. Разъемная конструкция позволяет менять кабель без демонтажа всего устройства.

Безопасность и стандарты

• Соответствие стандарту EN 60423 — метрическая резьба для кабельных вводов
• Неопреновая уплотнительная система соответствует требованиям к устойчивости к нефтепродуктам
• Нейлоновая вставка — самозатухающая по UL94V2, безопасна при возгорании
• EMC-исполнение обеспечивает соответствие нормам электромагнитной совместимости

Преимущества

• Объединяет две функции — ввод кабеля и соединение с металлорукавом — в одном элементе, экономя место и время монтажа
• Никелирование защищает латунь от коррозии и повышает долговечность в агрессивных средах
• Высокая механическая прочность материала — устойчив к ударным нагрузкам и вибрациям
• Уплотнители сохраняют эластичность при экстремальных температурах
• Поддерживает EMC — минимизирует влияние на чувствительную электронику

Ограничения применения

• Не предназначена для работы с кабелями диаметром менее 22 мм или более 30 мм — возможна потеря герметичности
• Запрещено использовать в средах с постоянными температурами выше +120 °C — даже кратковременные превышения могут деформировать неопрен
• Не подходит для установки в пластиковые или неметаллические корпуса — требуется жесткая основа для запрессовки
• Не является взрывозащищённым устройством — не применяется во взрывоопасных зонах без дополнительной сертификации

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах с высокой влажностью (пищевые производства, мойки)
• Подключение кабелей к насосам, конвейерам и станкам с металлоконструкциями
• Монтаж в системах автоматизации на нефтегазовых объектах — благодаря устойчивости к топливу и маслам
• Использование в наружных шкафах управления — IP68 исключает попадание воды даже при временной иммерсии

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен входить в диапазон 22–30 мм без чрезмерного натяга или люфта
• Используйте только рекомендованные гидравлические прессы КВТ — некорректное усилие может повредить резьбу или уплотнения
• При многократном обслуживании заменяйте уплотнительные кольца — они теряют эластичность со временем
• Для удобства сборки смажьте резьбу немного силиконовой смазкой — это облегчит затяжку и предотвратит заклинивание
• Убедитесь, что отверстие в корпусе точно соответствует размеру ввода — допуск ±0,5 мм
