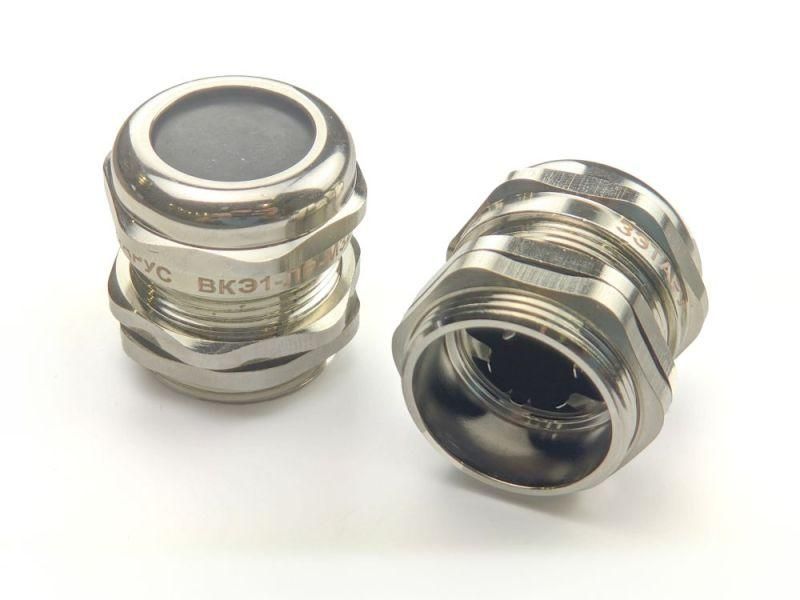

Ввод кабельный ВКЭ1-ЛР-М40-33-L11 IP66/IP67/IP68 от ЗЭТА Новосибирск - это надёжный элемент для герметичного ввода экранированных кабелей в металлические корпуса распределительных щитов, обеспечивающий одновременно механическую фиксацию, защиту от внешних воздействий и надёжное заземление экрана кабеля.

Назначение и область применения

Ввод кабельный ВКЭ1-ЛР-М40-33-L11 IP66/IP67/IP68 используется для прохода экранированных силовых и управляющих кабелей через стенки металлических шкафов, щитов и корпусов электрооборудования. Он выполняет три функции сразу: фиксирует кабель, герметизирует проём и создаёт непрерывную цепь заземления между экраном кабеля и корпусом оборудования. Подходит для установки в условиях повышенной запылённости, влажности, перепадов температур и агрессивных сред - например, на производствах, в насосных станциях, на объектах транспорта и энергетики.

Технические характеристики

• Материал корпуса: никелированная латунь / нержавеющая сталь - устойчивы к коррозии и механическим повреждениям
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (постоянная работа под водой - зависит от условий монтажа)
• Рабочая температура: от –40 C до +100 C - позволяет использовать в холодных регионах и рядом с нагреваемым оборудованием
• Номинальный диаметр кабеля: 33 мм - подходит для экранированных кабелей с наружным диаметром до этого значения
• Резьба: М40 - стандартная метрическая резьба для крепления в отверстие 40 мм
• Длина хвостовика: L11 - 11 мм, оптимальна для тонких стенок корпусов

Совместимость и монтаж

Ввод кабельный ВКЭ1-ЛР-М40-33-L11 устанавливается в предварительно просверленное отверстие диаметром 40 мм в металлическом корпусе. Крепится с помощью гайки, которая затягивается ключом. Экран кабеля должен быть зачищен и плотно прижат к внутреннему контактному кольцу - именно так обеспечивается надёжное заземление. Для правильной работы важно, чтобы толщина стенки корпуса не превышала 11 мм; при большей толщине потребуется удлинитель или другой тип ввода. Герметизация достигается за счёт резиновой вставки, которая сжимается при затяжке - не используйте смазки или клеи, они снижают эластичность материала.

Безопасность и стандарты

Ввод кабельный ВКЭ1-ЛР-М40-33-L11 соответствует требованиям к степени защиты IP66–IP68, что подтверждает его применение в соответствии с ГОСТ IEC 60529. Конструкция исключает возможность возникновения искр внутри корпуса при работе с высокими токами. Применение материалов (латунь, нержавейка) делает изделие безопасным в контакте с пищевыми, химическими и влажными средами.

Преимущества

• Одновременная реализация трёх задач: фиксация, герметизация, заземление - экономит время монтажа
• Высокая степень защиты IP66–IP68 - подходит для улицы, бассейнов, мойках, производственных цехов
• Широкий температурный диапазон - работает даже в Арктике и рядом с печами
• Износостойкие материалы - долгий срок службы без замены
• Поддержка заземления экрана - снижает помехи и повышает надёжность связи и управления

Ограничения применения

• Не предназначена для ввода неэкранированных кабелей - без экрана не будет работать функция заземления
• Максимальный диаметр кабеля - 33 мм; более толстые кабели не войдут
• Толщина стенки корпуса должна быть ≤11 мм - иначе невозможно плотное прилегание
• Не рекомендовано использование в средах с постоянным воздействием открытого пламени или высоких температур выше +100 C
• Герметичность IP68 требует точного соблюдения технологии монтажа - ошибки в затяжке снижают уровень защиты

Примеры использования

• Щиты управления промышленными станками с частотными преобразователями
• Корпуса насосных станций в канализационных системах
• Электрошкафы на тепловых пунктах и в котельных
• Оборудование для автоматического контроля в пищевой промышленности
• Наружные распределительные устройства в городах с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть меньше или равен 33 мм, иначе резиновая вставка не сожмётся должным образом
• Защитите экран кабеля от окисления перед установкой - зачистите его до блестящего металла
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - переусиливать нельзя, можно повредить резьбу или уплотнение
• Если корпус толще 11 мм - выберите модель с длинным хвостовиком (L15, L20) или используйте переходную втулку
• Артикул zeta34716 - это один из вариантов исполнения ВКЭ1-ЛР-М40-33-L11 от ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры, но отличаются цветом покрытия
