Кабельный ввод с удлиненной резьбой M-L-40 - 85480 КВТ

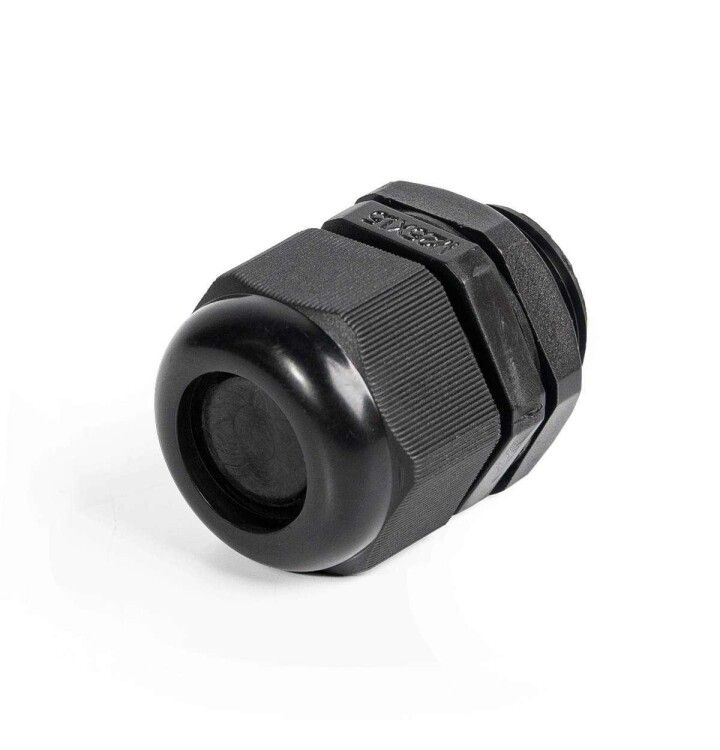

Ввод кабельный пластиковый M-L 40 (22-32 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей с диаметром 22–32 мм в электрошкафах и распределительных устройствах. Благодаря высокой степени защиты IP68 и устойчивости к экстремальным температурам, этот ввод применяется в условиях повышенной влажности, запылённости и агрессивных сред.

Назначение и область применения

Ввод кабельный пластиковый M-L 40 (22-32 мм) предназначен для герметичного прохода силовых и сигнальных кабелей через стенки металлических или пластиковых корпусов - например, электрощитов, шкафов управления, промышленного оборудования. Подходит для установки в помещениях и на улице, в том числе во взрывоопасных зонах, на объектах энергетики, транспорта, пищевой и химической промышленности.

Технические характеристики

• Диапазон внешнего диаметра кабеля: 22–32 мм
• Номинальная резьба: M40×1.5 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 (нейлон 6.6), самозатухающий, безгалогенный, устойчив к УФ-излучению
• Материал уплотнения: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Температурный диапазон: от –40 C до +100 C
• Электрическая прочность изоляции: 60 кВ/мм
• Удельное поверхностное сопротивление: 1×10¹² Ом·см
• Тип уплотнения: однослойное кольцо с фиксацией
• Наличие контргайки: да - предотвращает самоотвинчивание
• Размер ключа: 50 мм - маркировка нанесена на гайке для быстрого определения
• Исполнение: прямолинейное - без поворота
• Цвет: чёрный
• Конструкция: разъёмный сальник - позволяет вставлять кабель после монтажа
• Удлинённая резьба - совместим с толстыми стенками щитов (до 10 мм)

Совместимость и монтаж

Ввод кабельный пластиковый M-L 40 (22-32 мм) устанавливается в подготовленное отверстие диаметром 40 мм. Для сверления используется гидравлический пресс ПГПО-60, ПГРО-60А или набор перфорационных форм НМПО-MG. После проделывания отверстия ввод вставляется внутрь, фиксируется контргайкой и затягивается ключом на 50 мм. Уплотнительное кольцо автоматически деформируется вокруг кабеля, обеспечивая герметичность. Разъёмная конструкция позволяет менять кабели без демонтажа ввода.

Безопасность и стандарты

Ввод соответствует требованиям к защите от пыли и воды по классу IP68. Материал корпуса - самозатухающий (V-0 по UL94), не содержит галогенов, что снижает выделение токсичных веществ при возгорании. Высокое удельное сопротивление (10¹² Ом·см) исключает риск утечки тока по поверхности. Прочность изоляции 60 кВ/мм гарантирует безопасность при работе с высокими напряжениями.

Преимущества

• Высокая степень защиты IP68 - работает даже при постоянном контакте с водой
• Устойчивость к широкому спектру химических веществ - масла, топливо, растворители
• Работает в экстремальных температурах - от Arctic-условий до нагрева внутри щита
• Контргайка со стопорными засечками - исключает случайное ослабление
• Разъёмная конструкция - удобство замены кабелей без снятия ввода
• Удлинённая резьба - возможность установки в толстые стенки щитов
• Защитная мембрана - предотвращает попадание пыли в момент монтажа

Ограничения применения

Не предназначено для кабелей с внешним диаметром менее 22 мм или более 32 мм - возможна потеря герметичности. Не рекомендуется использовать в условиях постоянного механического воздействия (вибрация, удары) без дополнительной фиксации кабеля. Не следует применять в средах с агрессивными кислотами или щелочами - материал уплотнителя не рассчитан на них. Гидравлический пресс необходим для точного сверления; ручной инструмент не обеспечит требуемую точность.

Примеры использования

• Ввод кабелей питания в промышленные частотные преобразователи
• Подключение датчиков и исполнительных механизмов в щитах на заводах
• Герметизация кабелей в системах водоснабжения и канализации
• Монтаж в наружных распределительных пунктах (РП) и АИС
• Оборудование для пищевых производств - легко моется, не впитывает грязь

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределах 22–32 мм. Слишком тонкий кабель не будет плотно прижат уплотнителем.
• Используйте только указанный инструмент для сверления (ПГПО-60, ПГРО-60А): отклонение в диаметре на 0,5 мм нарушит герметичность.
• Затягивайте контргайку равномерно - перекос приведёт к деформации уплотнителя и протечкам.
• При использовании в холоде (ниже –20 C) убедитесь, что кабель не жёсткий - иначе уплотнитель не сможет адекватно обжать его.
• При необходимости замены кабеля - просто открутите контргайку, вытяните старый кабель, введите новый и снова затяните.
• Для долговечности - регулярно осматривайте уплотнитель на предмет трещин, особенно при циклических нагрузках.
