Кабельный ввод (сальник) PG-36 (22-32 мм) | 6445 Fortisflex КВТ

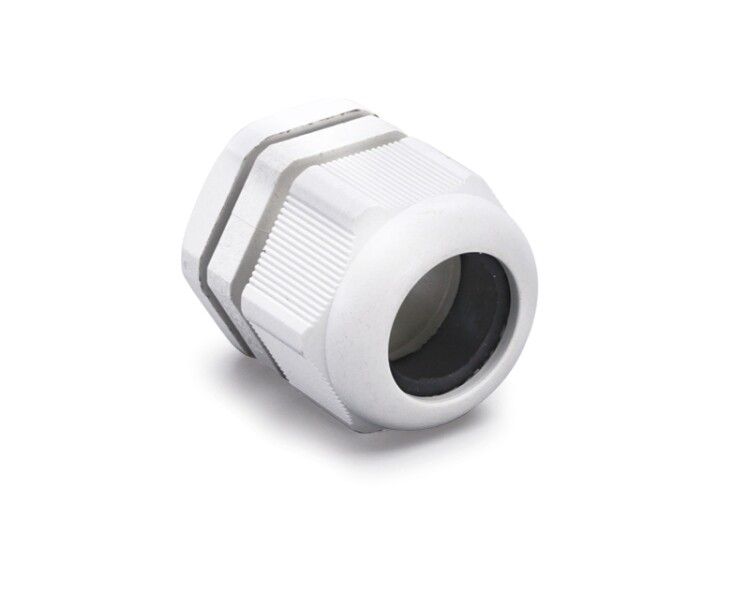

Кабельный ввод Fortisflex PG-36 (22–32 мм) обеспечивает надёжную герметизацию кабелей в промышленном оборудовании. Этот сальник совмещает прочность нейлоновой оболочки, эластичность неопренового уплотнения и степень защиты IP68, что делает его подходящим для сложных условий эксплуатации. Артикул 6445 соответствует сериям от Fortisflex и КВТ.

Назначение и область применения

Кабельный ввод PG-36 предназначен для герметичного прохода кабелей через стенки электрических щитов, распределительных устройств, станков и другого промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, перепадов температур и воздействия масел и топлив. Применяется в машиностроении, энергетике, химической и пищевой промышленности.

Технические характеристики

• Резьба: PG-36 (по стандарту DIN 40430)
• Диапазон диаметров кабеля: 22–32 мм
• Сечение кабеля: 22–32 мм2 (соответствует указанному диаметру)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, без галогенов (UL94V2)
• Материал уплотнения: неопрен - устойчив к маслам, бензину, дизтопливу и агрессивным средам
• Температура эксплуатации: –40 C до +100 C (кратковременно - до +120 C)
• Длина резьбы: 15 мм
• Размер шестигранника: 56,7 мм - позволяет использовать стандартный ключ
• Тип уплотнения: многослойное кольцо с защитной мембраной против пыли
• Конструкция: прямолинейный, разъёмный, с контргайкой
• Цвет: светло-серый
• Покрытие: необработанная поверхность - без антикоррозийного покрытия

Совместимость и монтаж

PG-36 монтируется в подготовленное отверстие диаметром 36 мм. Для сверления используется гидравлический пресс с матрицами НМПО-PG. Установка выполняется в два этапа:

1. Закрепление корпуса в отверстии - резьба вворачивается в корпус оборудования.
2. Фиксация кабеля - затягивается контргайка, которая сжимает неопреновое кольцо вокруг кабеля.

На гайке есть маркировка размера ключа - удобно для быстрого определения нужного инструмента. Стопорные засечки на гайке исключают её самопроизвольное ослабление при вибрации. Разъёмная конструкция позволяет менять кабели без демонтажа всего ввода.

Безопасность и стандарты

• Соответствует DIN 40430 - стандарту на электроарматурную резьбу PG
• Материал корпуса - самозатухающий, класс горючести UL94V2
• Состав без галогенов - снижает выделение токсичных веществ при нагреве или возгорании
• IP68 - подтверждена испытаниями на погружение в воду и герметичность

Преимущества

• Высокая механическая прочность корпуса из нейлона 6.6 - выдерживает нагрузки при монтаже и эксплуатации
• Эластичный неопреновый уплотнитель - плотно обхватывает кабели различного диаметра в заданном диапазоне
• Защитная мембрана внутри - дополнительно препятствует проникновению пыли даже при частичном износе уплотнения
• Контргайка со стопорными засечками - гарантирует долговечность фиксации в вибрационных системах
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагретыми агрегатами
• Устойчивость к нефтепродуктам - идеален для машин, насосов, транспорта

Ограничения применения

• Не предназначена для установки в открытых наружных условиях без дополнительной защиты от УФ-лучей - материал нейлона со временем теряет прочность под прямыми солнечными лучами
• Не рекомендуется для кабелей с жилами меньше 22 мм2 - уплотнение не будет достаточно плотным
• Необработанная поверхность корпуса требует осторожности при контакте с агрессивными химикатами - возможна химическая коррозия
• Подходит только для одиночных кабелей - не для пучков или многожильных сборок без предварительной обмотки

Примеры использования

• Ввод кабелей питания в промышленные станки с ЧПУ
• Герметизация кабелей управления в конвейерных линиях
• Проход кабелей в распределительные щиты на нефтебазах и АЗС
• Подключение датчиков в холодильных установках (при температуре ниже –30 C)
• Монтаж в гидравлических системах, где возможны утечки масла

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 22–32 мм. Кабель меньшего диаметра потребует дополнительной намотки или переходника.
• Используйте только рекомендованные прессы: ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А и матрицы НМПО-PG. Самодельные отверстия нарушают герметичность.
• При затяжке контргайки применяйте ключ по маркировке на гайке - перетягивание повредит уплотнение.
• Для кабелей с металлической бронёй используйте дополнительную изоляцию между бронёй и уплотнителем - чтобы не порвать неопрен.
• Храните сальники в сухом месте, избегая прямого солнца - продлевается срок службы материала.
• Артикул 6445 совместим с продукцией как Fortisflex, так и КВТ - можно заменить аналогично без переделки монтажа.
