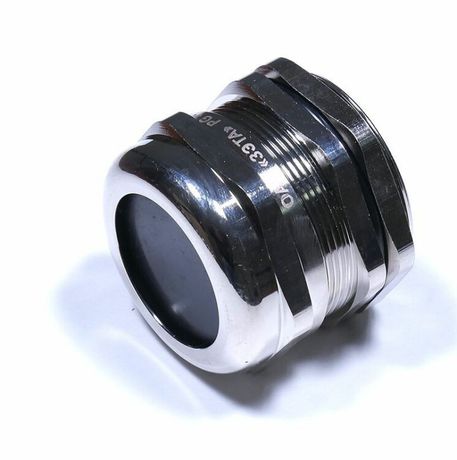

Кабельный ввод PG 36 латунь УТ1,5 IP68 (d кабеля 25-33 мм) | zeta30158 ГОФРОМАТИК ЗЭТА

Кабельный ввод PG 36 латунный УТ1,5 IP66/67/68 (диаметр кабеля 25-33 мм) от ЗЭТА Новосибирск обеспечивает герметичный и прочный ввод кабелей в электрооборудование, защищая от пыли, влаги и механических воздействий. Подходит для установки в щитовые камеры, станки и промышленные системы, где важна надежность соединений.

Назначение и область применения

Кабельный ввод PG 36 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, воды и других внешних факторов внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в цехах с мойкой оборудования и в системах автоматизации. Особенно актуален для промышленных объектов, требующих соответствия нормам IP66–IP68.

Технические характеристики

• Номинальный размер резьбы: 36 PG (соответствует DIN 40430)
• Диапазон диаметров кабеля: 25–33 мм (подходит для плоских и круглых кабелей)
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь никелированная — устойчив к коррозии и химическим средам
• Тип уплотнения: резиновая втулка + уплотнительное кольцо — обеспечивают плотную посадку
• Температурный режим работы: от –40 °C до +100 °C
• Длина резьбы: 11 мм
• Размер шестигранника: 50 мм — удобно затягивать ключом
• Крепление: с контргайкой — фиксирует положение и предотвращает самоотвинчивание
• Исполнение: прямолинейное — монтаж без изгибов
• Покрытие: никелированное — антикоррозийное, эстетичное, легко моется
• Галогены: отсутствуют — соответствие требованиям RoHS
• Цвет: серый

Совместимость и монтаж

Кабельный ввод PG 36 совместим с любым оборудованием, имеющим отверстие под резьбу PG 36. Для монтажа:

• Сверлится отверстие диаметром, соответствующее наружному диаметру резьбы (обычно ~49 мм)
• Вставляется ввод в отверстие, закручивается контргайка с помощью ключа на 50 мм
• Кабель продевается через уплотнительную втулку — она должна плотно обжимать оболочку кабеля в диапазоне 25–33 мм
• Пластиковая зажимная втулка фиксирует жилы внутри, предотвращая перегиб
• Заглушка-пыльник устанавливается при временной защите до подключения

Не используйте силовой инструмент при затяжке — переусилие может деформировать уплотнение. Проверьте, чтобы кабель не был тоньше 25 мм — иначе уплотнение не сработает.

Безопасность и стандарты

Кабельный ввод PG 36 соответствует стандарту DIN 40430 на резьбу PG. Степень защиты IP68 подтверждает полную герметичность даже при постоянном контакте с водой. Материалы не содержат галогенов — снижают выделение токсичных веществ при нагреве или возгорании. Соответствует требованиям безопасности для промышленного оборудования.

Преимущества

• Высокая механическая прочность — ударопрочный корпус выдерживает нагрузки на производстве
• Долговечность — никелированная латунь не ржавеет, сохраняет целостность при температурных колебаниях
• Герметичность уровня IP68 — выше, чем у большинства аналогов, что важно для влажных и агрессивных сред
• Простота монтажа — все элементы в комплекте, не требуется доп. детали
• Подходит для плоских кабелей — редкое преимущество среди сальников PG

Ограничения применения

• Не предназначен для бронированных кабелей — уплотнение не рассчитано на жесткую оплетку
• Не рекомендован для кабелей менее 25 мм — возможен протечка или плохая фиксация
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации кабеля
• Работает только при соблюдении температурного диапазона — при превышении +100 °C уплотнители теряют эластичность

Примеры использования

• Ввод кабелей питания в промышленные станки с ЧПУ
• Подключение датчиков и исполнительных механизмов в пищевой промышленности (частые мойки)
• Монтаж в распределительные щиты на открытых участках (энергообъекты, насосные станции)
• Системы автоматизации в холодильных камерах — работает при –40 °C
• Оборудование с высокими требованиями к чистоте — например, фармацевтика, где запрещены галогены

Практические советы

• Перед монтажом проверьте диаметр оболочки кабеля — он должен точно попадать в диапазон 25–33 мм
• Если кабель слишком мягкий, используйте дополнительную фиксацию внутри щита — сальник не заменяет кабельные зажимы
• При использовании в агрессивных средах (например, соляные туманы) регулярно осматривайте резьбу — хотя латунь никелированная устойчива, долгая эксплуатация требует контроля
• Запасные уплотнительные кольца можно заказывать отдельно — они не являются расходными, но срок службы зависит от условий
• Артикул zeta30158 — это один из вариантов кабельного ввода PG 36 от ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры, но отличаются по цвету или упаковке
