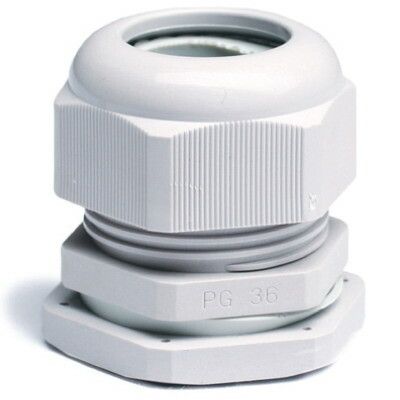

Кабельный зажим DKC Express 53200 - это надёжный сальник с контргайкой для герметичного ввода кабелей диаметром 20–31 мм в электрощиты, шкафы и распределительные коробки. Обеспечивает степень защиты IP68, подходит для внутренней и наружной установки, включая агрессивные среды.

Назначение и область применения

Кабельный зажим DKC Express 53200 предназначен для герметичного прохода силовых и контрольных кабелей через стенки электротехнических устройств: щитов, шкафов, распаечных коробок, оборудования в условиях повышенной влажности, запылённости или открытых площадках. Применяется в системах серии Express, особенно там, где требуется долговременная защита от воды, пыли и механических воздействий. Подходит для монтажа в бетоне, на фасадах зданий и в промышленных помещениях.

Технические характеристики

• Диаметр кабеля: 20–31 мм - обеспечивает плотную посадку для широкого спектра кабелей, включая многожильные и плоские
• Резьба: 1½ дюйма (M48×2) - стандартизированная резьба для совместимости с большинством щитов и корпусов
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: полиамид - прочный, химически стойкий, не выделяет галогены, устойчив к УФ-излучению
• Температурный диапазон: –25…+60 C - работает в холодных и жарких условиях, включая зимние наружные установки
• Длина резьбы: 14 мм - достаточна для надёжного крепления в толстых стенках корпусов
• Размер ключа: 58 мм - удобен для затяжки стандартным гаечным ключом
• Уплотнение: многослойное кольцо - гарантирует герметичность даже при перегибах и вибрациях кабеля
• Цвет: светло-серый - соответствует цветовой гамме серии Express
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Поддержка плоского кабеля: да - можно использовать с плоскими кабелями типа NYM, VVGng-LS
• Взрывобезопасность: да - сертифицирован для применений в потенциально взрывоопасных зонах
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный зажим DKC Express 53200 совместим с любыми корпусами и щитами, имеющими резьбу M48×2. Для монтажа:

• Проделайте отверстие нужного диаметра в стенке корпуса (не менее 48 мм по резьбе)
• Вставьте зажим с уплотнителем в отверстие
• Затяните контргайку ключом на 58 мм - не переусердствуйте, чтобы не повредить резьбу
• Протяните кабель через центральное отверстие; уплотнитель саморегулируется по диаметру
• Проверьте герметичность: при правильной сборке между кабелем и зажимом не должно быть люфта

Зажим разъёмный - позволяет установить его на уже проложенный кабель без его демонтажа.

Безопасность и стандарты

• Соответствует требованиям IEC 60529 (IP68)
• Сертифицирован для взрывоопасных зон (Ex-совместимость)
• Не содержит галогенов - безопасен при горении, не выделяет токсичных паров
• Материал полиамид - устойчив к маслам, растворителям и атмосферным осадкам

Преимущества

• Высокая герметичность IP68 - выше, чем у обычных IP67, подходит для постоянного контакта с водой
• Многослойное уплотнение - предотвращает проседание и деформацию при длительной эксплуатации
• Разъёмная конструкция - экономит время при замене кабеля или модификации системы
• Ударопрочность и термостойкость - снижают риск повреждения при транспортировке и монтаже
• Совместимость с плоским кабелем - расширяет возможности применения в автоматизации и слаботочных сетях

Ограничения применения

• Не предназначена для кабелей меньше 20 мм - уплотнитель не будет достаточно сжиматься, что нарушит герметичность
• Не рекомендовано использование при температурах ниже –25 C или выше +60 C - материал становится хрупким или теряет эластичность
• Не следует применять с металлическими оплетками или бронированными кабелями без предварительной подготовки - возможны повреждения уплотнителя
• Не является элементом крепления кабеля - только ввод; внешнюю фиксацию необходимо организовать дополнительно

Примеры использования

• Герметичный ввод кабеля в щит управления насосной станцией на улице
• Проход кабеля через бетонную стену в подвале здания
• Подключение сигнализационных кабелей к контроллеру в пищевой промышленности
• Монтаж в распределительных пунктах на объектах с повышенными требованиями к безопасности (например, АЭС, химзаводы)
• Интеграция в систему Express для прокладки проводки по фасаду здания

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 20–31 мм. Если кабель слишком тонкий, используйте специальные вставки (если доступны)
• При использовании в сырых местах - после затяжки проверьте наличие капель воды внутри корпуса; при наличии - возможно, уплотнитель установлен некорректно
• Не используйте смазку на резьбе - она может нарушить герметичность уплотнительного кольца
• При работе с несколькими кабелями - соблюдайте минимальный интервал между входами, чтобы не нагружать корпус
• DKC Express 53200 - часть единой системы Express; для согласованности всей системы используйте другие компоненты этой же серии
