Сальник - Зажим кабельный с контргайкой IP68 PG42 диаметр кабеля 28 38мм | 53300 DKC ДКС

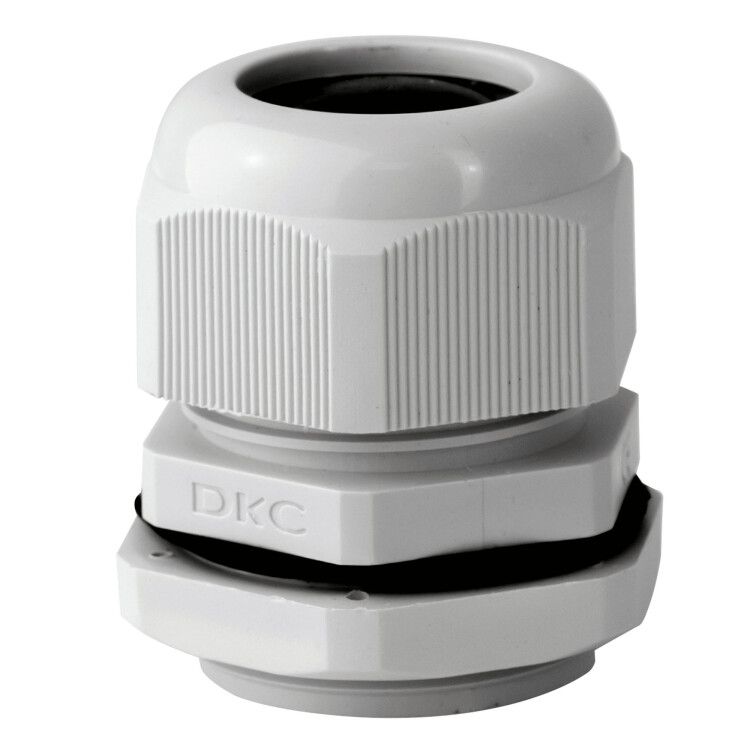

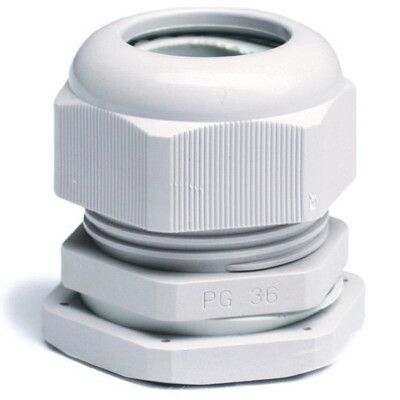

Кабельный зажим DKC Express 53300 - это герметичный сальник с контргайкой и степенью защиты IP68, предназначенный для надежного ввода кабелей диаметром 28–38 мм в электрощиты, шкафы и распределительные коробки. Продукт из серии Express от DKC сочетает прочность полиамида, взрывобезопасность и возможность монтажа на плоский кабель.

Назначение и область применения

Кабельный зажим DKC Express 53300 обеспечивает герметичный проход кабеля через стенку оборудования - например, металлического или пластикового щита. Он предотвращает попадание пыли, воды, масла и других внешних воздействий внутрь устройства. Подходит для установки в помещениях, на открытых площадках, в монолитном бетоне и на фасадах зданий. Часто применяется в системах автоматизации, промышленной электронике, энергетике и на объектах с повышенными требованиями к защите.

Технические характеристики

• Резьба: 1½ дюйма (M42x1,5) - стандартизированная резьба для совместимости с большинством корпусов и переходников
• Диаметр кабеля: 28–38 мм - поддерживает кабели среднего и крупного сечения, включая многожильные и экранированные
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Материал: полиамид - устойчив к химическим веществам, механическим нагрузкам и перепадам температур
• Температура эксплуатации: от –25 C до +60 C - работает в холодных и жарких условиях
• Уплотнение: многослойное уплотнительное кольцо - гарантирует плотную посадку на кабель даже при колебаниях диаметра
• Длина резьбы: 14 мм - достаточна для надежного закручивания в толстые стенки
• Размер ключа: 64 мм - удобен для затяжки стандартным гаечным ключом
• Цвет: светло-серый - отличается от типичных черных аналогов, упрощает визуальный контроль
• Галогены: отсутствуют - соответствует экологическим нормам RoHS
• Ударопрочность: да - выдерживает механические удары при монтаже и эксплуатации
• Взрывобезопасность: да - сертифицирован для использования во взрывоопасных зонах (Zone 1/21)
• Форма: прямолинейный - не требует поворотов, идеален для прямого ввода
• Разъемный: да - можно собирать и разбирать без демонтажа всей системы
• Ввод плоского кабеля: да - поддерживает кабели с прямоугольным сечением (например, силовые шины или плоские провода)

Совместимость и монтаж

Кабельный зажим DKC Express 53300 совместим с любыми корпусами, имеющими резьбу M42×1,5. Устанавливается в отверстие диаметром 42 мм. Для монтажа требуется только гаечный ключ на 64 мм. Сначала вставьте кабель в уплотнительное кольцо, затем введите зажим в отверстие корпуса и закрутите контргайку с другой стороны. Благодаря разъемной конструкции, можно легко заменить кабель без полного демонтажа. Учитывайте, что посадочный диаметр отверстия должен точно соответствовать 42 мм - меньшее отверстие не позволит установить зажим, большее - нарушит герметичность.

Безопасность и стандарты

Кабельный зажим DKC Express 53300 соответствует международным стандартам IEC 60529 (IP68), IEC 60079-0 (взрывозащищенное исполнение) и RoHS (без галогенов). Материал полиамид не поддерживает горение и не выделяет токсичных паров при нагреве. Продукт допущен к применению в зонах с риском возгорания и взрыва, в том числе на нефтегазовых объектах, химических производствах и в подземных сооружениях.

Преимущества

• Высокая герметичность IP68 - выше, чем у обычных сальников IP67
• Поддержка плоского кабеля - редкая функция, снижающая необходимость в доработке кабелей
• Разъемная конструкция - экономит время при обслуживании и ремонте
• Многослойное уплотнение - компенсирует вариации диаметра кабеля в пределах 28–38 мм
• Ударопрочность и термостойкость - долговечность в суровых условиях
• Экологичность - отсутствие галогенов делает продукт безопаснее при пожаре и утилизации

Ограничения применения

• Не предназначен для кабелей менее 28 мм - уплотнение будет недостаточно плотным
• Не рекомендован для частого изгиба кабеля в месте входа - возможна усталость материала
• Не подходит для ввода в тонкостенные корпуса толщиной менее 14 мм - резьбы не хватит для надежной фиксации
• Не используйте с кабелями, имеющими жесткие бронированные оболочки - они могут повредить уплотнительное кольцо
• Не рассчитан на постоянное погружение под глубокую воду - IP68 означает временное погружение, а не работу под водой постоянно

Примеры использования

• Ввод силового кабеля в промышленный щит управления на заводе
• Герметизация кабеля в распределительной коробке на фасаде здания
• Подключение кабеля к контроллеру в подвале с высокой влажностью
• Монтаж в шкафу на нефтеперекачивающей станции (зоны Ex)
• Прокладка кабеля в бетонной стене при строительстве нового цеха

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 28–38 мм. Если кабель слишком тонкий, используйте дополнительный уплотнитель.
• При работе с плоским кабелем ориентируйте широкую сторону перпендикулярно оси зажима - так уплотнение распределяется равномерно.
• Затягивайте контргайку рукой до упора, потом доверните ключом на ¼ оборота - переусиливать нельзя, чтобы не треснуло уплотнение.
• Если зажим установлен в бетон, перед монтажом просверлите отверстие точного диаметра 42 мм - лучше использовать алмазное сверло.
• Для систем Express от DKC этот зажим является частью единой арматурной цепочки - совмещайте его с трубами 6UF и корпусами Viva для максимальной надежности.
