Сальник MG 50 диаметр проводника 31-41мм IP68 | YSA20-36-50-68-K02 IEK

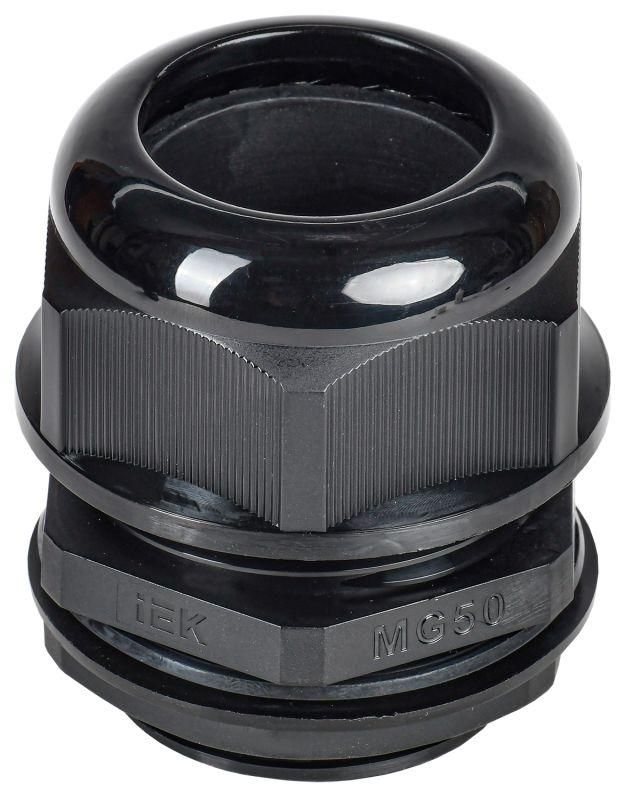

Сальник MG 50 диаметр проводника 31–41 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Артикул ysa20-36-50-68-k02 соответствует требованиям жестких условий эксплуатации и подходит для установки в металлические и пластиковые корпуса.

Назначение и область применения

Сальник MG 50 диаметр проводника 31–41 мм IP68 используется для безопасного прохода кабелей через стенки распределительных щитов, шкафов управления, промышленного оборудования. Он предотвращает попадание пыли, воды и других внешних факторов внутрь корпуса, сохраняя целостность изоляции и защищая соединения. Применяется в условиях повышенной влажности, на открытых площадках, в цехах с технологической пылью, на транспорте и в энергетических объектах.

Технические характеристики

• Номинальный размер резьбы: M50 (резьбовая часть для вворачивания в отверстие корпуса)
• Диаметр кабеля: 31–41 мм - подходит для силовых и управляющих кабелей среднего сечения
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Длина резьбы: 20,5 мм - достаточна для надёжного крепления в толстых стенках корпуса
• Шаг резьбы: 1,5 мм - стандартизированный шаг для совместимости с типовыми отверстиями
• Тип уплотнения: уплотнительное кольцо из эластомера - обеспечивает плотную посадку вокруг кабеля
• Наличие контргайки: да - фиксирует сальник после затяжки, исключает самоотвинчивание
• Материал корпуса: полиамид PA - высокая прочность, устойчивость к химическим веществам и ударным нагрузкам
• Размер ключа: 60 мм - удобно затягивать гаечным ключом
• Температурный диапазон: –40…+100 C - работает в холодных регионах и рядом с нагреваемым оборудованием
• Защита от перегиба: да - предотвращает деформацию кабеля внутри сальника
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Цвет: черный - маскирует загрязнения, не выгорает на солнце
• Поверхность: необработанная - без антикоррозийного покрытия, так как материал сам устойчив к коррозии

Совместимость и монтаж

Сальник MG 50 диаметр проводника 31–41 мм IP68 вворачивается в резьбовое отверстие диаметром 50 мм с шагом 1,5 мм. Для монтажа:

• Подберите отверстие в корпусе точно под M50×1,5 - не используйте адаптеры без проверки герметичности
• Затяните сальник ключом на 60 мм до упора, затем закрутите контргайку - это предотвратит люфт
• Кабель должен иметь диаметр в пределах 31–41 мм; меньший кабель требует дополнительной заполнения (например, термоусадки), больший - не войдет
• Перед установкой удалите острые края изоляции кабеля - они могут повредить уплотнительное кольцо

Безопасность и стандарты

Сальник MG 50 диаметр проводника 31–41 мм IP68 соответствует требованиям международного стандарта IEC 60529 по степени защиты IP68. Материал полиамид PA не содержит галогенов и не поддерживает горение, что делает его безопасным для использования в замкнутых помещениях. Уплотнительное кольцо выполнено из материала, устойчивого к старению и UV-излучению.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, пыльных и агрессивных сред
• Контргайка обеспечивает долговременную фиксацию без необходимости периодического обслуживания
• Уплотнительное кольцо компенсирует допуски диаметра кабеля - один сальник подходит для нескольких типов проводников
• Полиамидный корпус легкий, но прочный - не деформируется при монтаже и не трескается при низких температурах
• Защита от перегиба снижает риск повреждения жил кабеля при изгибах

Ограничения применения

• Не применяется для кабелей с диаметром менее 31 мм - уплотнение будет ненадёжным
• Не предназначена для ввода одиночных проводов - только цельных кабелей с оболочкой
• Не рекомендован для частого перемещения кабеля - постоянный изгиб может привести к усталостному разрушению уплотнителя
• Не использовать в контакте с растворителями, бензином и другими органическими жидкостями - возможна деградация полиамида
• Не подходит для ввода в тонкостенные корпуса толщиной меньше 15 мм - недостаточно длины резьбы

Примеры использования

• Ввод кабеля питания в распределительный щит на улице
• Проход кабеля управления в шкаф ЧПУ станка
• Фиксация сигнальных кабелей в системах автоматизации на пищевых производствах
• Подключение кабелей к насосным станциям и водоочистным сооружениям
• Ввод в корпуса светильников и датчиков на промплощадках

Практические советы

• При использовании в условиях низких температур (+5 C и ниже) перед установкой слегка прогрейте сальник - это повысит эластичность уплотнителя
• Если кабель имеет диаметр около 30 мм, используйте термоусадку или специальный наполнитель - чтобы избежать зазора и потери герметичности
• Проверьте соответствие резьбы корпуса и сальника - даже небольшое отличие шага (например, M50×1.5 vs M50×2) сделает монтаж невозможным
• Не затягивайте слишком сильно - переусердствование может деформировать уплотнительное кольцо и нарушить герметичность
• Для многожильных кабелей с мягкими оболочками рекомендуется применять сальник вместе с кабельными муфтами - это увеличит срок службы
