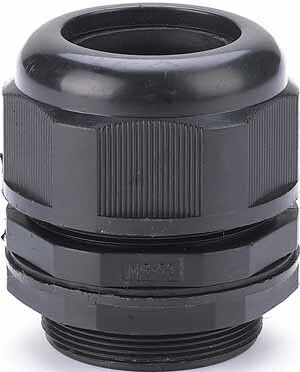

Кабельный ввод типа MG 50 диаметр кабеля 30-42 мм IP68 от DeKraft предназначен для герметичного вывода силовых и сигнальных кабелей через стенки оборудования, обеспечивая надёжную защиту от пыли, воды и механических нагрузок. Артикул 32166dek соответствует серии DEKRAFT и подходит для жёстких условий эксплуатации.

Назначение и область применения

Кабельный ввод типа MG 50 диаметр кабеля 30-42 мм IP68 используется для прохода кабелей через металлические или неметаллические панели, корпуса и распределительные щиты. Применяется в промышленной автоматизации, на судостроении, в энергетике, пищевой и химической промышленности, где требуется высокая степень герметичности и устойчивость к агрессивным средам.

Технические характеристики

• Диаметр кабеля: 30–42 мм - подходит для толстых многожильных и одножильных кабелей с внешней изоляцией
• Номинальный размер резьбы: M50 (50 мм) / 61 дюйма - совместим с резьбовыми отверстиями стандарта ISO
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Температурный диапазон: от -40 C до +100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые камеры
• Материал корпуса: полиамид PA - прочный, устойчивый к ударным нагрузкам и старению
• Уплотнение: многослойное кольцо из неопрена - обеспечивает плотное прилегание к кабелю любого диаметра в заданном диапазоне
• Разгрузка натяжения: да - предотвращает перегрузку кабеля за счёт передачи усилия на корпус, а не на жилы
• Разъёмный сальник: да - позволяет установить кабель без его полного демонтажа системы
• Длина резьбы: 21 мм - достаточна для надёжного крепления в толстых панелях
• Размер шестигранника: 61 мм - удобен для монтажа стандартными ключами
• Наличие контргайки: да - исключает самопроизвольное ослабление соединения
• Исполнение: прямолинейное - кабель выходит прямо, без поворотов
• Без галогенов - безопасен при горении, не выделяет токсичных газов
• Цвет: чёрный - устойчив к УФ-лучам, не выгорает на солнце
• Защитное покрытие: необработанное - поверхность матовая, без лакового или антикоррозийного слоя
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям ЕАЭС по безопасности электрооборудования

Совместимость и монтаж

Кабельный ввод типа MG 50 диаметр кабеля 30-42 мм IP68 устанавливается в отверстие диаметром 50 мм с внутренней резьбой. Для монтажа:

• Заглушите отверстие в панели, просверленное под М50
• Наденьте контргайку на кабель, затем вставьте кабель в уплотнительное кольцо
• Вставьте сборку в отверстие и закрутите корпус до упора
• Затяните контргайку против часовой стрелки, чтобы зафиксировать положение
• Проверьте герметичность - при правильной затяжке между корпусом и панелью не должно быть люфта

Учитывайте, что посадочный диаметр 50 мм требует точного сверления. Недопустимо использование с отверстиями меньшего или большего размера.

Безопасность и стандарты

Кабельный ввод типа MG 50 диаметр кабеля 30-42 мм IP68 соответствует ТР ТС 004/2011 - нормативу Евразийского экономического союза по безопасности низковольтного оборудования. Отсутствие галогенов снижает риск образования ядовитых паров при возгорании. Высокая степень защиты IP68 делает изделие пригодным для использования во взрывоопасных и влажных зонах, включая помещения класса IECEx Zone 1/21.

Преимущества

• Многослойное уплотнение адаптируется к кабелям различного диаметра в диапазоне 30–42 мм - один ввод заменяет несколько типоразмеров
• Разъёмная конструкция позволяет менять кабель без разборки всей системы - экономит время при обслуживании
• Полиамид PA устойчив к маслам, нефтепродуктам, солёной воде и растворителям - идеален для морских и химических объектов
• Контргайка и разгрузка натяжения обеспечивают долгую службу даже при постоянных вибрациях
• Высокая термостойкость (-40…+100 C) позволяет применять в суровых климатических условиях

Ограничения применения

• Не предназначены для кабелей с диаметром менее 30 мм - возможен провал уплотнения и потеря герметичности
• Не рекомендованы для кабелей с жёсткой бронированной оболочкой - может повредить уплотнительное кольцо
• Не подходят для частого перемещения кабеля - не являются гибкими вводами, рассчитаны на стационарную установку
• Не используются в средах с сильными окислителями (например, концентрированная азотная кислота)
• Необработанная поверхность корпуса не защищена от коррозии - не применяйте в контакте с агрессивными металлами без дополнительной изоляции

Примеры использования

• Подключение кабелей к двигателям насосов на морских платформах
• Герметизация входов в щиты управления на заводах по переработке нефтепродуктов
• Вывод сигналов от датчиков температуры в печях и сушильных камерах
• Проход кабелей через стальные панели в холодильных установках с циклическими перепадами температур
• Обвязка систем автоматизации в пищевых производствах, где важна чистота и химическая стойкость

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен попадать в диапазон 30–42 мм. Если кабель слишком тонкий, используйте заполнители или выберите другой ввод
• При монтаже в толстых панелях (более 10 мм) убедитесь, что длина резьбы 21 мм достаточна для зацепления с контргайкой
• Не перетягивайте корпус - это может деформировать уплотнение и нарушить герметичность
• При использовании в условиях повышенной влажности или солёного воздуха периодически осматривайте резьбу на предмет коррозии - хотя полиамид не ржавеет, металлическая часть панели может подвергаться воздействию
• Кабельный ввод типа MG 50 диаметр кабеля 30-42 мм IP68 от DeKraft можно использовать в комплекте с другими элементами серии DEKRAFT - все компоненты совместимы по размерам и материалам
