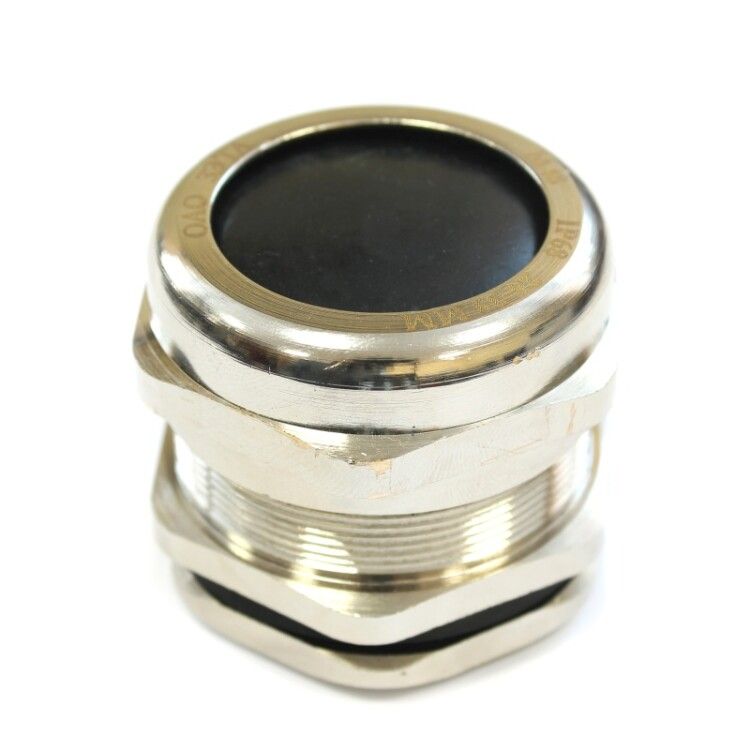

Кабельный ввод М 50х1,5 латунный УТ1,5 IP68 (d кабеля 33-38) | zeta30123 ГОФРОМАТИК ЗЭТА

Кабельный ввод М 50х1,5 латунный УТ1,5 IP68 (диаметр кабеля 33-38 мм) от ЗЭТА Новосибирск - надёжный сальник для герметичного ввода кабелей в щитовое оборудование. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а степень защиты IP68 позволяет применять его даже в условиях постоянного контакта с водой.

Назначение и область применения

Кабельный ввод М 50х1,5 латунный УТ1,5 IP68 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Он защищает кабель от перегибов, истирания и внешних воздействий, одновременно предотвращая попадание пыли, воды и других загрязнений внутрь корпуса. Подходит для установки в промышленном оборудовании, системах автоматизации, насосных станциях и наружных установках, где требуется высокая герметичность.

Технические характеристики

• Номинальная резьба: М50×1,5 - совместима со стандартными отверстиями в щитах и крышках
• Диаметр кабеля: 33–38 мм - оптимально для крупных силовых и сигнальных кабелей круглого сечения
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь никелированная - коррозионностойкая, выдерживает химические и атмосферные нагрузки
• Тип уплотнения: уплотнительное кольцо из эластомера - обеспечивает плотную посадку на кабеле
• Длина резьбы: 13 мм - достаточна для надёжного крепления в толстых панелях
• Размер шестигранника: 57 мм - удобен для монтажа обычным ключом
• Температурный диапазон: –40…+100 C - работает в экстремальных климатических условиях
• Исполнение: прямолинейное - кабель вводится без изгиба, снижается риск повреждения жил
• Безгалогеновый состав - соответствует требованиям пожаробезопасности, не выделяет токсичных газов при нагреве
• Цвет: серый - визуально отличаем от других типов, легко идентифицируется на панели

Совместимость и монтаж

Кабельный ввод М 50х1,5 латунный УТ1,5 IP68 монтируется в подготовленное отверстие диаметром 50 мм с метрической резьбой. Комплект включает корпус, накидную гайку, уплотнительное кольцо и резиновую втулку - всё необходимое для герметичного соединения. Для фиксации используйте ключ на 57 мм. Контргайка обеспечивает дополнительную фиксацию и противодействует самоотвинчиванию при вибрации. Применяйте только для кабелей с диаметром 33–38 мм - меньшие или большие кабели не обеспечат нужной степени защиты. Также допускается использование с плоскими кабелями, если их максимальный размер вписывается в указанный диапазон.

Безопасность и стандарты

Кабельный ввод М 50х1,5 латунный УТ1,5 IP68 соответствует международным нормам для электрооборудования в условиях повышенной влажности и запылённости. Безгалогеновый материал исключает образование едких паров при перегреве, что важно для закрытых помещений и объектов с людьми. Сертифицирован для работы в промышленных сетях согласно ГОСТ Р 51317 и IEC 60529.

Преимущества

• Высокая прочность латуни - выдерживает механические нагрузки и давление при затяжке
• Никелированное покрытие - устойчиво к окислению, не требует частого обслуживания
• IP68 - единственная степень защиты, позволяющая использовать изделие под водой
• Поддержка плоских кабелей - универсальность для различных типов проводки
• Контргайка - гарантирует сохранение герметичности при вибрации и температурных колебаниях

Ограничения применения

Не применяйте кабельный ввод М 50х1,5 латунный УТ1,5 IP68 для бронированных кабелей - уплотнительное кольцо не рассчитано на жёсткий металлический экран, возможна деформация. Не используйте при температурах ниже –40 C или выше +100 C - это может вызвать потерю эластичности уплотнителей. Не заменяйте оригинальные уплотнители сторонними - это нарушит класс защиты IP68. Не монтируйте в тонкостенные панели толщиной менее 8 мм - недостаточно длины резьбы для надёжного крепления.

Примеры использования

• Ввод кабелей питания в промышленные станки с ЧПУ
• Герметизация входов в распределительные щиты на водоканалах и канализационных насосных станциях
• Подключение датчиков и исполнительных механизмов во взрывоопасных зонах (при соблюдении дополнительных мер)
• Монтаж в наружных светильниках и терминалах связи, эксплуатируемых в условиях повышенной влажности

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 33–38 мм. Если кабель слишком тонкий, используйте дополнительную уплотнительную втулку.
• Затягивайте гайку равномерно, без перекосов - иначе уплотнитель деформируется и потеряется герметичность.
• При работе с несколькими кабелями в одном вводе суммарный диаметр всех жил не должен превышать 38 мм.
• Для сложных условий (агрессивные среды, частые мойки) регулярно осматривайте уплотнительное кольцо на предмет трещин и старения.
• Артикул zeta30123 - это точный идентификатор для заказа запасных частей. Храните его при оформлении заявок на ремонт.
